af kättingen, äro särskilda lyftbalkar tillverkade. Förbundna ined tillhörande
länkstänger placeras dessa hängande i den ena trallans krankrok, en
tvärs-öfver sagda hytt och en under ramverket, hvarefter, sedan den andra
trallans krankrok huggits i kättingar fasta i lokomotivets framände, detta utan
vidare är färdigt att lyftas.
Vid en lokomotivtyp, litt T,
användes med fördel ett
dylikt »lyft-ok» i hvardera
änden. Äfven det västra
skeppet är afsedt att framdeles
förses med en dylik kran.
Spännvidden är densamma för
ofvannämnda tre kranar, näm-
3. Svarf.
7. Stagbultsvarf.
9. Borrmaskin.
10. Snabborrm askin.
14. Fräsmaskin.
17. Slipmaskin.
20. Filbftnk.
29. Smideshärd.
37. Sax- och punsmaskin.
46. Plåtbockningsmaskin.
48. Fräsmaskin.
52. Städ.
56. Luftkompressor.
57. Luft behållare.
62. Bord.
63. Riktbord.
64. Bänk.
66. Sk&p.
67. Hylla.
72. Tvättställ.
77. Spiraltrappa.
78. Elektrisk instrumenttafla.
79. Flerspindlig borrmaskin.
80. Ångpanna.
347.

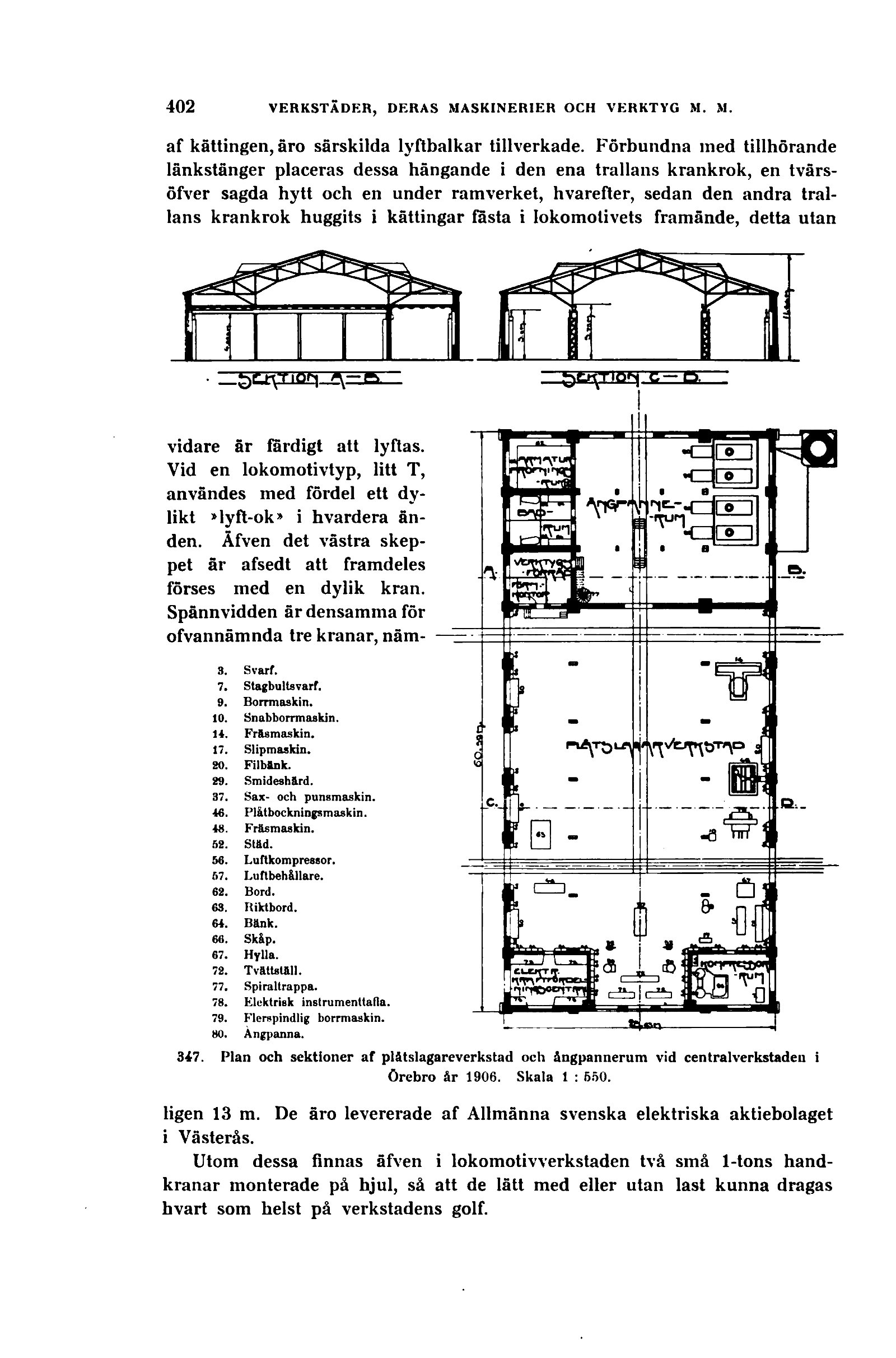

Plan och sektioner af plåtslagareverkstad och ångpannerum vid centralverkstaden i
Örebro år 1906. Skala 1 : 550.
ligen 13 m. De äro levererade af Allmänna svenska elektriska aktiebolaget
i Västerås.
Utom dessa finnas äfven i lokomotivverkstaden två små 1-tons
handkranar monterade på hjul, så att de lätt med eller utan last kunna dragas
hvart som helst på verkstadens golf.
