skulle upptagit för stor plats i själfva plåtslagareverkstaden, uppfördes för
dem en särskild byggnad af korrugerad plåt på platsen öster om sagda
verkstad.
I plåtslagareverkstaden äro till följd af den stora spännvidden, 14 m, de
af järn bestående takstolarna understödda af gallerverkspelare, som tillika
bilda upplagsstöd för kranbanorna, hvilka äro 3 till antalet och löpa efter
byggnadens hela längd i de af pelarna indelade långskeppen. De å dessa
banor befintliga kranarna äro samtliga elektriskt drifna, och den stora för
pannlyftning afsedda 17-tonskranen jämte en 5-tonskran åro placerade i mid-

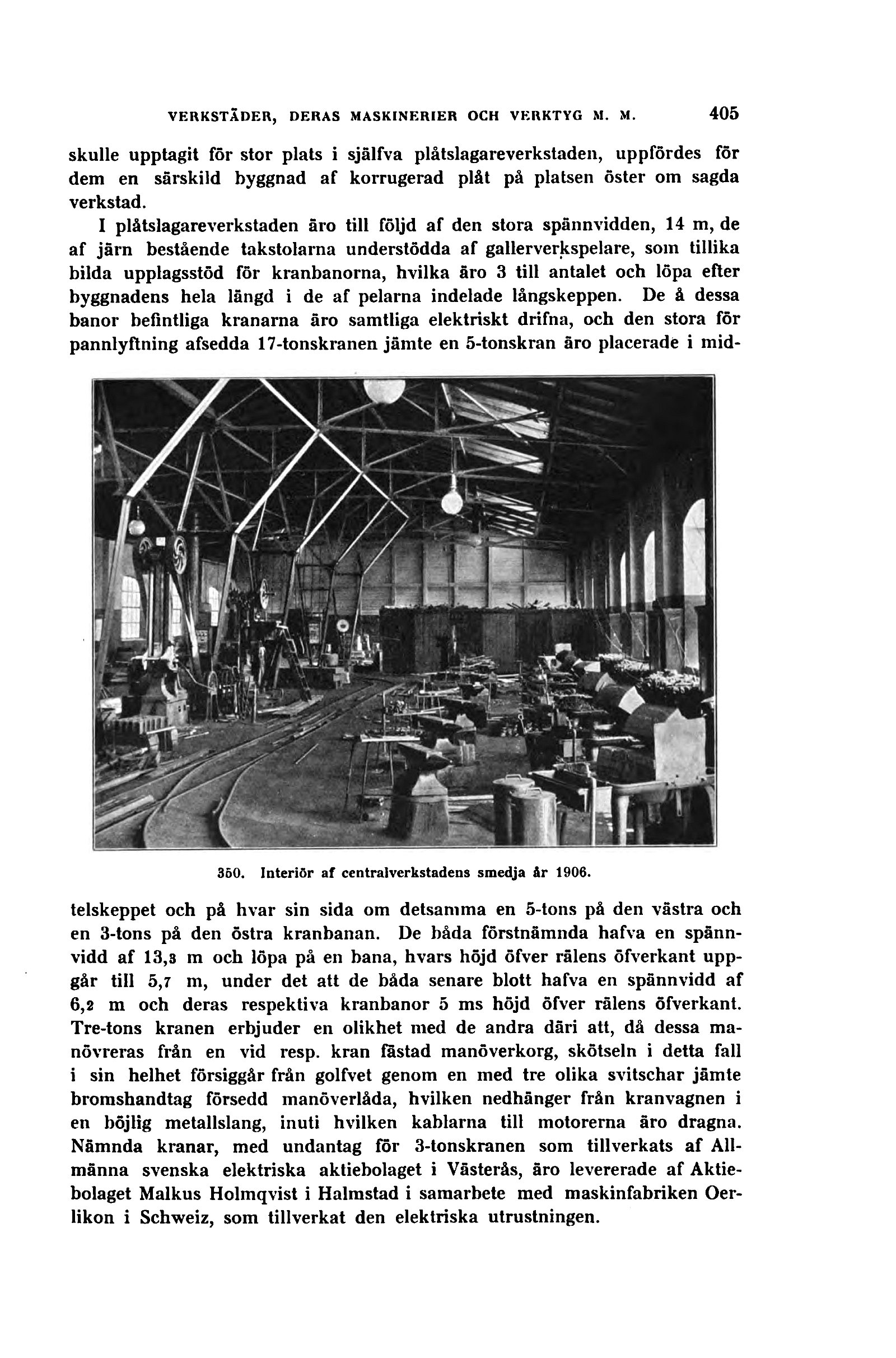

350. Interiör af centralverkstadens smedja år 1906.
telskeppet och på hvar sin sida om detsamma en 5-tons på den västra och
en 3-tons på den östra kranbanan. De båda förstnämnda hafva en
spännvidd af 13,3 m och löpa på en bana, hvars höjd öfver rälens öfverkant
uppgår till 5,7 m, under det att de båda senare blott hafva en spännvidd af
6,2 m och deras respekti va kranbanor 5 ms höjd öfver rälens öfverkant.
Tre-tons kranen erbjuder en olikhet med de andra däri att, då dessa
manövreras från en vid resp. kran fastad manöverkorg, skötseln i detta fall
i sin helhet försiggår från golfvet genom en med tre olika svitschar jämte
bromshandtag försedd manöverlåda, hvilken nedhänger från kranvagnen i
en böjlig metallslang, inuti hvilken kablarna till motorerna äro dragna.
Nämnda kranar, med undantag för 3-tonskranen som tillverkats af
Allmänna svenska elektriska aktiebolaget i Västerås, äro levererade af
Aktiebolaget Malkus Holmqvist i Halmstad i samarbete med maskinfabriken
Oer-likon i Schweiz, som tillverkat den elektriska utrustningen.
