balkar, på hvilka trallorna löpa. Balkarna åter hvila på hjul, hvilka rulla
på en utefter båda långskeppsväggarna i lokomotivverkstaden förlagd
rälsbana, så att kranen behärskar hela nämnda verkstad. Den är konstruerad
enligt det s. k. tremotorsystemet, d. v. s. ett system för hissning och firning,
ett för tväråkningen på trallorna och dessutom ett för kranens längdåkning,
så att motorernas antal här är 5. Hissmotorerna äro på 28 hkr hvardera,
och kraften öfverföres medels skrufväxel och dubbla cylindriska
kugg-dref till tvenne kättingtrummor, mellan hvilka lasten uppbäres af sex
parter vanlig kortlänkad kätting, löpande genom tre i trallan fastsatta och två
i kroken sittande* kättingskifvor. Motorn för trallans åkning utvecklar 4 hkr

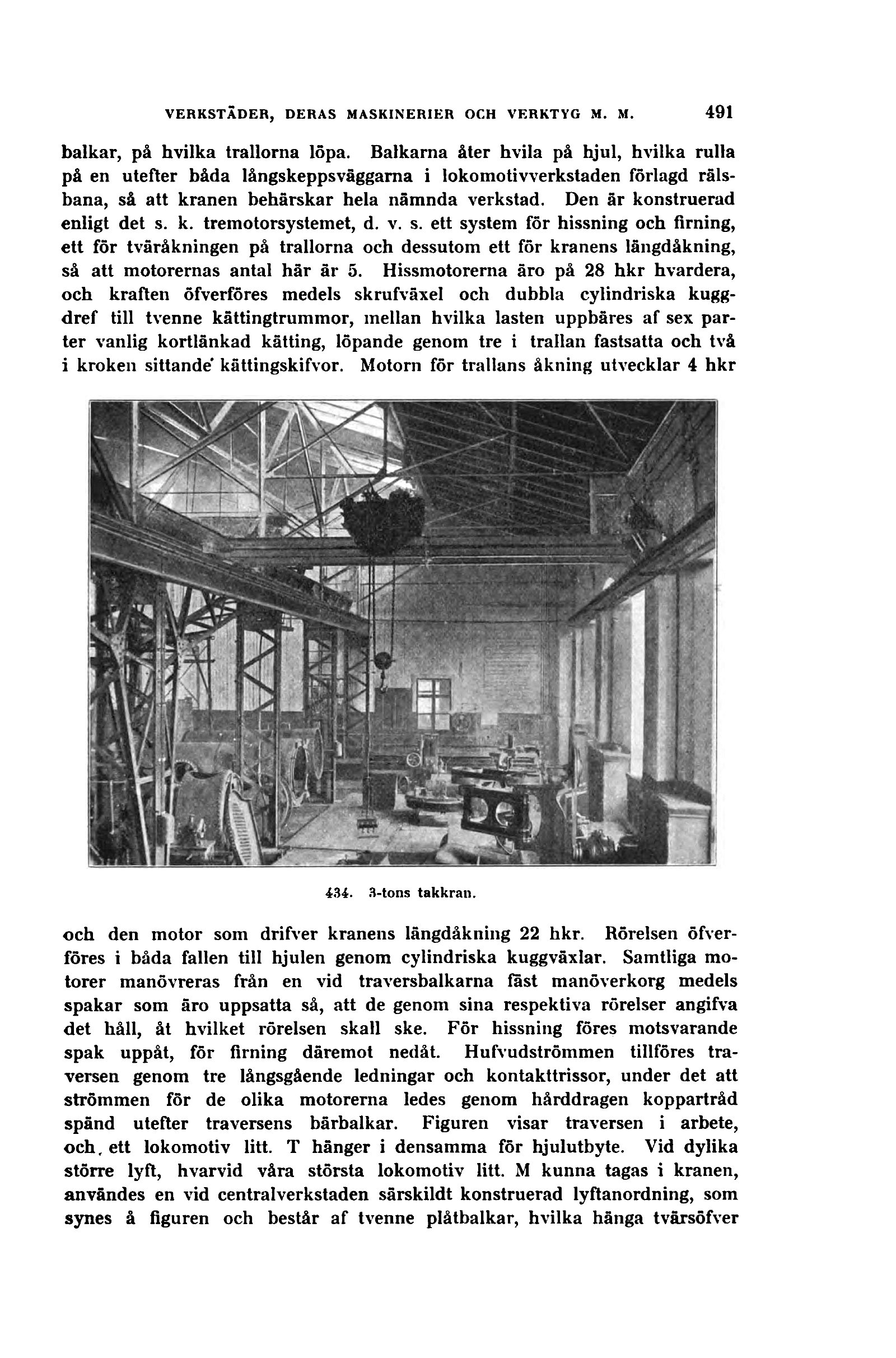

434. ä-tons takkran.
och den motor som drifver kranens längdåkning 22 hkr. Rörelsen
öfverföres i båda fallen till hjulen genom cylindriska kuggväxlar. Samtliga
motorer manövreras från en vid traversbalkarna fast manöverkorg medels
spakar som äro uppsatta så, att de genom sina respektiva rörelser angifva
det håll, åt hvilket rörelsen skall ske. För hissning föres motsvarande
spak uppåt, för firning däremot nedåt. Hufvudströmmen tillföres
tra-versen genom tre långsgående ledningar och kontakttrissor, under det att
strömmen för de olika motorerna ledes genom hårddragen koppartråd
spänd utefter traversens bärbalkar. Figuren visar traversen i arbete,
och, ett lokomotiv litt. T hänger i densamma för hjulutbyte. Vid dylika
större lyft, hvarvid våra största lokomotiv litt. M kunna tagas i kranen,
användes en vid centralverkstaden särskildt konstruerad lyftanordning, som
synes å figuren och består af tvenne plåtbalkar, hvilka hänga tvärsöfver
