Praktisk fysik
av en vattenpelare med höjden x blir lika med tyngden
av en kvicksilverpelare med höjden 76 cm (vid normalt
lufttryck).
a • x ■ 1 = a • 76 • 13,6; x = 1034 cm = 10,34 m.
Vattnet skulle alltså teoretiskt kunna sugas 10,34 m högt
med en sugpump. I praktiken blir det något mindre, 8 à 9
m, på grund av otätheter.
Pumpar.
För att uppfordra vatten ur en brunn till en högreservoar
användes pumpar. Fig. 94 visar principen för en sug- och lyftpump.
Pumpens sughöjd bör ej sättas högre än 8 m. Lyfthöjden eller
tryckhöjden vid en sug- och tryckpump kan däremot väljas hur

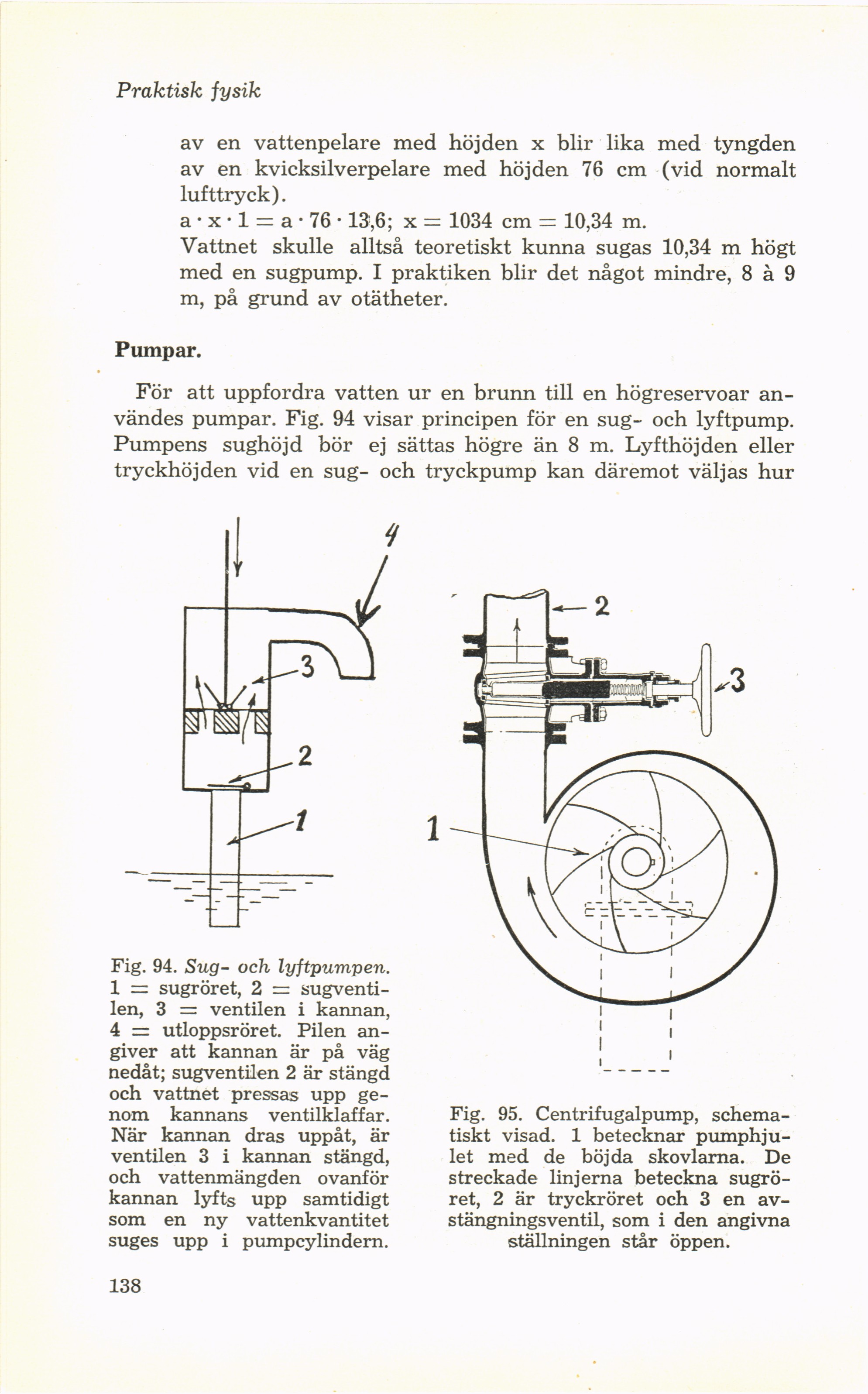

Fig. 94. Sug- och lyftpumpen.
1 = sugröret, 2 =
sugventilen, 3 = ventilen i kannan,
4 = utloppsröret. Pilen
angiver att kannan är på väg
nedåt; sugventilen 2 är stängd
och vattnet pressas upp
genom kannans ventilklaffar.
När kannan dras uppåt, är
ventilen 3 i kannan stängd,
och vattenmängden ovanför
kannan lyfts upp samtidigt
som en ny vattenkvantitet
suges upp i pumpcylindern.
Fig. 95. Centrifugalpump,
schematiskt visad. 1 betecknar
pumphjulet med de böjda skovlarna. De
streckade linjerna beteckna
sugröret, 2 är tryckröret och 3 en
avstängningsventil, som i den angivna
ställningen står öppen.
138
