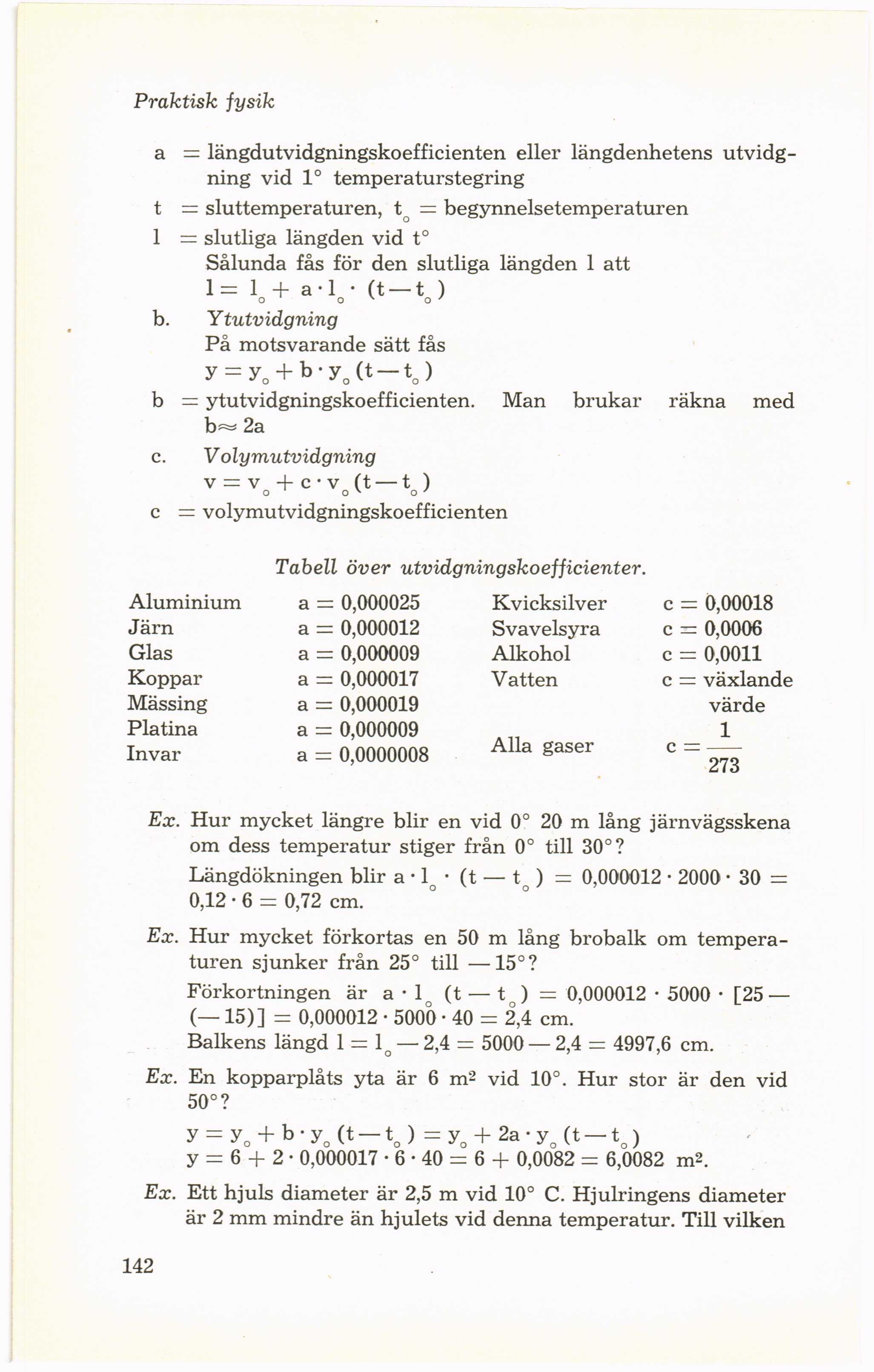

Praktisk fysik
a = längdutvidgningskoefficienten eller längdenhetens
utvidgning vid 1° temperaturstegring
t = sluttemperaturen, t = begynnelsetemperaturen
1 = slutliga längden vid t°
Sålunda fås för den slutliga längden 1 att
1=1 + a-1 • (t —t )
o o v o ’
b. Ytutvidgning
På motsvarande sätt fås
y = y0 + b-yo (t-to)
b = ytutvidgningskoefficienten. Man brukar räkna med
b~ 2a
c. Volymutvidgning
v = v + c • v (t — t )
o o v o ’
c = volymutvidgningskoefficienten
Tabell över utvidgningskoefficienter.
Aluminium a = 0,000025
Järn a = 0,000012
Glas a = 0,000009
Koppar a = 0,000017
Mässing a = 0,000019
Platina a = 0,000009
Invar a = 0,0000008
Kvicksilver c = 0,00018
Svavelsyra c = 0,0006
Alkohol c = 0,0011
Vatten c = växlande
värde
Alla gaser c —-
273
Ex. Hur mycket längre blir en vid 0° 20 m lång järnvägsskena
om dess temperatur stiger från 0° till 30°?
Längdökningen blir a • lo • (t — t ) = 0,000012 • 2000 • 30 =
0,12 • 6 = 0,72 cm.
Ex. Hur mycket förkortas en 50 m lång brobalk om
temperaturen sjunker från 25° till —15°?
Förkortningen är a-lo (t — to) = 0,000012 • 5000 • [25 —
(—15)] = 0,000012 • 5000 • 40 = 2,4 cm.
Balkens längd 1 ■= lo — 2,4 = 5000 — 2,4 = 4997,6 cm.
Ex. En kopparplåts yta är 6 m2 vid 10°. Hur stor är den vid
50°?
y = yo + b • yo (t-tj =yo + 2a-yo (t-tj
y = 6 + 2 • 0,000017 • 6 • 40 = 6 + 0,0082 = 6,0082 m2.
Ex. Ett hjuls diameter är 2,5 m vid 10° C. Hjulringens diameter
är 2 mm mindre än hjulets vid denna temperatur. Till vilken
