Elektroteknik
ringar eller reparationer utföras skall anläggningsdelen eller
föremålet först göras spänningslöst och får ej åter anslutas förrän
arbetet slutförts. Särskilda bestämmelser gälla för anläggningar
som föra »livsfarlig spänning».
Man skiljer också mellan »starkström» och »svagström». Med
starkström menas större strömstyrkor, i allmänhet från 1 A och
uppåt till flera tusen ampere i anläggningar för kraft och
belysning. Med svagström förstås svaga strömmar exempelvis några
milliampére i ringledningar, telefon- och telegrafledningar,
signal-och manöverledningar etc.

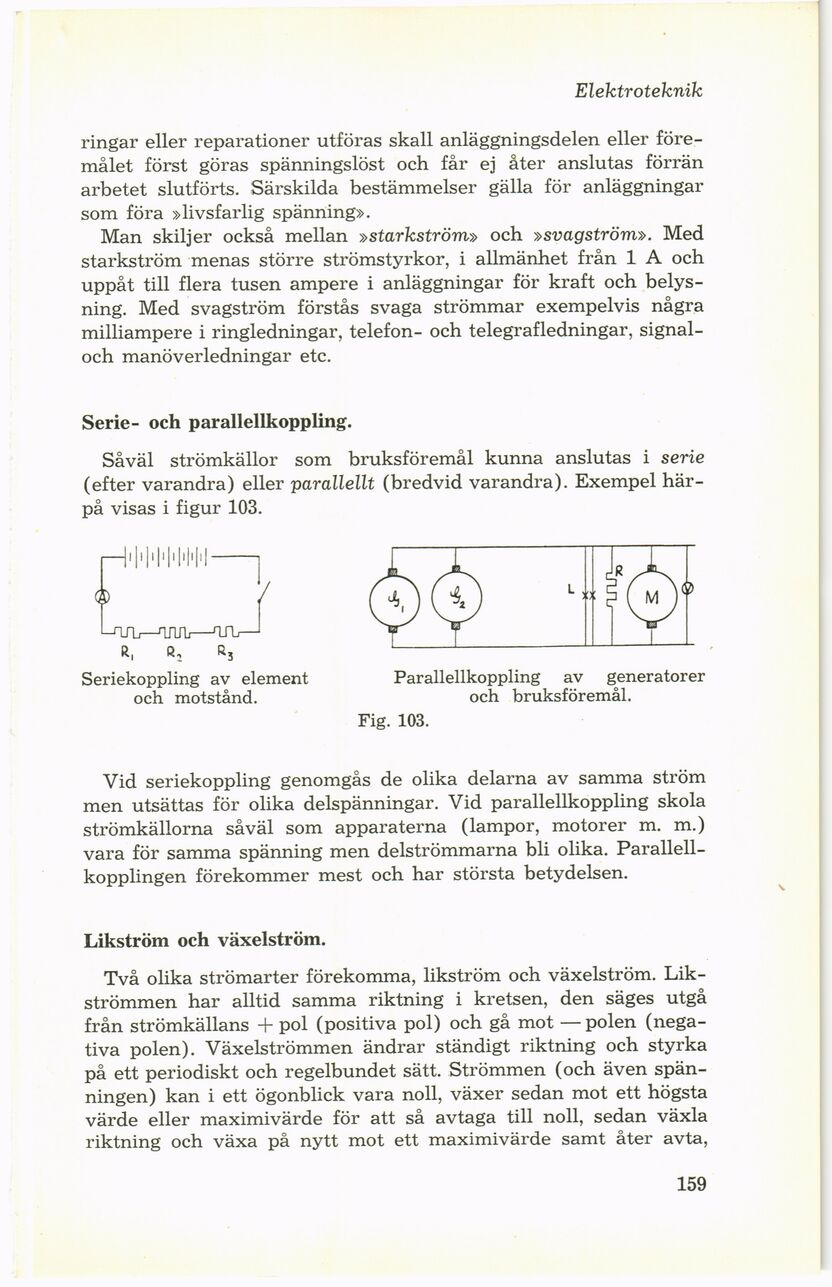

Serie- och parallellkoppling.
Såväl strömkällor som bruksföremål kunna anslutas i serie
(efter varandra) eller parallellt (bredvid varandra). Exempel
härpå visas i figur 103.
Parallellkoppling av generatorer
och bruksföremål.
Fig. 103.
Vid seriekoppling genomgås de olika delarna av samma ström
men utsättas för olika delspänningar. Vid parallellkoppling skola
strömkällorna såväl som apparaterna (lampor, motorer m. m.)
vara för samma spänning men delströmmarna bli olika.
Parallellkopplingen förekommer mest och har största betydelsen.
Likström och växelström.
Två olika strömarter förekomma, likström och växelström.
Likströmmen har alltid samma riktning i kretsen, den säges utgå
från strömkällans + pol (positiva pol) och gå mot — polen
(negativa polen). Växelströmmen ändrar ständigt riktning och styrka
på ett periodiskt och regelbundet sätt. Strömmen (och även
spänningen) kan i ett ögonblick vara noll, växer sedan mot ett högsta
värde eller maximivärde för att så avtaga till noll, sedan växla
riktning och växa på nytt mot ett maximivärde samt åter avta,
159
Seriekoppling av element
och motstånd.
