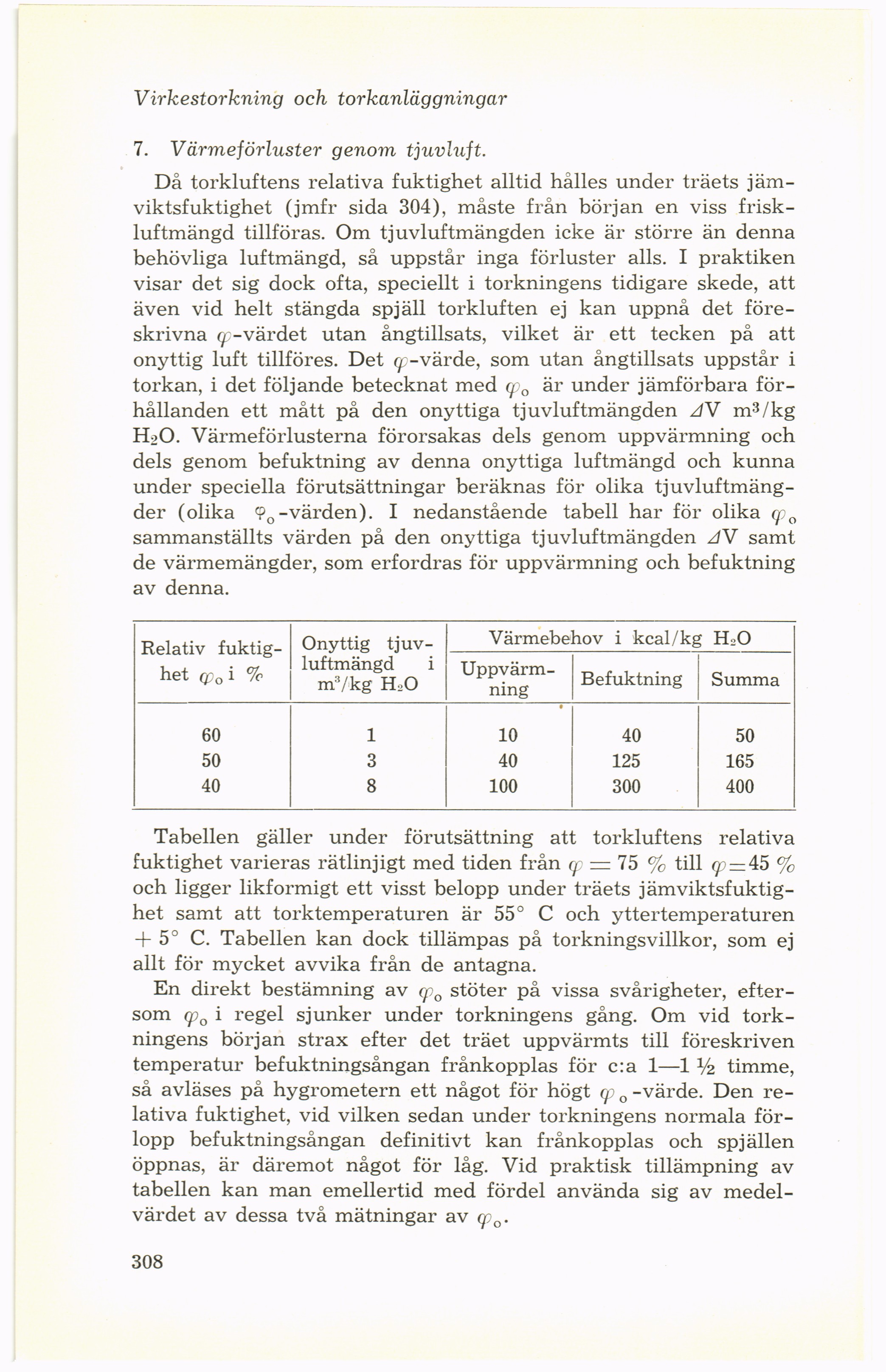

Virkestorkning och torkanläggningar
7. Värmeförluster genom tjuvluft.
Då torkluftens relativa fuktighet alltid hålles under träets
jämviktsfuktighet (jmfr sida 304), måste från början en viss
friskluftmängd tillföras. Om tjuvluftmängden icke är större än denna
behövliga luftmängd, så uppstår inga förluster alls. I praktiken
visar det sig dock ofta, speciellt i torkningens tidigare skede, att
även vid helt stängda spjäll torkluften ej kan uppnå det
föreskrivna g;-värdet utan ångtillsats, vilket är ett tecken på att
onyttig luft tillföres. Det qc-värde, som utan ångtillsats uppstår i
torkan, i det följande betecknat med q)Q är under jämförbara
förhållanden ett mått på den onyttiga tjuvluftmängden AV m3/kg
Ho O. Värmeförlusterna förorsakas dels genom uppvärmning och
dels genom befuktning av denna onyttiga luftmängd och kunna
under speciella förutsättningar beräknas för olika
tjuvluftmängder (olika <P0-värden). I nedanstående tabell har för olika cp0
sammanställts värden på den onyttiga tjuvluftmängden AV samt
de värmemängder, som erfordras för uppvärmning och befuktning
av denna.
Relativ
fuktighet cpQi % Onyttig
tjuvluftmängd i m3/kg H20 Värmebehov i kcal/kg H20
[-Uppvärmning-]
{+Uppvärm- ning+} Befuktning Summa
60 1 10 40 50
50 3 40 125 165
40 8 100 300 400
Tabellen gäller under förutsättning att torkluftens relativa
fuktighet varieras rätlinjigt med tiden från cp — 15 % till cp — 45 %
och ligger likformigt ett visst belopp under träets
jämviktsfuktighet samt att torktemperaturen är 55° C och yttertemperaturen
+ 5° C. Tabellen kan dock tillämpas på torkningsvillkor, som ej
allt för mycket avvika från de antagna.
En direkt bestämning av cpQ stöter på vissa svårigheter,
eftersom cpQ i regel sjunker under torkningens gång. Om vid
torkningens början strax efter det träet uppvärmts till föreskriven
temperatur befuktningsångan frånkopplas för c:a 1—1 % timme,
så avläses på hygrometern ett något för högt cp 0 -värde. Den
relativa fuktighet, vid vilken sedan under torkningens normala
förlopp befuktningsångan definitivt kan frånkopplas och spjällen
öppnas, är däremot något för låg. Vid praktisk tillämpning av
tabellen kan man emellertid med fördel använda sig av
medelvärdet av dessa två mätningar av cp0.
308
