Ritning
På vissa områden — t. ex. inom byggnadssnickeritillverkningen
— torde dock nyttan och nödvändigheten av viss standardisering
vara odiskutabel.
Ett föremål kan ritas på flera olika sätt. Man kan rita det i
perspektiv, d. v. s. så, som det tar sig ut betraktat från en
bestämd punkt.
Gäller det enkla föremål kan en sådan ritning — med
mått-sättning — ge tillräcklig ledning. Men då det gäller teknisk
ritning i allmänhet är den ej tillfyllest. I de flesta fall utföras därför
sådana ritningar som rätvinkliga parallellprojektioner, d. v. s. med
föremålet visat från olika sidor — i olika projektioner.

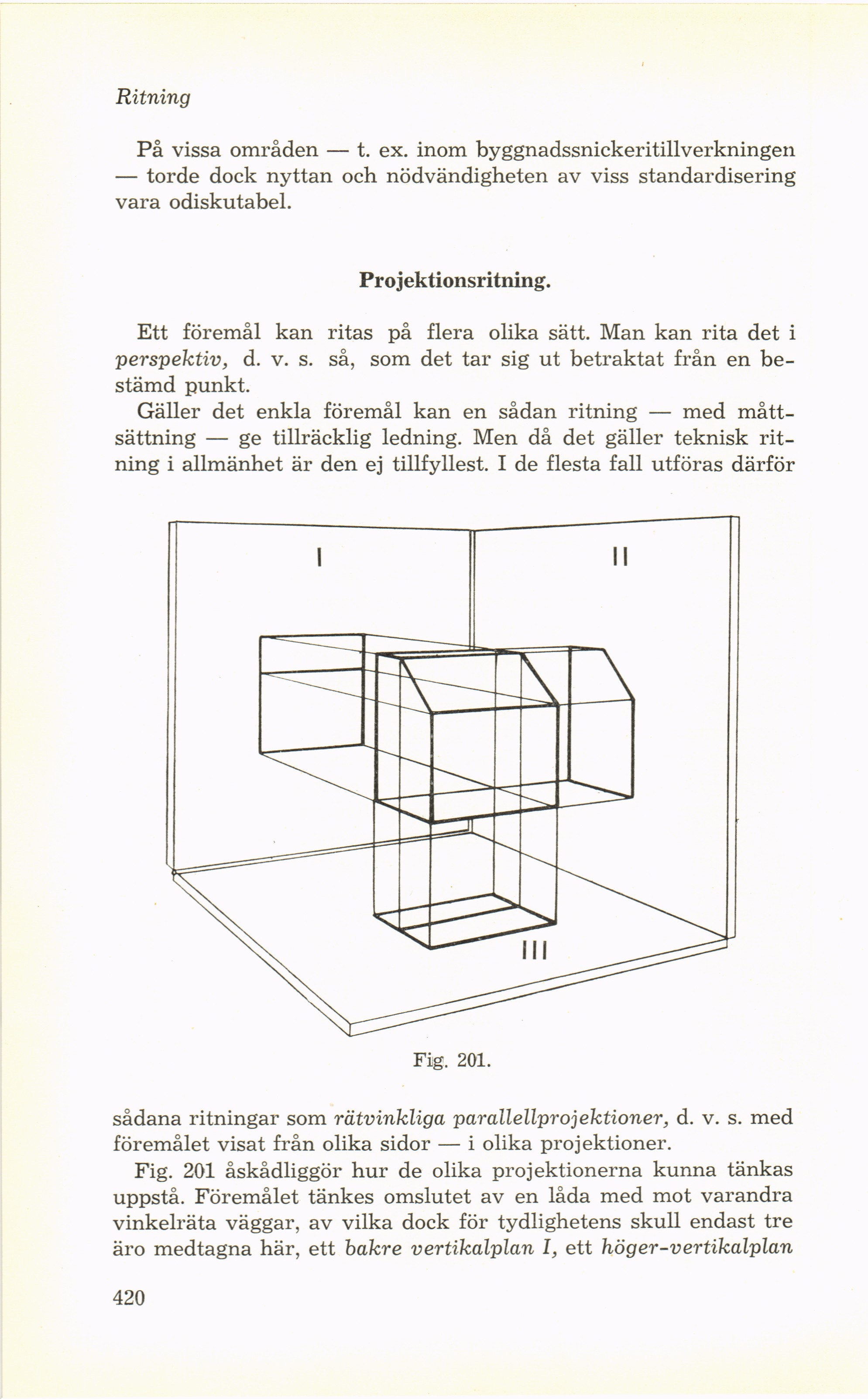

Fig. 201 åskådliggör hur de olika projektionerna kunna tänkas
uppstå. Föremålet tänkes omslutet av en låda med mot varandra
vinkelräta väggar, av vilka dock för tydlighetens skull endast tre
äro medtagna här, ett bakre vertikalplan I, ett hö g er-vertikalplan
Projektionsritning.
Fig. 201.
420
