Perspektivritning
till att linjerna från de delar av motivet, som ligga under
horisonten gå uppåt, medan linjerna från de delar, som ligga över
horisonten gå nedåt.
Med utgångspunkt från vad som visats i fig. 208 kunna vissa
delar av en perspektivbild framställas. De av motivets linjer, som
gå vinkelrätt mot bildplanet, sammanstråla i huvudpunkten, men
det gäller även att bestämma deras längd.
Konstruktionselementen i fig. 207 måste därför kompletteras med ytterligare ett:
distans- eller delningspunkter.
Fig. 209 överensstämmer i huvudsak med fig. 207 men har
utökats med en sådan delningspunkt (D). Denna är belägen på
horisonten på samma avstånd från huvudpunkten som distansens
längd, och kan således tänkas uppstå genom att en cirkelbåge med
distansen som radie och huvudpunkten som medelpunkt skär
horisonten i D. Figuren visar för åskådlighetens skull detta i
perspektiv, således även bildplanet. Den verkliga konstruktionen
framgår av fig. 210, där en kvadrat är ritad i perspektiv. Detta
tillgår på följande sätt. (Vid konstruktion av perspektivbild utgår
man från motivets verkliga mått men ritar dem i den skala, som
kan anses lämplig med hänsyn till den önskade bildstorleken.)

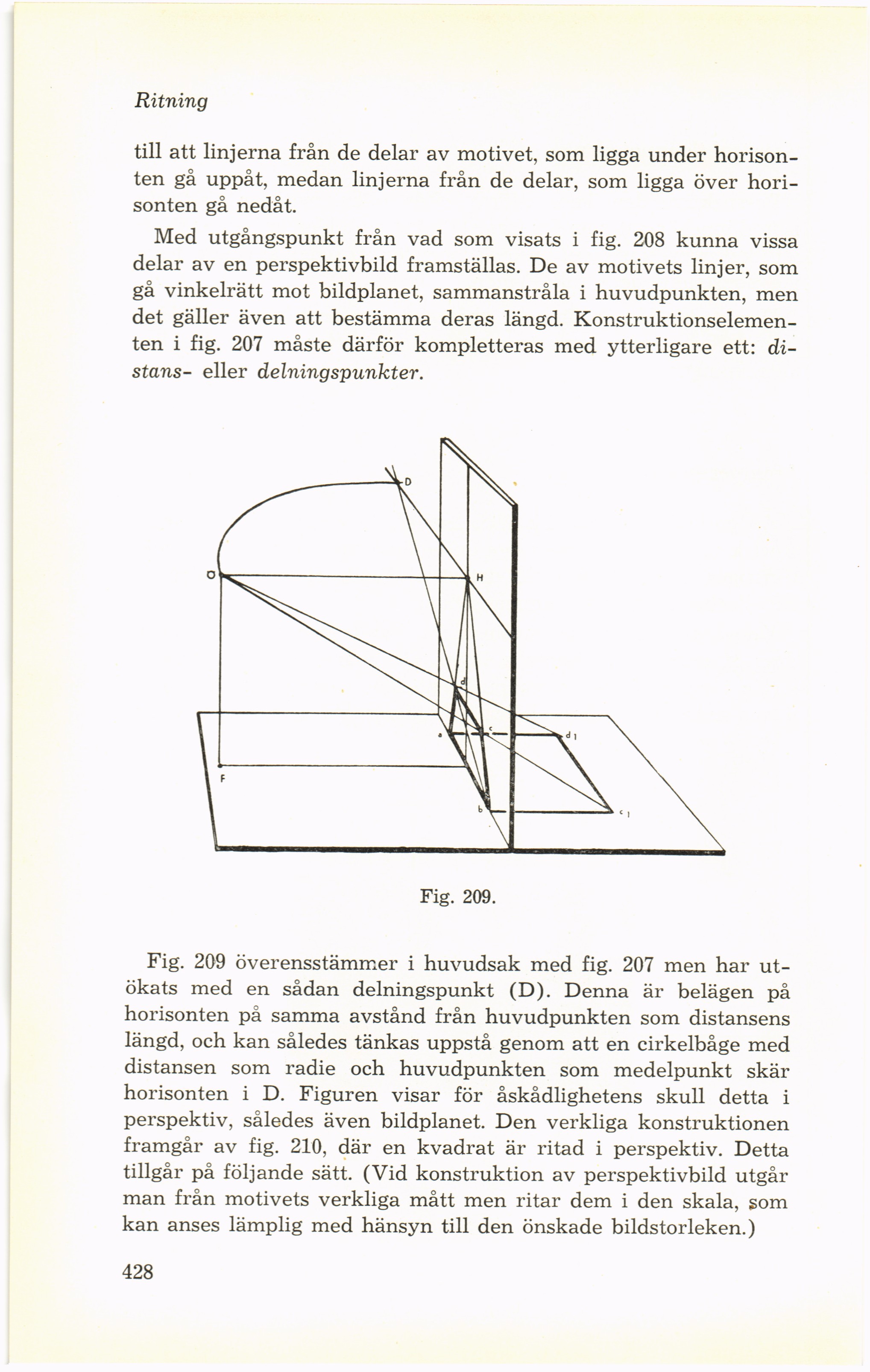

Fig. 209.
