Perspektivritning
Projektionsskisser.
Projektionsskissen (fig. 220) är den för en idés fortsatta
utarbetande mest lämpade skissformen. Genom att den visar möbeln
eller inredningen i geometriska mått och proportioner, utgör den
ett ändamålsenligt underlag för arbetsritningens utarbetande och
lämnar för kalkylation och andra praktiska beräkningar
nödvändiga upplysningar om storlekar och dimensioner.

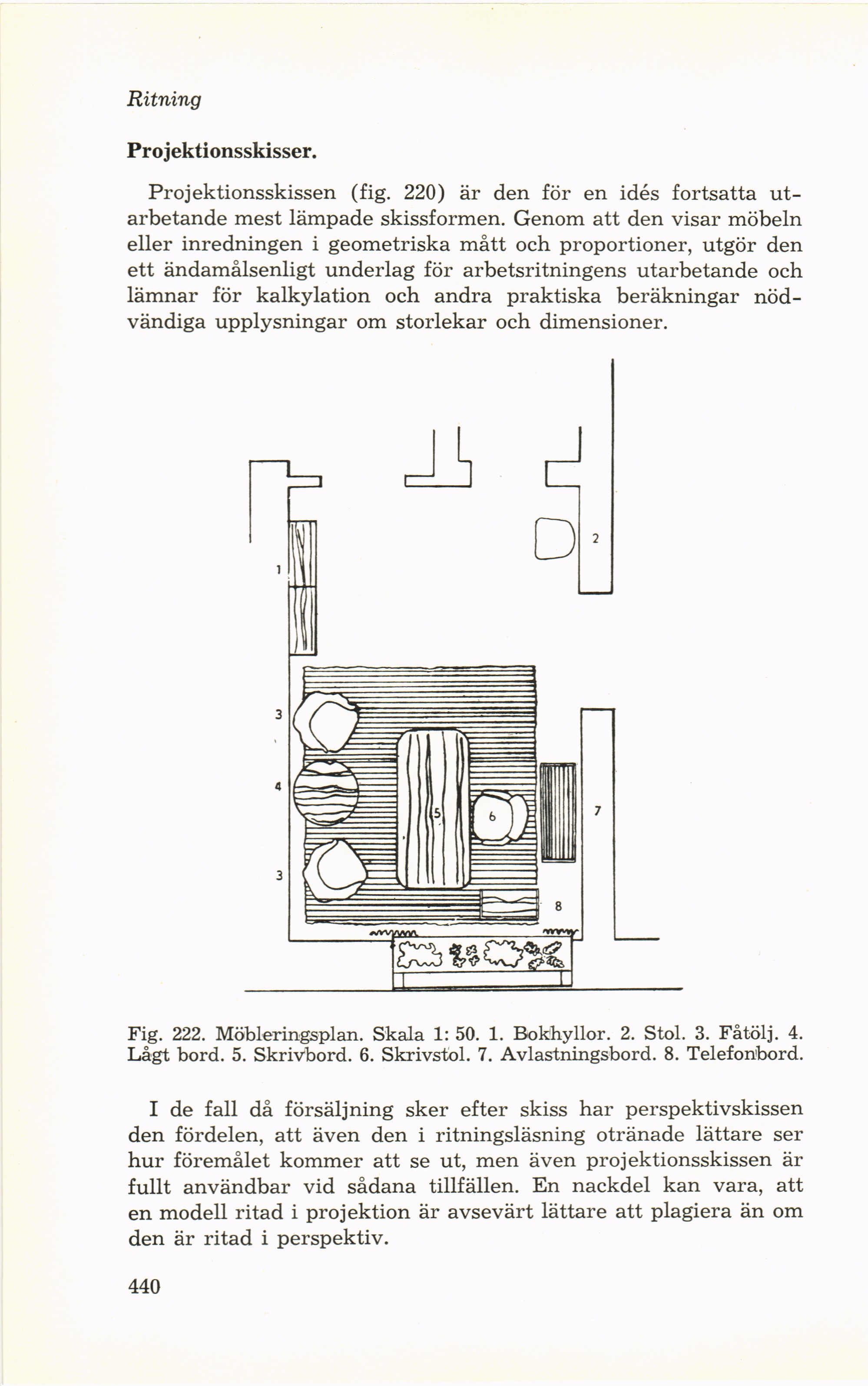

Fig. 222. Möbleringsplan. Skala 1: 50. 1. Bokhyllor. 2. Stol. 3. Fåtölj. 4.
Lågt bord. 5. Skrivbord. 6. Skrivstol. 7. Avlastningsbord. 8. Telefonbord.
I de fall då försäljning sker efter skiss har perspektivskissen
den fördelen, att även den i ritningsläsning otränade lättare ser
hur föremålet kommer att se ut, men även projektionsskissen är
fullt användbar vid sådana tillfällen. En nackdel kan vara, att
en modell ritad i projektion är avsevärt lättare att plagiera än om
den är ritad i perspektiv.
