Arbetsritningar
Ytutbredningar.
Vissa böjda detaljer böra på arbetsritningen visas i utbredning.
Fig. 226 visar en stol med konturerad ryggbricka, en detalj, som
ofta behöver ritas utbredd (a). Utbredningen kan utföras på
följande sätt. (Fig. 227.)
Indela ab på horisontalplanet i lika stora, ej för långa delar.
Avsätt dessa efter rak linje cd. Drag linjer (projektionsstrålar)
från punkterna på ab ner över fasaden ef och parallellt med dessa
även linjer från punkterna på cd. Utbredningens punkter äro lika
med skärningspunkterna mellan linjerna från cd och ef.

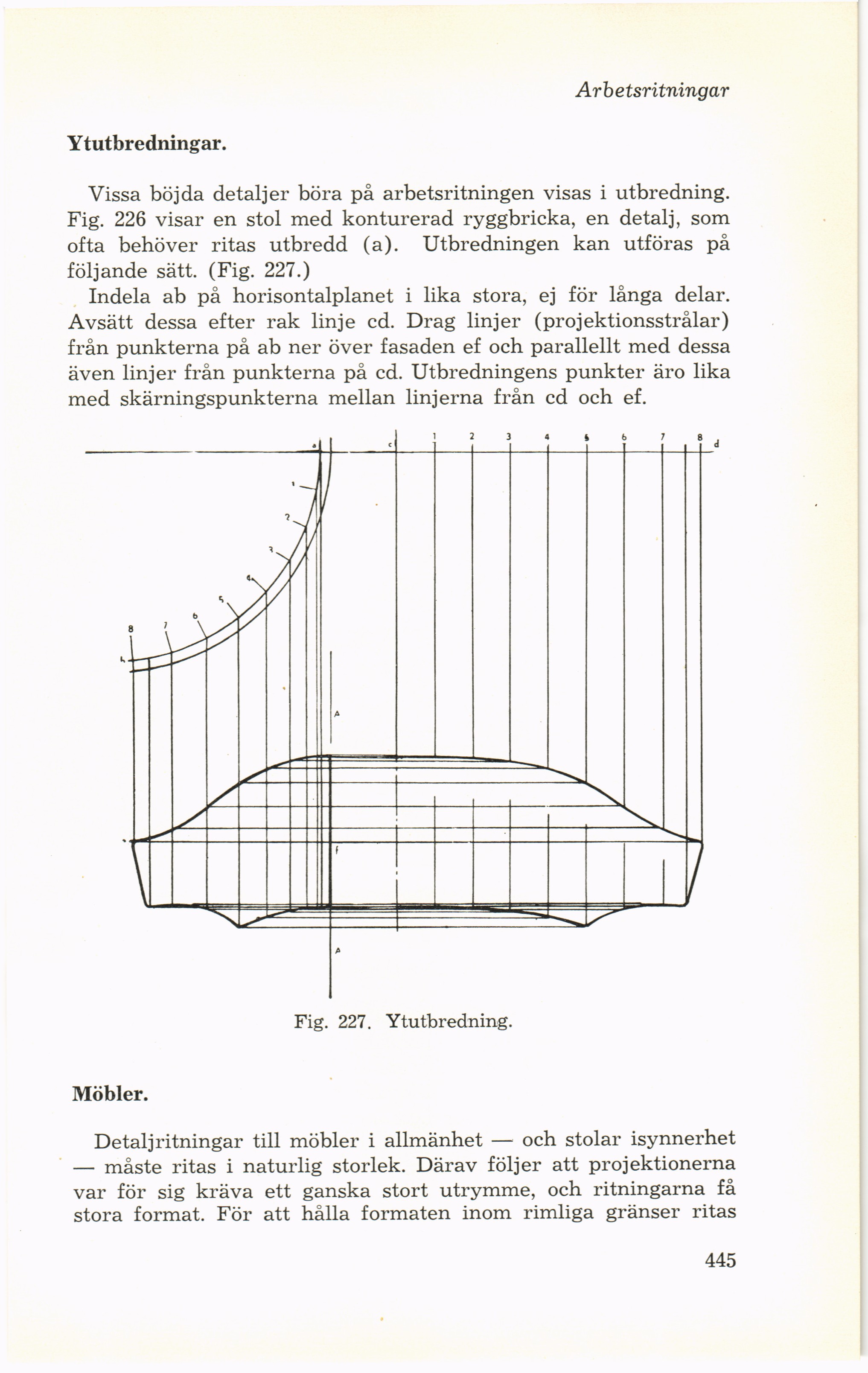

Fig. 227. Ytutbredning.
Möbler.
Detalj ritningar till möbler i allmänhet — och stolar isynnerhet
— måste ritas i naturlig storlek. Därav följer att projektionerna
var för sig kräva ett ganska stort utrymme, och ritningarna få
stora format. För att hålla formaten inom rimliga gränser ritas
445
