Tillverkning av stora modeller

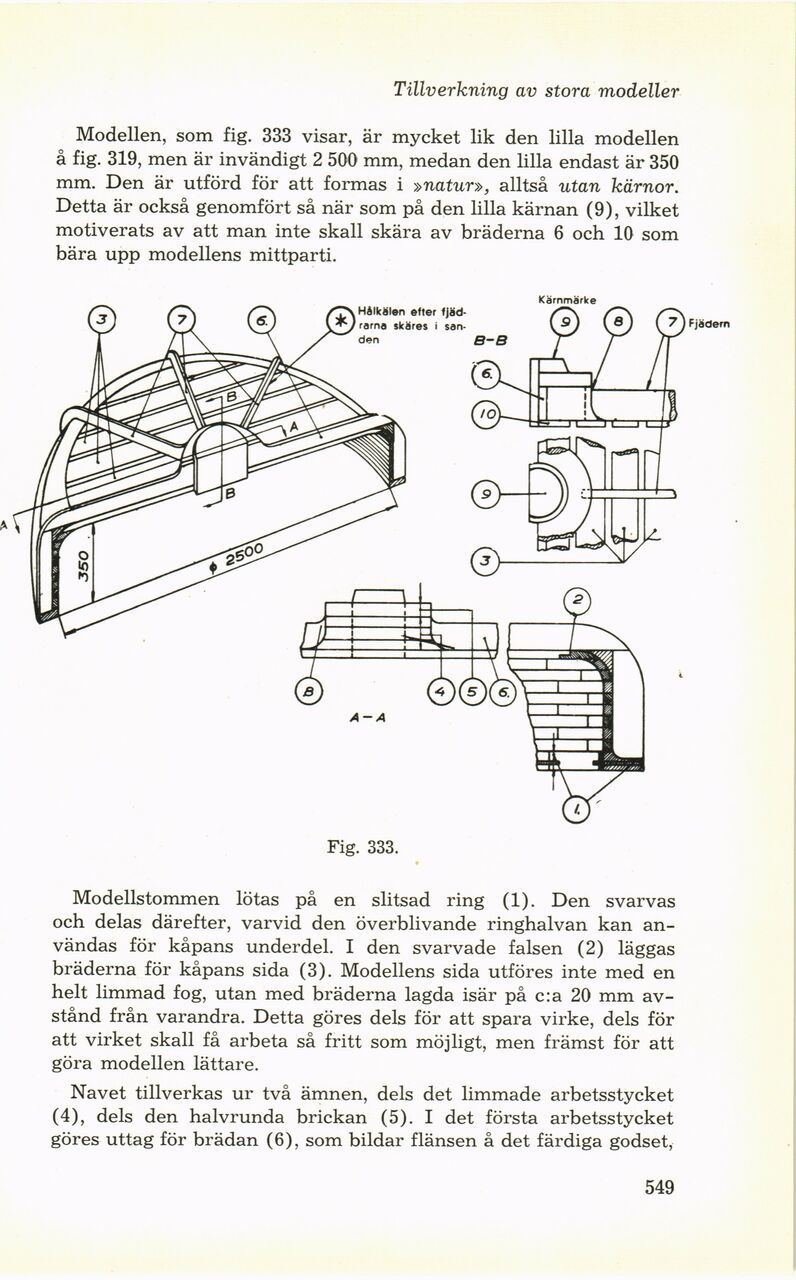

Modellen, som fig. 333 visar, är mycket lik den lilla modellen
å fig. 319, men är invändigt 2 500 mm, medan den lilla endast är 350
mm. Den är utförd för att formas i »natur», alltså utan kärnor.
Detta är också genomfört så när som på den lilla kärnan (9), vilket
motiverats av att man inte skall skära av bräderna 6 och 10 som
bära upp modellens mittparti.
Fig. 333.
Modellstommen lötas på en slitsad ring (1). Den svarvas
och delas därefter, varvid den överblivande ringhalvan kan
användas för kåpans underdel. I den svarvade falsen (2) läggas
bräderna för kåpans sida (3). Modellens sida utföres inte med en
helt limmad fog, utan med bräderna lagda isär på c:a 20 mm
avstånd från varandra. Detta göres dels för att spara virke, dels för
att virket skall få arbeta så fritt som möjligt, men främst för att
göra modellen lättare.
Navet tillverkas ur två ämnen, dels det limmade arbetsstycket
(4), dels den halvrunda brickan (5). I det första arbetsstycket
göres uttag för brädan (6), som bildar flänsen å det färdiga godset,
549
