» Bjälklag
elektriska installationer utföras på fabrik, vilket i avsevärd grad
förkortar byggnadstiden på platsen.
Hus av denna typ äro besvärliga att transportera och ha därför
här i Sverige endast kommit till användning vid speciella
tillfällen.

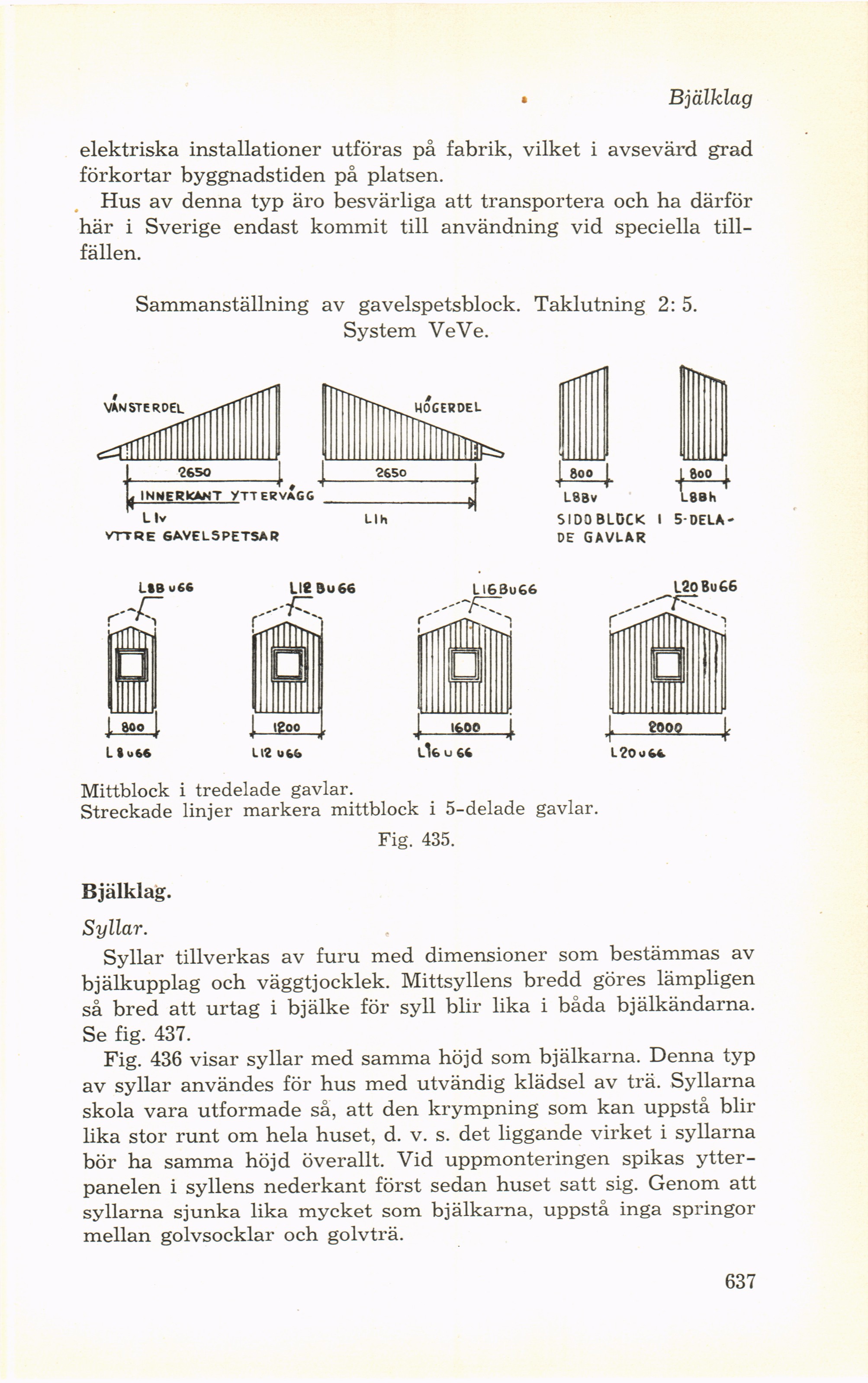

Sammanställning av gavelspetsblock. Taklutning 2: 5.
System Ve Ve.
Mittblock i tredelade gavlar.
Streckade linjer markera mittblock i 5-delade gavlar.
Fig. 435.
Bjälklag.
Syllar.
Syllar tillverkas av furu med dimensioner som bestämmas av
bjälkupplag och väggtjocklek. Mittsyliens bredd göres lämpligen
så bred att urtag i bjälke för syll blir lika i båda bjälkändarna.
Se fig. 437.
Fig. 436 visar syllar med samma höjd som bjälkarna. Denna typ
av syllar användes för hus med utvändig klädsel av trä. Syllarna
skola vara utformade så, att den krympning som kan uppstå blir
lika stor runt om hela huset, d. v. s. det liggande virket i syllarna
bör ha samma höjd överallt. Vid uppmonteringen spikas
ytter-panelen i syllens nederkant först sedan huset satt sig. Genom att
syllarna sjunka lika mycket som bjälkarna, uppstå inga springor
mellan golvsocklar och golvträ.
637
