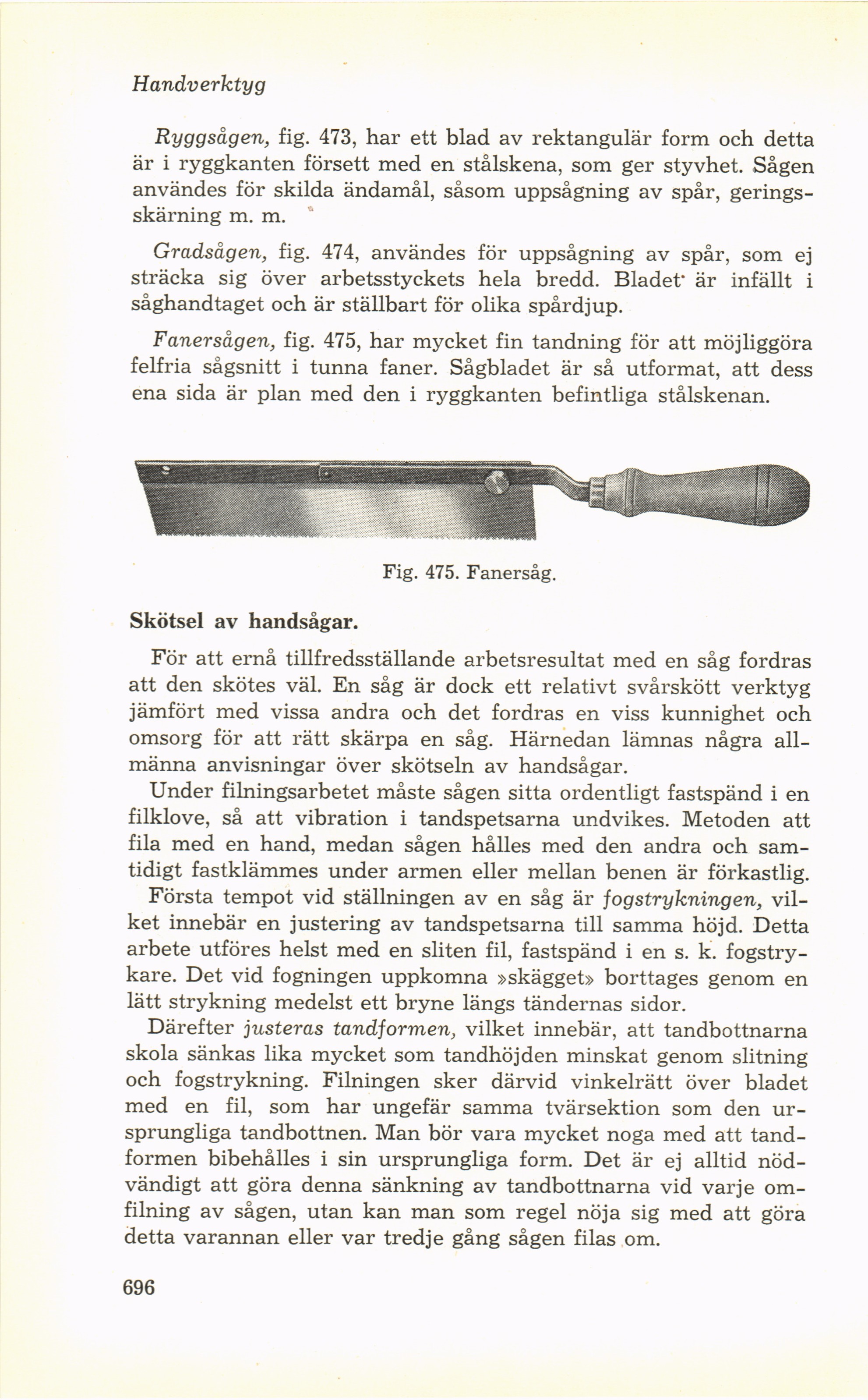

Handverktyg
Ryggsågen, fig. 473, har ett blad av rektangulär form och detta
är i ryggkanten försett med en stålskena, som ger styvhet. Sågen
användes för skilda ändamål, såsom uppsågning av spår,
gerings-skärning m. m.
Gradsågen, fig. 474, användes för uppsågning av spår, som ej
sträcka sig över arbetsstyckets hela bredd. Bladet’ är infällt i
såghandtaget och är ställbart för olika spårdjup.
Fanersågen, fig. 475, har mycket fin tandning för att möjliggöra
felfria sågsnitt i tunna faner. Sågbladet är så utformat, att dess
ena sida är plan med den i ryggkanten befintliga stålskenan.
Fig. 475. Fanersåg.
Skötsel av handsågar.
För att ernå tillfredsställande arbetsresultat med en såg fordras
att den skötes väl. En såg är dock ett relativt svårskött verktyg
jämfört med vissa andra och det fordras en viss kunnighet och
omsorg för att rätt skärpa en såg. Härnedan lämnas några
allmänna anvisningar över skötseln av handsågar.
Under filningsarbetet måste sågen sitta ordentligt fastspänd i en
filklove, så att vibration i tandspetsarna undvikes. Metoden att
fila med en hand, medan sågen hålles med den andra och
samtidigt fastklämmes under armen eller mellan benen är förkastlig.
Första tempot vid ställningen av en såg är fog strykning en,
vilket innebär en justering av tandspetsarna till samma höjd. Detta
arbete utföres helst med en sliten fil, fastspänd i en s. k.
fogstry-kare. Det vid fogningen uppkomna »skägget» borttages genom en
lätt strykning medelst ett bryne längs tändernas sidor.
Därefter justeras tandformen, vilket innebär, att tandbottnarna
skola sänkas lika mycket som tandhöjden minskat genom slitning
och fogstrykning. Filningen sker därvid vinkelrätt över bladet
med en fil, som har ungefär samma tvärsektion som den
ursprungliga tandbottnen. Man bör vara mycket noga med att
tandformen bibehålles i sin ursprungliga form. Det är ej alltid
nödvändigt att göra denna sänkning av tandbottnarna vid varje
om-filning av sågen, utan kan man som regel nöja sig med att göra
detta varannan eller var tredje gång sågen filas om.
696
