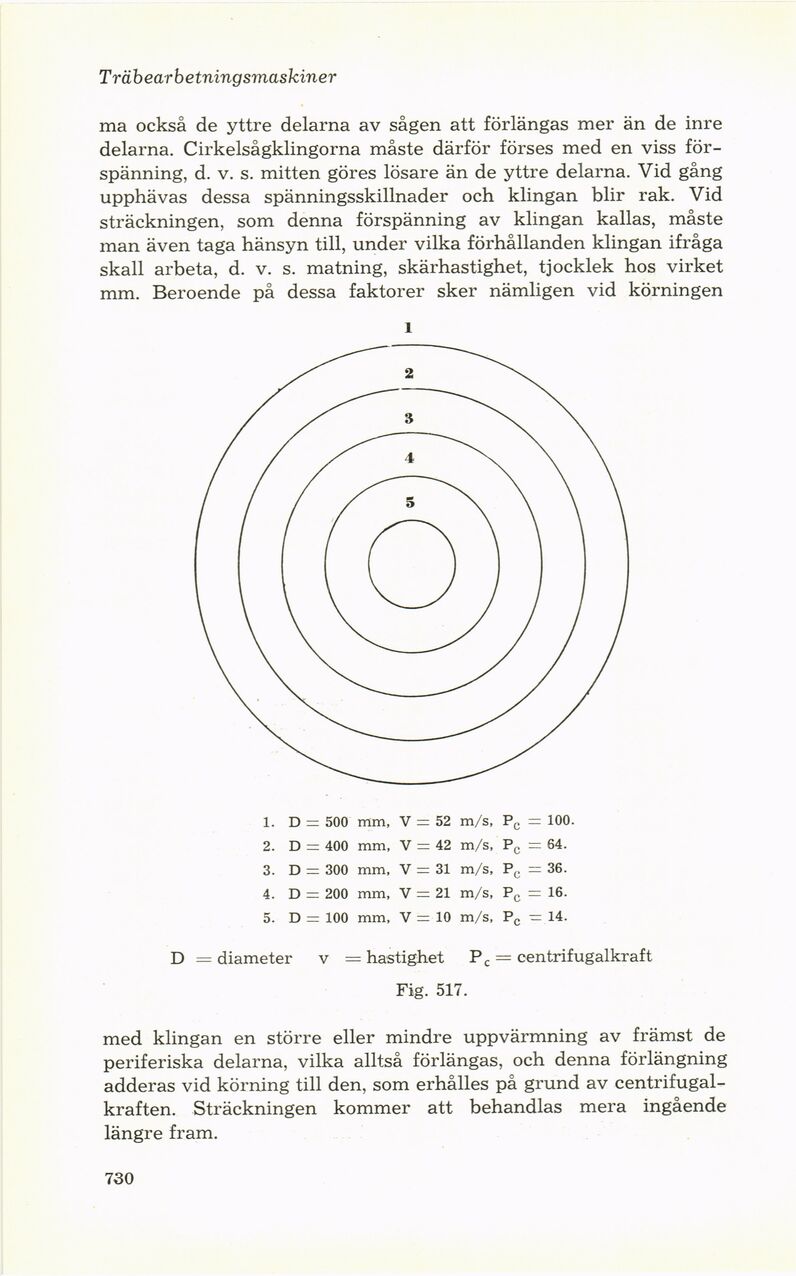

Trä b earbetningsmaskiner
ma också de yttre delarna av sågen att förlängas mer än de inre
delarna. Cirkelsågklingorna måste därför förses med en viss
förspänning, d. v. s. mitten göres lösare än de yttre delarna. Vid gång
upphävas dessa spänningsskillnader och klingan blir rak. Vid
sträckningen, som denna förspänning av klingan kallas, måste
man även taga hänsyn till, under vilka förhållanden klingan ifråga
skall arbeta, d. v. s. matning, skärhastighet, tjocklek hos virket
mm. Beroende på dessa faktorer sker nämligen vid körningen
l
1. D = 500 mm, V = 52 m/s, Pc = 100.
2. D = 400 mm, V = 42 m/s, Pc = 64.
3. D = 300 mm, V = 31 m/s, Pc - 36.
4. D = 200 mm, V = 21 m/s, Pc = 16.
5. D = 100 mm, V = 10 m/s, Pc - 14.
D = diameter v = hastighet Pc = centrifugalkraft
Fig. 517.
med klingan en större eller mindre uppvärmning av främst de
periferiska delarna, vilka alltså förlängas, och denna förlängning
adderas vid körning till den, som erhålles på grund av
centrifugalkraften. Sträckningen kommer att behandlas mera ingående
längre fram.
730
