Trä b earbetningsmaskiner
fingrarna mellan matarkedja och bordkant vid pressverkets
utmatningsände, finnes en skyddsplåt.
Ungefärliga data för riktkantsågar äro följande. Maximal
kling-diameter 350 mm. Varvtal 3 4C9 r/min. Matningshastigheter ca
15—50 m/min. Maximal virkeshöjd ungefär 100 mm. Kraftbehov
för sågmotorn ca 15 hk och för matarverksmotorn ca 4 hk.
Kapsågar
Kapsågarna finnas i ett flertal olika utformningar beroende på
det slag av kaparbete, som skall utföras i dem. I marknaden
förekomma kapsågar för grovkapning av virke, för kapning av virke

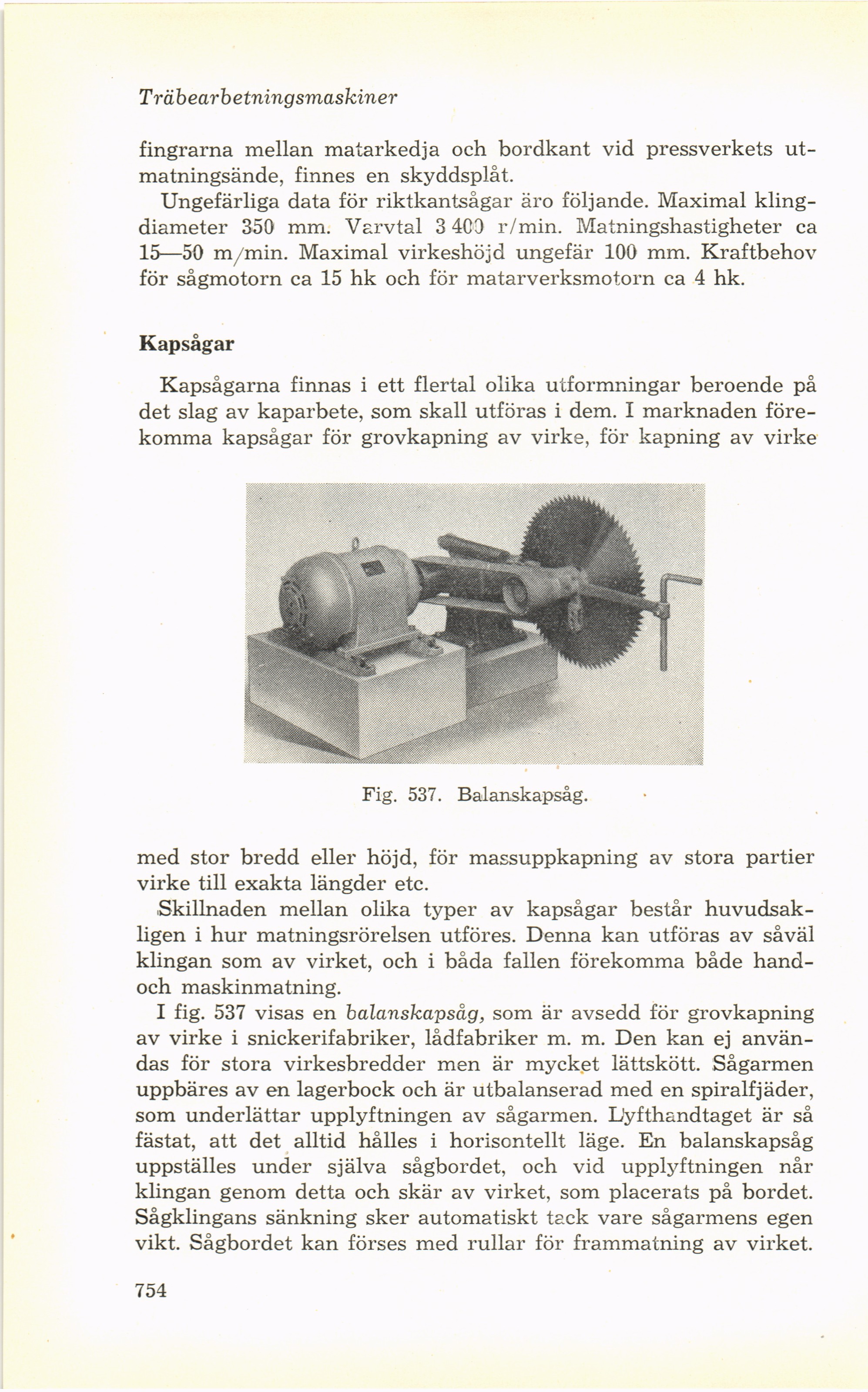

Fig. 537. Balanskapsåg.
med stor bredd eller höjd, för massuppkapning av stora partier
virke till exakta längder etc.
Skillnaden mellan olika typer av kapsågar består
huvudsakligen i hur matningsrörelsen utföres. Denna kan utföras av såväl
klingan som av virket, och i båda fallen förekomma både
hand-och maskinmatning.
I fig. 537 visas en balanskapsåg, som är avsedd för grovkapning
av virke i snickerifabriker, lådfabriker m. m. Den kan ej
användas för stora virkesbredder men är mycket lättskött. Sågarmen
uppbäres av en lagerbock och är utbalanserad med en spiralfjäder,
som underlättar upplyftningen av sågarmen. L’yfth&ndtaget är så
fästat, att det alltid hålles i horisontellt läge. En balanskapsåg
uppställes under själva sågbordet, och vid upplyftningen når
klingan genom detta och skär av virket, som placerats på bordet.
Sågklingans sänkning sker automatiskt tack vare sågarmens egen
vikt. Sågbordet kan förses med rullar för frammatning av virket.
754
