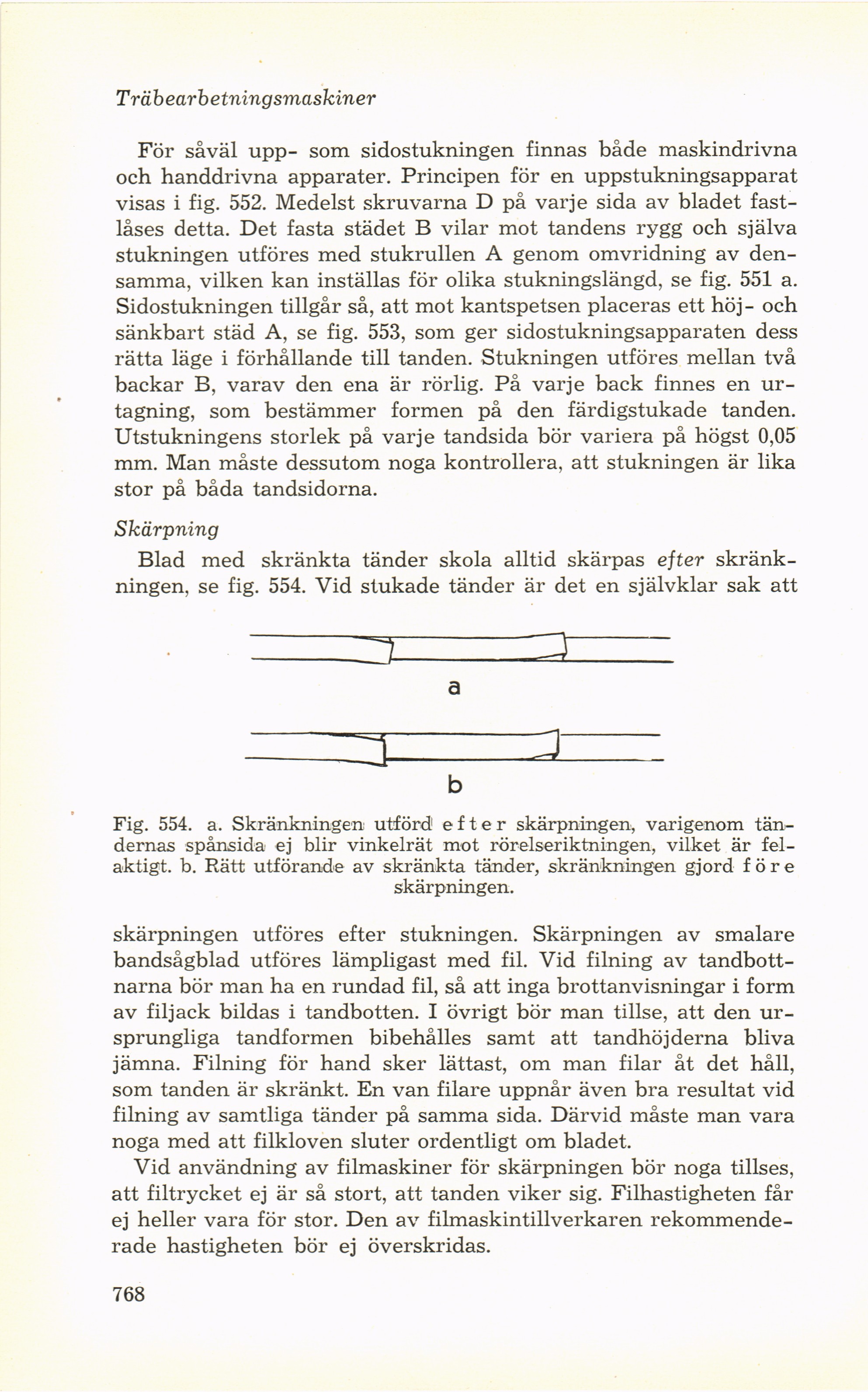

Trä b earbetningsmaskiner
För såväl upp- som sidostukningen finnas både maskindrivna
och handdrivna apparater. Principen för en uppstukningsapparat
visas i fig. 552. Medelst skruvarna D på varje sida av bladet
fastlåses detta. Det fasta städet B vilar mot tandens rygg och själva
stukningen utföres med stukrullen A genom omvridning av
densamma, vilken kan inställas för olika stukningslängd, se fig. 551 a.
Sidostukningen tillgår så, att mot kantspetsen placeras ett höj- och
sänkbart städ A, se fig. 553, som ger sidostukningsapparaten dess
rätta läge i förhållande till tanden. Stukningen utföres mellan två
backar B, varav den ena är rörlig. På varje back finnes en
ur-tagning, som bestämmer formen på den färdigstukade tanden.
Utstukningens storlek på varje tandsida bör variera på högst 0,05
mm. Man måste dessutom noga kontrollera, att stukningen är lika
stor på båda tandsidorna.
Skärpning
Blad med skränkta tänder skola alltid skärpas efter
skränkningen, se fig. 554. Vid stukade tänder är det en självklar sak att
b
Fig. 554. a. Skränkningen utförd’ efter skärpningen, varigenom
tändernas spånsida ej blir vinkelrät mot rörelseriktningen, vilket är
felaktigt. b. Rätt utförande av skränkta tänder, skränkningen gjord före
skärpningen.
skärpningen utföres efter stukningen. Skärpningen av smalare
bandsågblad utföres lämpligast med fil. Vid filning av
tandbottnarna bör man ha en rundad fil, så att inga brottanvisningar i form
av filjack bildas i tandbotten. I övrigt bör man tillse, att den
ursprungliga tandformen bibehålles samt att tandhöjderna bliva
jämna. Filning för hand sker lättast, om man filar åt det håll,
som tanden är skränkt. En van filare uppnår även bra resultat vid
filning av samtliga tänder på samma sida. Därvid måste man vara
noga med att filkloven sluter ordentligt om bladet.
Vid användning av filmaskiner för skärpningen bör noga tillses,
att filtrycket ej är så stort, att tanden viker sig. Filhastigheten får
ej heller vara för stor. Den av filmaskintillverkaren
rekommenderade hastigheten bör ej överskridas.
768
