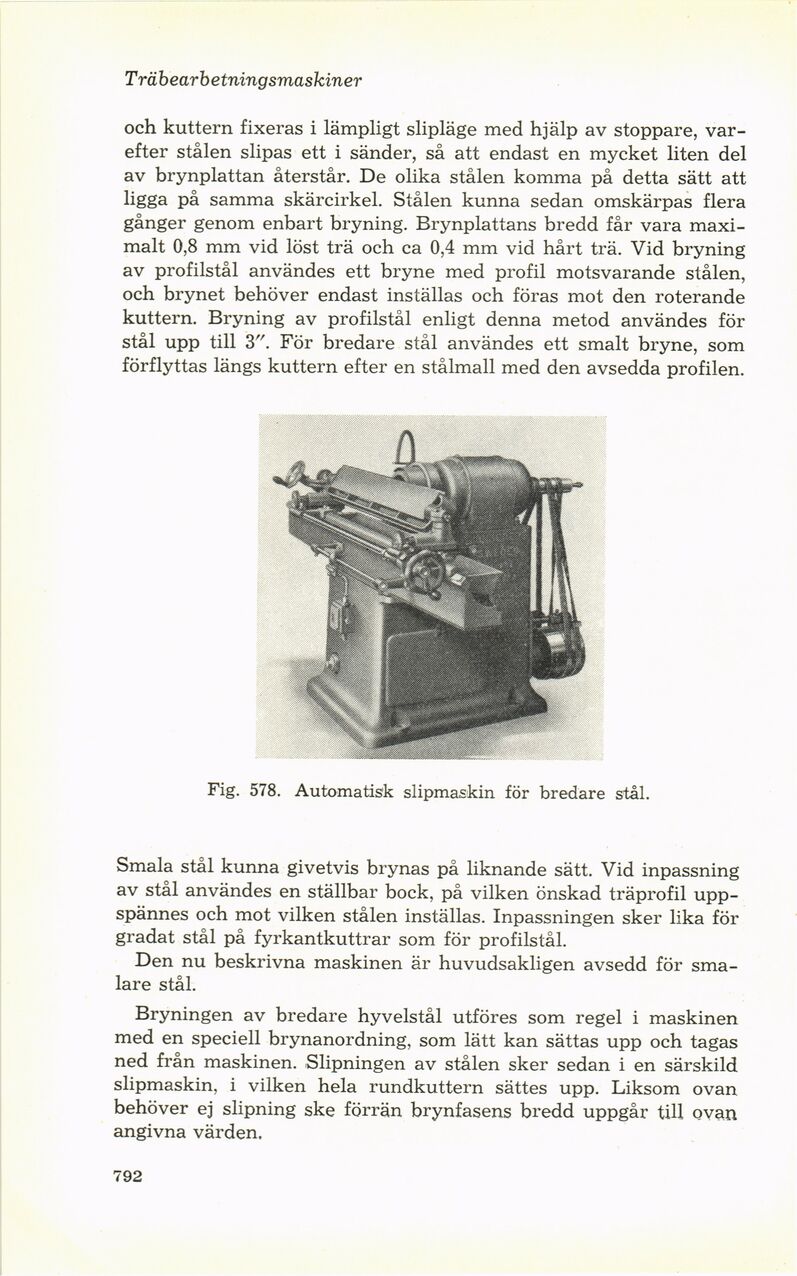

Trä b earbetningsmaskiner
och kuttern fixeras i lämpligt slipläge med hjälp av stoppare,
varefter stålen slipas ett i sänder, så att endast en mycket liten del
av brynplattan återstår. De olika stålen komma på detta sätt att
ligga på samma skärcirkel. Stålen kunna sedan omskärpas flera
gånger genom enbart bryning. Brynplattans bredd får vara
maximalt 0,8 mm vid löst trä och ca 0,4 mm vid hårt trä. Vid bryning
av profilstål användes ett bryne med profil motsvarande stålen,
och brynet behöver endast inställas och föras mot den roterande
kuttern. Bryning av profilstål enligt denna metod användes för
stål upp till 3". För bredare stål användes ett smalt bryne, som
förflyttas längs kuttern efter en stålmall med den avsedda profilen.
Fig. 578. Automatisk slipmaskin för bredare stål.
Smala stål kunna givetvis brynas på liknande sätt. Vid inpassning
av stål användes en ställbar bock, på vilken önskad träprofil
upp-spännes och mot vilken stålen inställas. Inpassningen sker lika för
gradat stål på fyrkantkuttrar som för profilstål.
Den nu beskrivna maskinen är huvudsakligen avsedd för
smalare stål.
Bryningen av bredare hyvelstål utföres som regel i maskinen
med en speciell brynanordning, som lätt kan sättas upp och tagas
ned från maskinen. Slipningen av stålen sker sedan i en särskild
slipmaskin, i vilken hela rundkuttern sättes upp. Liksom ovan
behöver ej slipning ske förrän brynfasens bredd uppgår till ovan
angivna värden.
792
