Putsmaskiner
ingen spånvinkel och arbetar därför skrapande, och dessutom
komma de ej arbetande eggarna att släpa mot ytan. De båda nu
nämnda faktorerna göra att dess produktionsförmåga är liten,
ehuru dock en ren och slät yta erhålles. Fördelaktigare är att
använda en fräsmaskin med två spindlar roterande i varsin riktning
Fig. 596. Skidfräs.
och försedda med avbackade fräsar, som ge en ännu bättre yta än
kronfräsen, främst på grund av gynnsammare spånvinkel.
Vid fräsning av spår och liknande kan man använda avbackade,
odelade fräsar eller kronfräsar, förutsatt att spåren ha något
lutande sidor. Fräsprofilen kan erhållas genom att kombinera
samman ett antal enklare fräsar samt anslags- och
mellanläggsringar.
813

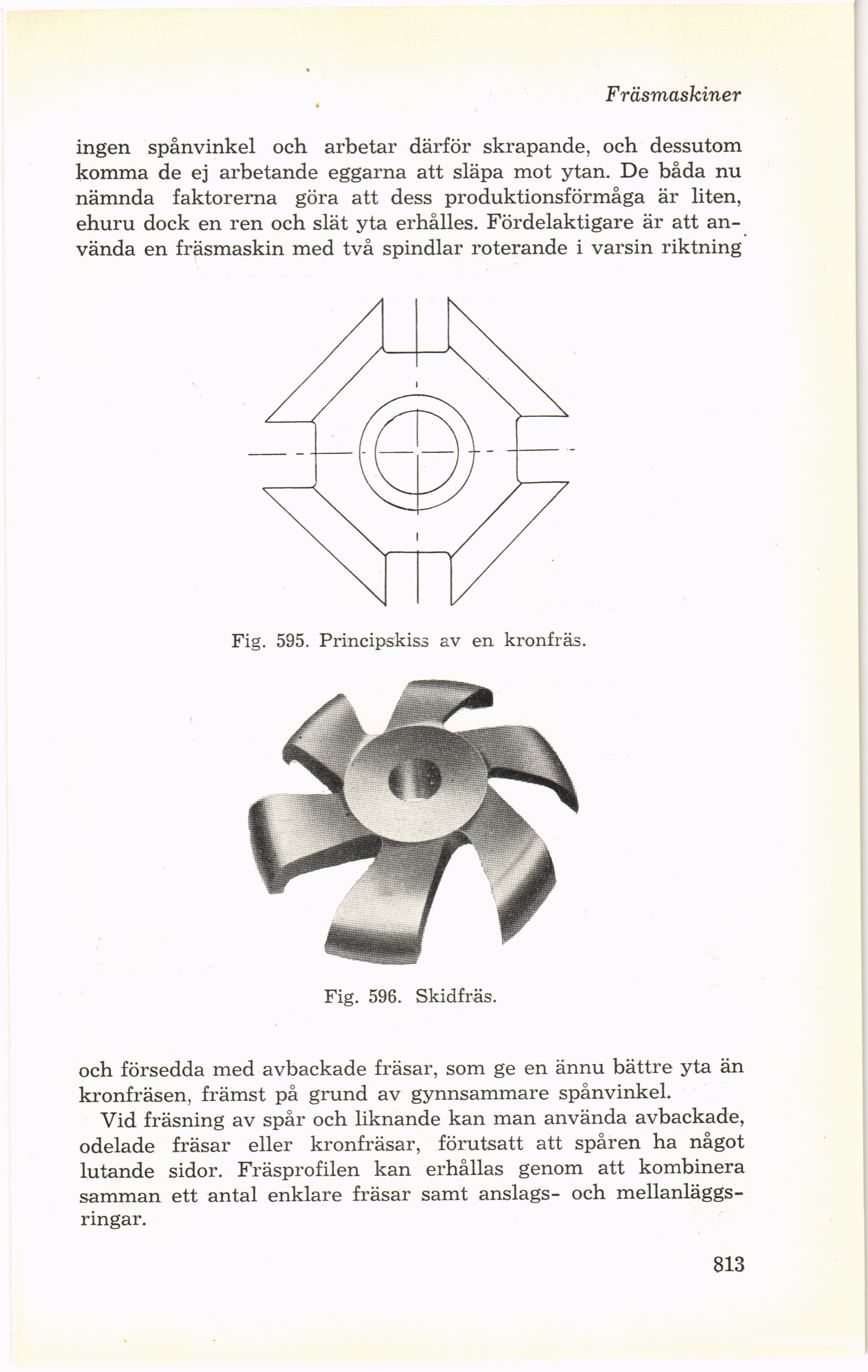

Fig. 595. Principskiss av en kronfräs.
