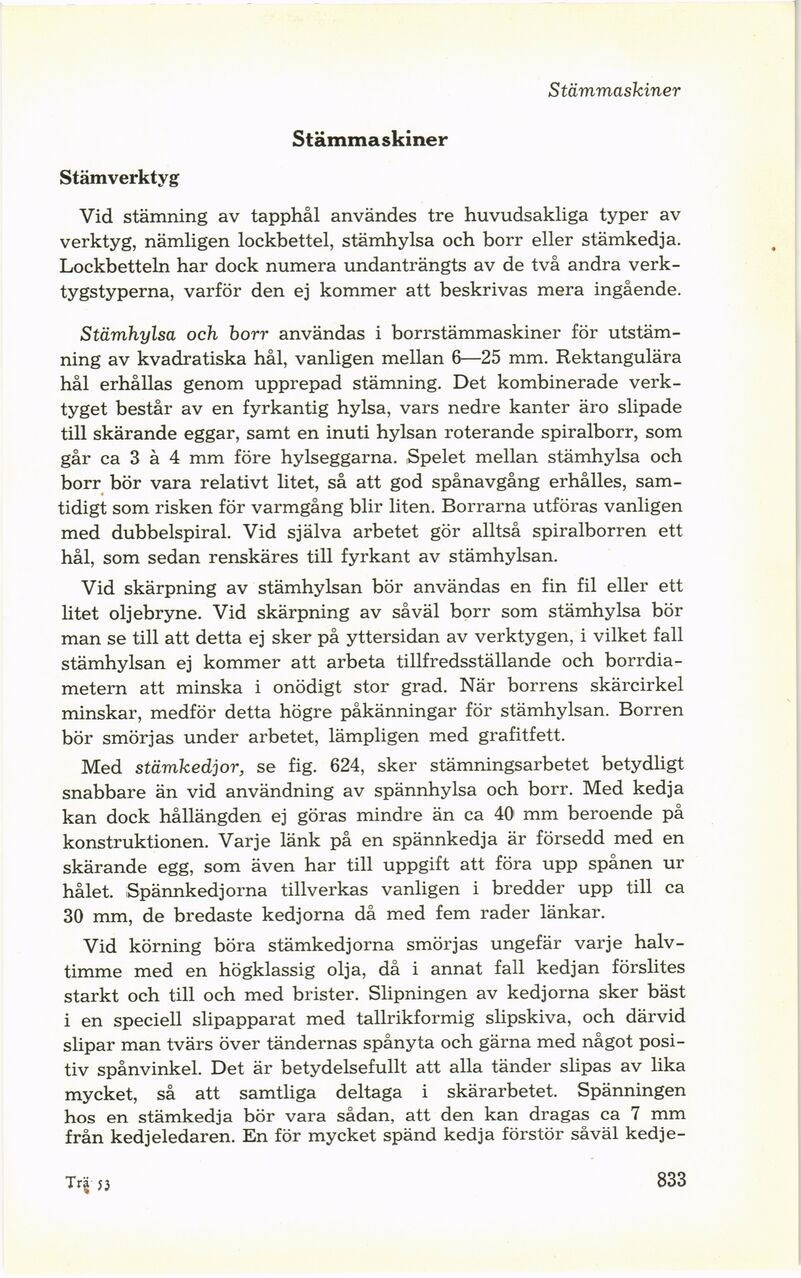

Stämmaskiner
Stämmaskiner
Stämverktyg
Vid stämning av tapphål användes tre huvudsakliga typer av
verktyg, nämligen lockbettel, stämhylsa och borr eller stämkedja.
Lockbetteln har dock numera undanträngts av de två andra
verktygstyperna, varför den ej kommer att beskrivas mera ingående.
Stämhylsa och borr användas i borrstämmaskiner för
utstäm-ning av kvadratiska hål, vanligen mellan 6—25 mm. Rektangulära
hål erhållas genom upprepad stämning. Det kombinerade
verktyget består av en fyrkantig hylsa, vars nedre kanter äro slipade
till skärande eggar, samt en inuti hylsan roterande spiralborr, som
går ca 3 à 4 mm före hylseggarna. Spelet mellan stämhylsa och
borr bör vara relativt litet, så att god spånavgång erhålles,
samtidigt som risken för varmgång blir liten. Borrarna utföras vanligen
med dubbelspiral. Vid själva arbetet gör alltså spiralborren ett
hål, som sedan renskäres till fyrkant av stämhylsan.
Vid skärpning av stämhylsan bör användas en fin fil eller ett
litet oljebryne. Vid skärpning av såväl borr som stämhylsa bör
man se till att detta ej sker på yttersidan av verktygen, i vilket fall
stämhylsan ej kommer att arbeta tillfredsställande och
borrdiametern att minska i onödigt stor grad. När borrens skärcirkel
minskar, medför detta högre påkänningar för stämhylsan. Borren
bör smörjas under arbetet, lämpligen med grafitfett.
Med stämkedjor, se fig. 624, sker stämningsarbetet betydligt
snabbare än vid användning av spännhylsa och borr. Med kedja
kan dock hållängden ej göras mindre än ca 40 mm beroende på
konstruktionen. Varje länk på en spännkedja är försedd med en
skärande egg, som även har till uppgift att föra upp spånen ur
hålet. Spännkedjorna tillverkas vanligen i bredder upp till ca
30 mm, de bredaste kedjorna då med fem rader länkar.
Vid körning böra stämkedjorna smörjas ungefär varje
halvtimme med en högklassig olja, då i annat fall kedjan förslites
starkt och till och med brister. Slipningen av kedjorna sker bäst
i en speciell slipapparat med tallrikformig slipskiva, och därvid
slipar man tvärs över tändernas spånyta och gärna med något
positiv spånvinkel. Det är betydelsefullt att alla tänder slipas av lika
mycket, så att samtliga deltaga i skärarbetet. Spänningen
hos en stämkedja bör vara sådan, att den kan dragas ca 7 mm
från kedjeledaren. En för mycket spänd kedja förstör såväl kedje-
833
