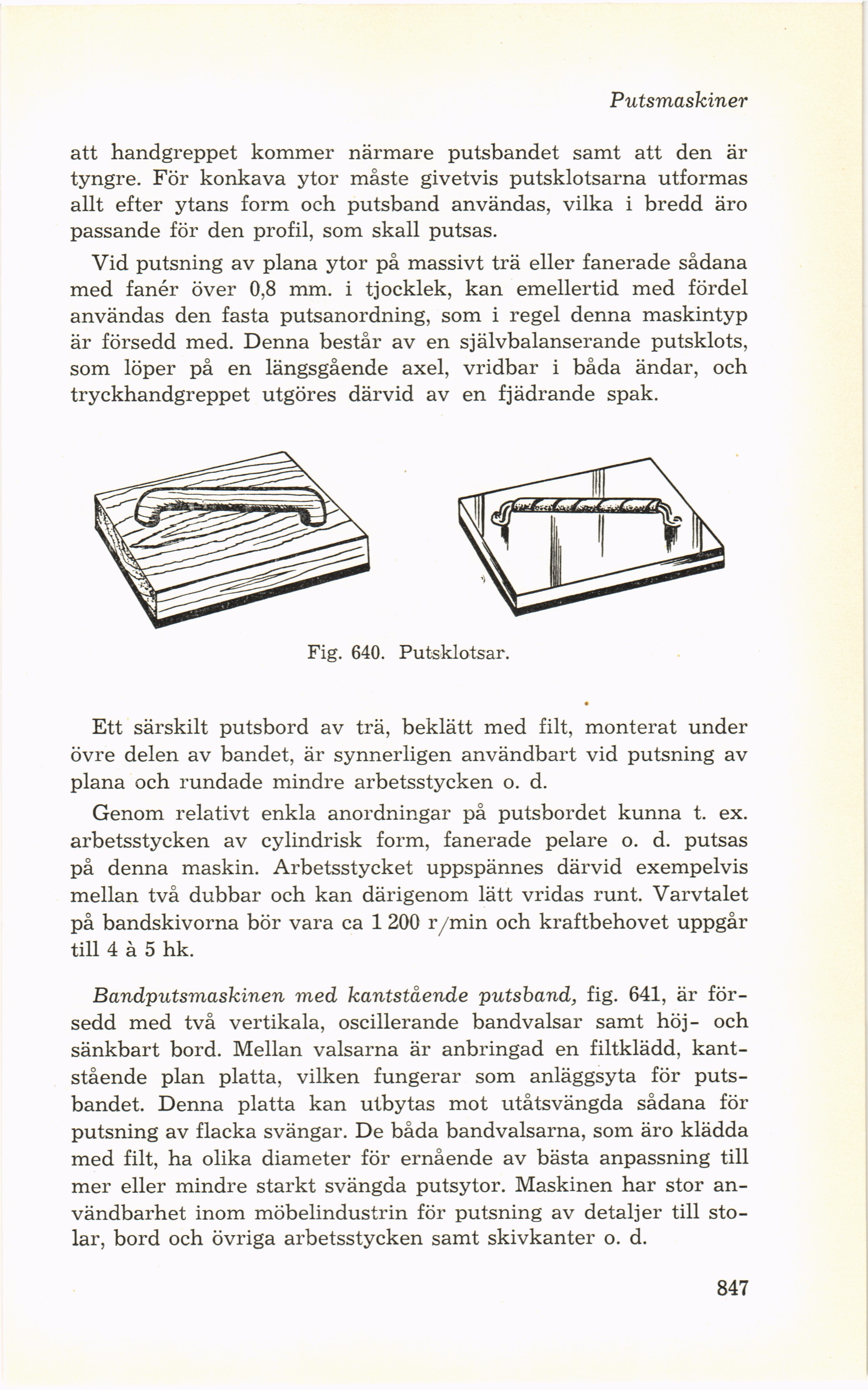

Full resolution (JPEG) - On this page / på denna sida - XV. Träbearbetningsmaskiner, av Gunnar Nygren - Putsmaskiner - Bandputsmaskiner
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
Putsmaskiner
att handgreppet kommer närmare putsbandet samt att den är
tyngre. För konkava ytor måste givetvis putsklotsarna utformas
allt efter ytans form och putsband användas, vilka i bredd äro
passande för den profil, som skall putsas.
Vid putsning av plana ytor på massivt trä eller fanerade sådana
med fanér över 0,8 mm. i tjocklek, kan emellertid med fördel
användas den fasta putsanordning, som i regel denna maskintyp
är försedd med. Denna består av en självbalanser ande putsklots,
som löper på en längsgående axel, vridbar i båda ändar, och
tryckhandgreppet utgöres därvid av en fjädrande spak.
Ett särskilt putsbord av trä, beklätt med filt, monterat under
övre delen av bandet, är synnerligen användbart vid putsning av
plana och rundade mindre arbetsstycken o. d.
Genom relativt enkla anordningar på putsbordet kunna t. ex.
arbetsstycken av cylindrisk form, fanerade pelare o. d. putsas
på denna maskin. Arbetsstycket uppspännes därvid exempelvis
mellan två dubbar och kan därigenom lätt vridas runt. Varvtalet
på bandskivorna bör vara ca 1 200 r/min och kraftbehovet uppgår
till 4 à 5 hk.
Bandputsmaskinen med kantstående putsband, fig. 641, är
försedd med två vertikala, oscillerande bandvalsar samt höj- och
sänkbart bord. Mellan valsarna är anbringad en filtklädd,
kant-stående plan platta, vilken fungerar som anläggsyta för
putsbandet. Denna platta kan utbytas mot utåtsvängda sådana för
putsning av flacka svängar. De båda bandvalsarna, som äro klädda
med filt, ha olika diameter för ernående av bästa anpassning till
mer eller mindre starkt svängda putsytor. Maskinen har stor
användbarhet inom möbelindustrin för putsning av detaljer till
stolar, bord och övriga arbetsstycken samt skivkanter o. d.
Fig. 640. Puts klotsar.
847
