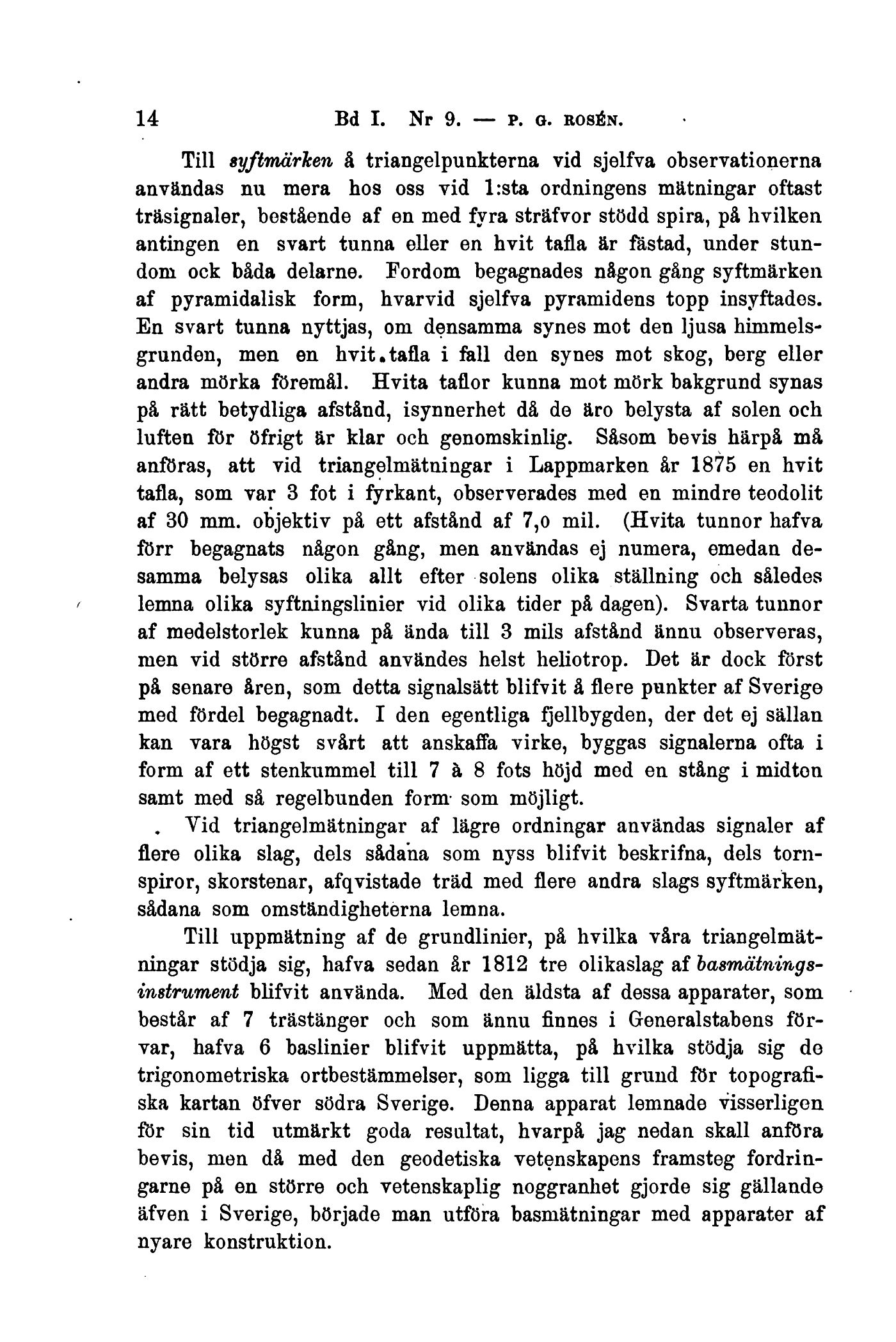

14
Bd I. Nr 9. — p. o. rosén.
Till syftmärken å triangelpunkterna vid sjelfva observationerna
användas nu mera hos oss vid l:sta ordningens mätningar oftast
träsignaler, bestående af en med fyra sträfvor stödd spira, på hvilken
antingen en svart tunna eller en hvit tafla är fästad, under
stundom ook båda delarne. Fordom begagnades någon gång syftmärken
af pyramidalisk form, hvarvid sjolfva pyramidens topp insyftados.
En svart tunna nyttjas, om densamma synes mot den ljusa
himmelsgrunden, men en hvit.tafla i fall den synes mot skog, berg eller
andra mörka föremål. Hvita taflor kunna mot mörk bakgrund synas
på rätt betydliga afstånd, isynnerhet då de äro belysta af solen och
luften för öfrigt är klar och genomskinlig. Såsom bevis härpå må
anföras, att vid triangelmätningar i Lappmarken år 1875 en hvit
tafla, som var 3 fot i fyrkant, observerades med en mindre teodolit
af 30 mm. objektiv på ett afstånd af 7,0 mil. (Hvita tunnor hafva
förr begagnats någon gång, men användas ej numera, emedan
desamma belysas olika allt efter solens olika ställning och således
lemna olika syftningslinier vid olika tider på dagen). Svarta tunnor
af medelstorlek kunna på ända till 3 mils afstånd ännu observeras,
men vid större afstånd användes helst heliotrop. Det är dock först
på senare åren, som detta signalsätt blifvit å flere punkter af Sverige
med fördel begagnadt. I den egentliga fjellbygden, der det ej sällan
kan vara högst svårt att anskaffa virke, byggas signalerna ofta i
form af ett stenkummel till 7 à 8 fots höjd med en stång i midton
samt med så regelbunden form- som möjligt.
. Vid triangelmätningar af lägre ordningar användas signaler af
flere olika slag, dels sådana som nyss blifvit beskrifna, dels
tornspiror, skorstenar, afqvistade träd med flere andra slags syftmärken,
sådana som omständigheterna lemna.
Till uppmätning af de grundlinier, på hvilka våra
triangelmätningar stödja sig, hafva sedan år 1812 tre olikaslag af basmätning
s-instrument blifvit använda. Mod den äldsta af dessa apparater, som
består af 7 trästänger och som ännu finnes i Generalstabens
förvar, hafva 6 baslinier blifvit uppmätta, på hvilka stödja sig do
trigonometriska ortbestämmelser, som ligga till grund för
topografiska kartan öfver södra Sverige. Denna apparat lemnade visserligen
för sin tid utmärkt goda resultat, hvarpå jag nedan skall anföra
bevis, men då med den geodetiska vetenskapens framsteg
fordringarne på en större och vetenskaplig noggranhet gjorde sig gällande
äfven i Sverige, började man utföra basmätningar med apparater af
nyare konstruktion.
