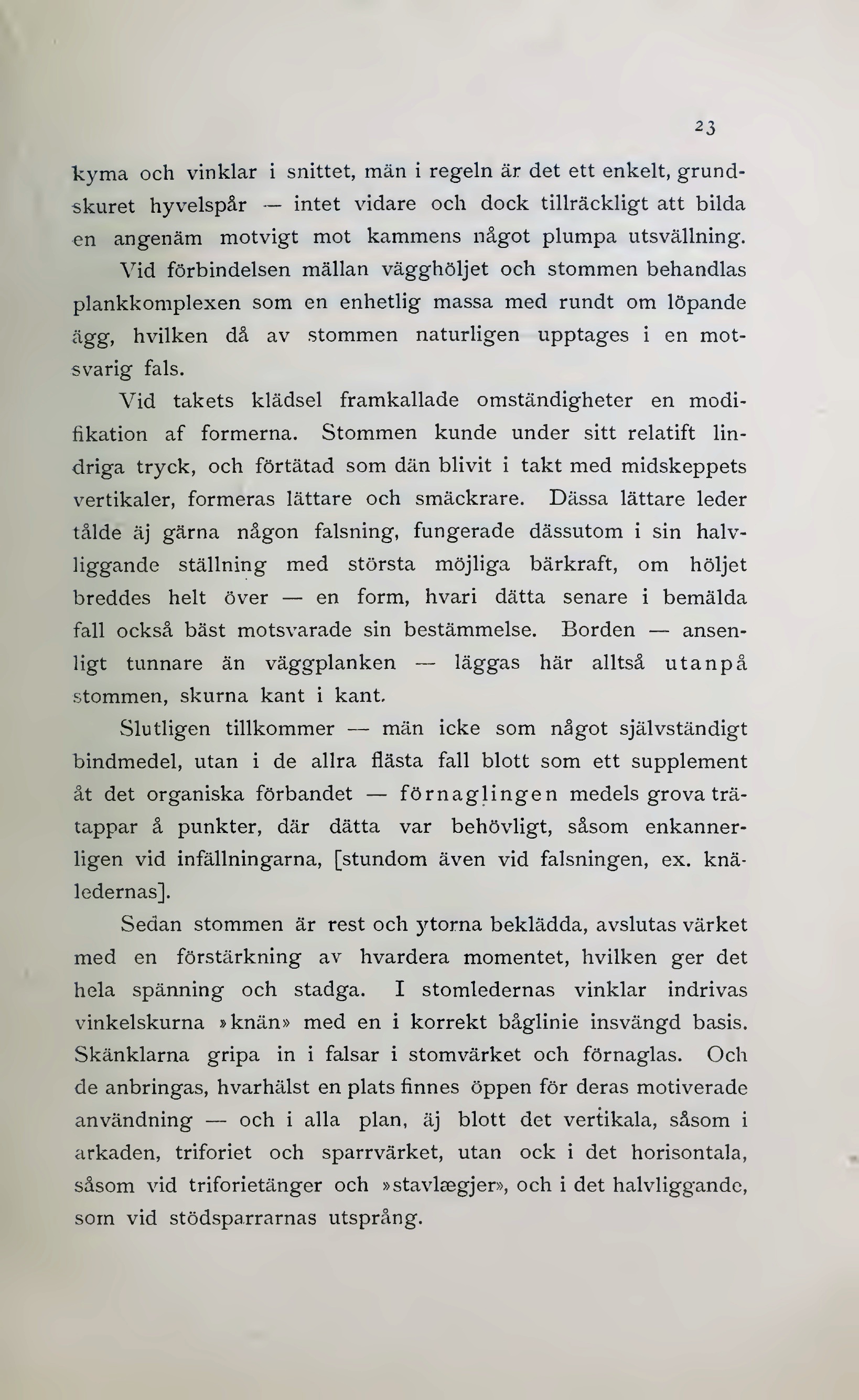

23
kyma och vinklar i snittet, män i regeln är det ett enkelt, grund-
skuret hyvelspår — intet vidare och dock tillräckligt att bilda
en angenäm motvigt mot kammens något plumpa utsvällning.
Vid förbindelsen mällan vägghöljet och stommen behandlas
plankkomplexen som en enhetlig massa med rundt om löpande
ägg, hvilken då av stommen naturligen upptages i en mot-
svarig fals.
Vid takets klädsel framkallade omständigheter en modi-
fikation af formerna. Stommen kunde under sitt relatift lin-
driga tryck, och förtätad som dän blivit i takt med midskeppets
vertikaler, formeras lättare och smäckrare. Dässa lättare leder
tålde äj gärna någon falsning, fungerade dässutom i sin halv-
liggande ställning med största möjliga bärkraft, om höljet
breddes helt över — en form, hvari dätta senare i bemälda
fall också bäst motsvarade sin bestämmelse. Borden — ansen-
ligt tunnare än väggplanken — läggas här alltså utanpå
stommen, skurna kant i kant.
Slutligen tillkommer — män icke som något självständigt
bindmedel, utan i de allra flästa fall blott som ett supplement
åt det organiska förbandet — förnaglingen medels grova trä-
tappar å punkter, där dätta var behövligt, såsom enkanner-
ligen vid infällnin garna, [stundom även vid falsningen, ex. knä-
ledernas].
Sedan stommen är rest och ytorna beklädda, avslutas värket
med en förstärkning av hvardera momentet, hvilken ger det
hela spänning och stadga. I stomledernas vinklar indrivas
vinkelskurna »knän» med en i korrekt båglinie insvängd basis.
Skänklarna gripa in i falsar i stomvärket och förnaglas. Och
de anbringas, hvarhälst en plats finnes öppen för deras motiverade
användning — och i alla plan, äj blott det vertikala, såsom i
arkaden, triforiet och sparrvärket, utan ock i det horisontala,
såsom vid triforietänger och »stavlaegjer», och i det halvliggande,
som vid stödsparrarnas utsprång.
