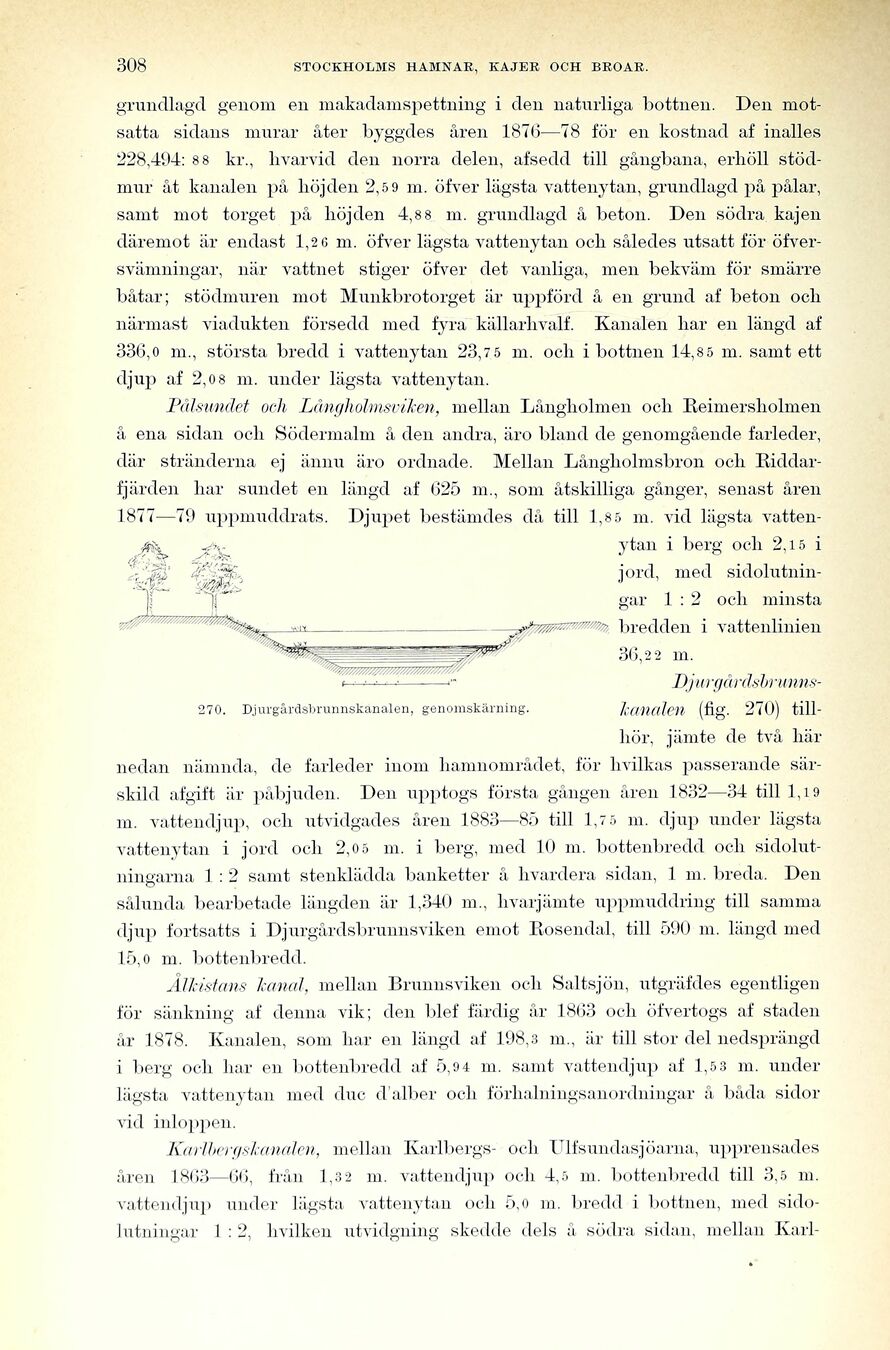

308
STOCKHOLMS HAMN AK, KAJER OCH BROAR. 308
grundlagd genom en makadamspettning i den naturliga bottnen. Den
motsatta sidans murar åter byggdes åren 1876—78 för en kostnad af inalles
228,494: 8 8 kr., livarvid den norra delen, afsedd till gångbana, erhöll
stödmur åt kanalen på höjden 2,5 9 m. öfver lägsta vattenytan, grundlagd på pålar,
samt mot torget på höjden 4,8 8 m. grundlagd å beton. Den södra kajen
däremot är endast 1,2 g m. öfver lägsta vattenytan och således utsatt för
öfversvämningar, när vattnet stiger öfver det vanliga, men bekväm för smärre
båtar; stödmuren mot Munkbrotorget är uppförd å en grund af beton ocli
närmast viadukten försedd med fyra källarhvalf. Kanalen har en längd af
336,0 m., största bredd i vattenytan 23,75 m. och i bottnen 14,85 m. samt ett
djup af 2,0 8 m. under lägsta vattenytan.
Pålsunclet och LångholmsviTcen, mellan Långholmen ocli Reimersholmen
å ena sidan ocli Södermalm å den andra, äro bland de genomgående farleder,
där stränderna ej ännu äro ordnade. Mellan Långholmsbron ocli
Riddarfjärden har sundet en längd af 625 m., som åtskilliga gånger, senast åren
1877—79 uppmuddrats. Djupet bestämdes då till 1,8 5 m. vid lägsta
vattenytan i berg ocli 2,15 i
jord, med
sidolutnin-gar 1 : 2 ocli minsta
bredden i vattenlinien
36,2 2 111.
[-Djurgårdsbrunns-kanalen-]
{+Djurgårdsbrunns-
kanalen+} (fig. 270)
tillhör, jämte de två här
nedan nämnda, de farleder inom hamnområdet, för hvilkas passerande
särskild afgift är påbjuden. Den upptogs första gången åren 1832—34 till 1,19
ni. vattendjup, ocli utvidgades åren 1883—85 till 1,75 m. djup under lägsta
vattenytan i jord och 2,0 5 m. i berg, med 10 m. bottenbredd och
sidolutningarna 1 : 2 samt stenklädda banketter å hvardera sidan, 1 ni. breda. Den
sålunda bearbetade längden är 1,340 m., hvarjämte uppmuddring till samma
djup fortsatts i Djurgårdsbrunnsviken emot Rosendal, till 590 m. längd med
15,0 m. bottenbredd.
Ålkistans kanal, mellan Brunnsviken och Saltsjön, utgräfdes egentligen
för sänkning af denna vik; den blef färdig år 1863 ocli öfvertogs af staden
år 1878. Kanalen, som har en längd af 198,3 ni., är till stor del nedsprängd
i berg och liar en bottenbredd af 5,94 m. samt vattendjup af 1,53 m. under
lägsta vattenytan med duc d’alber och förlialningsanordniiigar å båda sidor
vid inloppen.
KarlbergslanaJen, mellan Karlbergs- och Ulfsundasjöarna, upprensades
åren 1863—66, från 1,32 m. vattendjup och 4,5 m. bottenbredd till 3,5 m.
vattendjup under lägsta vattenytan och 5,0 m. bredd i bottnen, med
sido-lutningar 1 : 2, hvilken utvidgning skedde dels å södra sidan, mellan Karl-
ö’
270. Djurgårdsbrunnskanalen, genomskärning.
