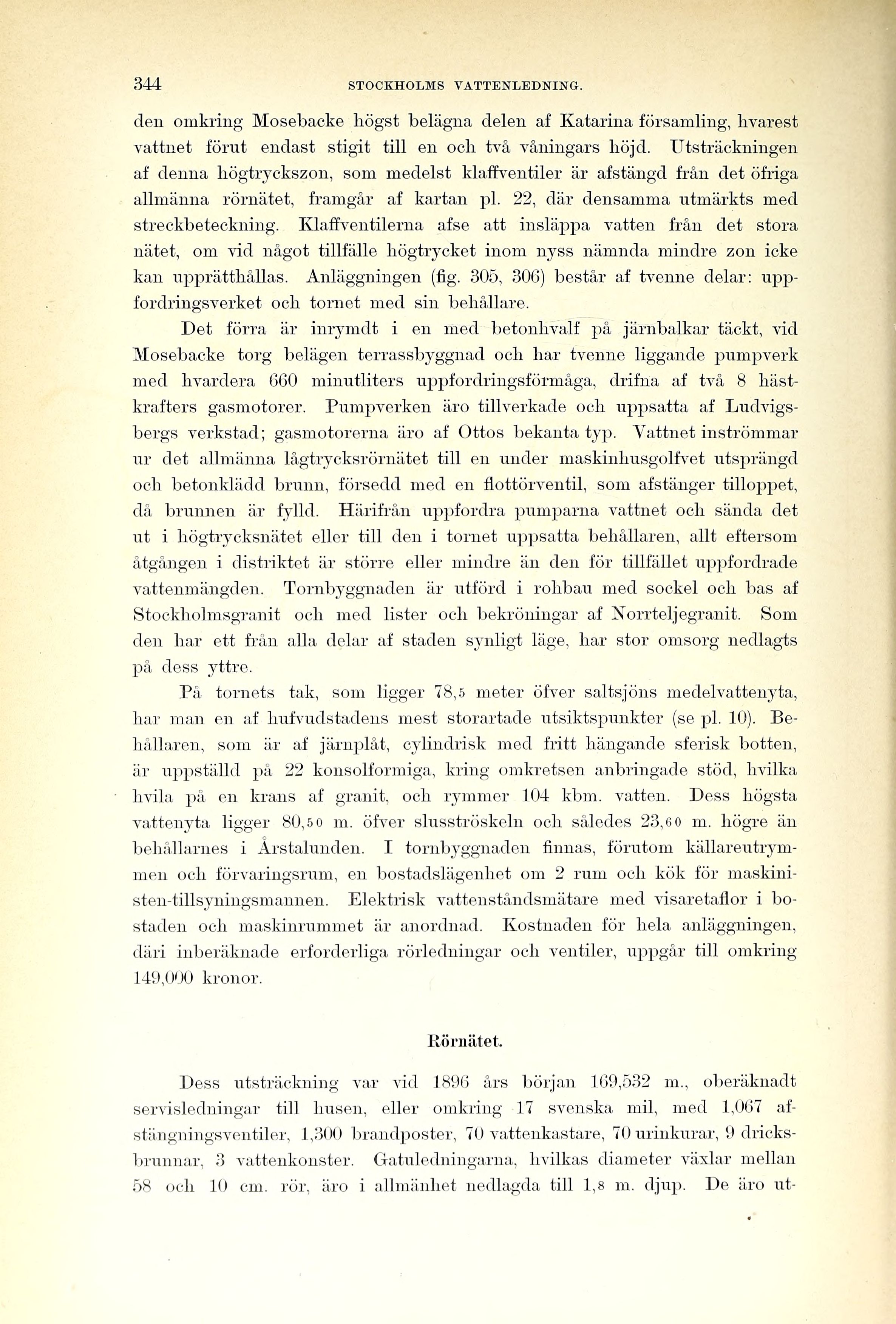

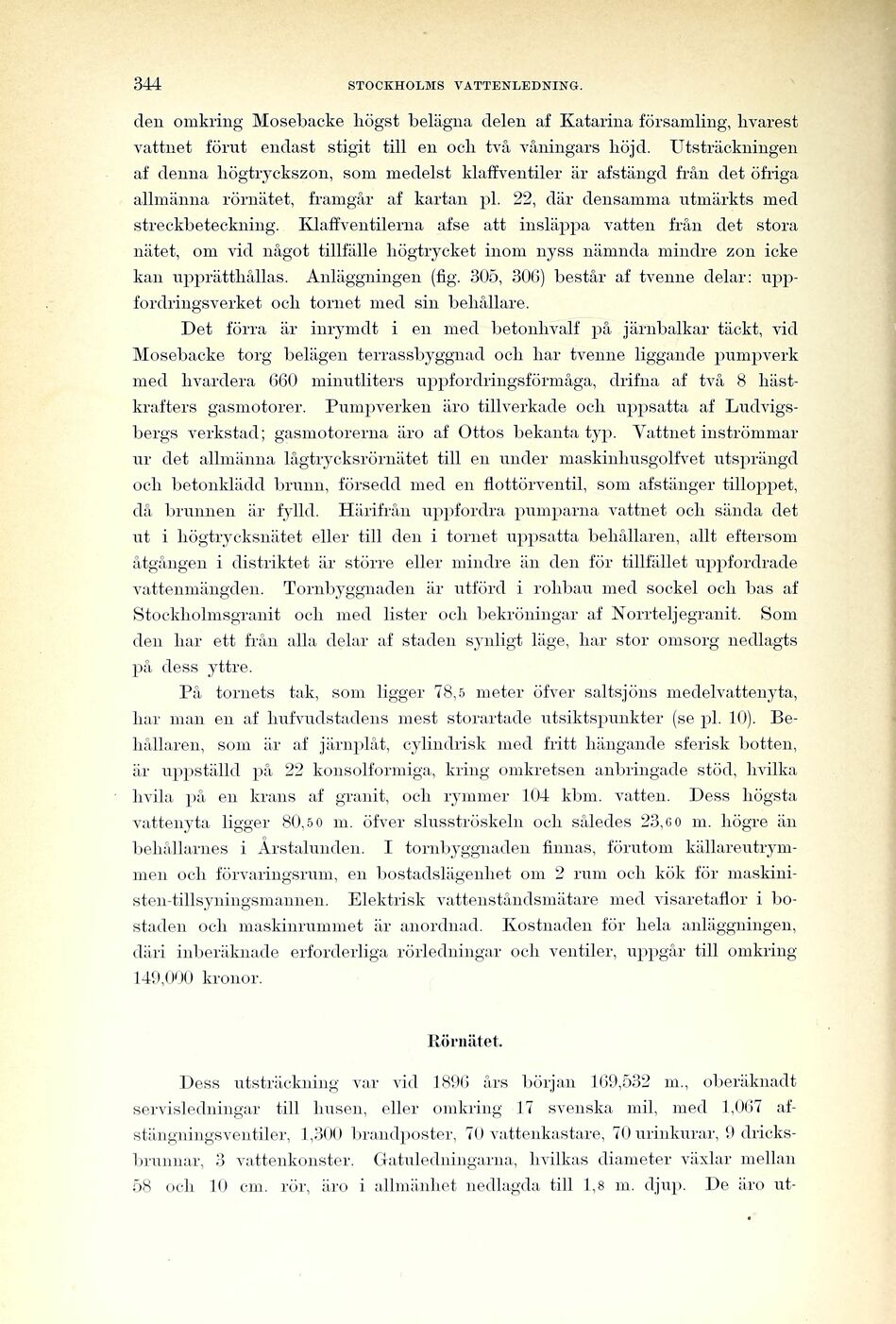

scanned image

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Below is the raw OCR text from the above scanned image. Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan. Ser du något fel? Korrekturläs sidan nu!

This page has never been proofread. / Denna sida har aldrig korrekturlästs.

344

STOCKHOLMS VATTENLEDNING.

den omkring Mosebacke högst belägna delen af Katarina församling, hvarest
vattnet förut endast stigit till en ocli två våningars höjd. Utsträckningen
af denna högtryckszon, som medelst klaffventiler är afstängd från det öfriga
allmänna rörnätet, framgår af kartan pl. 22, där densamma utmärkts med
streckbeteckning. Klaffventilerna afse att insläppa vatten från det stora
nätet, om vid något tillfälle högtrycket inom nyss nämnda mindre zon icke
kan upprätthållas. Anläggningen (fig. 305, 306) består af tvenne delar:
uppfordringsverket ocli tornet med sin behållare.

Det förra är inrymdt i en med betonhvalf på järnbalkar täckt, vid
Mosebacke torg belägen terrassbyggnad ocli liar tvenne liggande pumpverk
med hvardera 660 minutliters uppfordringsförmåga, drifna af två 8
hästkrafters gasmotorer. Pumpverken äro tillverkade ocli uppsatta af
Ludvigsbergs verkstad; gasmotorerna äro af Ottos bekanta typ. Vattnet inströmmar
ur det allmänna lågtrycksrörnätet till en under maskinlmsgolfvet utsprängd
ocli betonklädd brunn, försedd med en flottörventil, som afstänger tilloppet,
då brunnen är fylld. Härifrån uppfordra pumparna vattnet ocli sända det
ut i högtrycksnätet eller till den i tornet uppsatta behållaren, allt eftersom
åtgången i distriktet är större eller mindre än den för tillfället uppfordrade
vattenmängden. Tornbyggnaden är utförd i rolibau med sockel och bas af
Stockholmsgranit ocli med lister ocli bekröningar af Norrteljegranit. Som
den har ett från alla delar af staden synligt läge, liar stor omsorg nedlagts
på dess yttre.

På tornets tak, som ligger 78,5 meter öfver saltsjöns medelvattenyta,
har man en af hufvudstadens mest storartade utsiktspunkter (se pl. 10).
Behållaren, som är af järnplåt, cylindrisk med fritt hängande sferisk botten,
är uppställd på 22 konsolformiga, kring omkretsen anbringade stöd, hvilka
hvila på en krans af granit, ocli rymmer 104 kbm. vatten. Dess högsta
vattenyta ligger 80,5 0 ni. öfver slusströskeln ocli således 23,6 0 m. högre än
beliållarnes i Arstalunden. I tornbyggnaden finnas, förutom
källareutrymmen ocli förvaringsrum, en bostadslägenhet om 2 rum ocli kök för
maskini-sten-tillsyningsmannen. Elektrisk vattenståndsmätare med visaretaflor i
bostaden ocli maskinrummet är anordnad. Kostnaden för liela anläggningen,
däri inberäknade erforderliga rörledningar och ventiler, uppgår till omkring
149,000 kronor.

Rörnätet.

Dess utsträckning var vid 1896 års början 169,532 m., oberäknadt
servisledningar till husen, eller omkring 17 svenska mil, med 1,067
af-stängiiingsventiler, 1,300 brandposter, 70 vattenkastare, 70 urinkurar, 9
dricks-brunnar, 3 vattenkonster. Gatuledningarna, hvilkas diameter växlar mellan
58 och 10 cm. rör, äro i allmänhet nedlagda till 1,8 m. djup. De äro ut-
