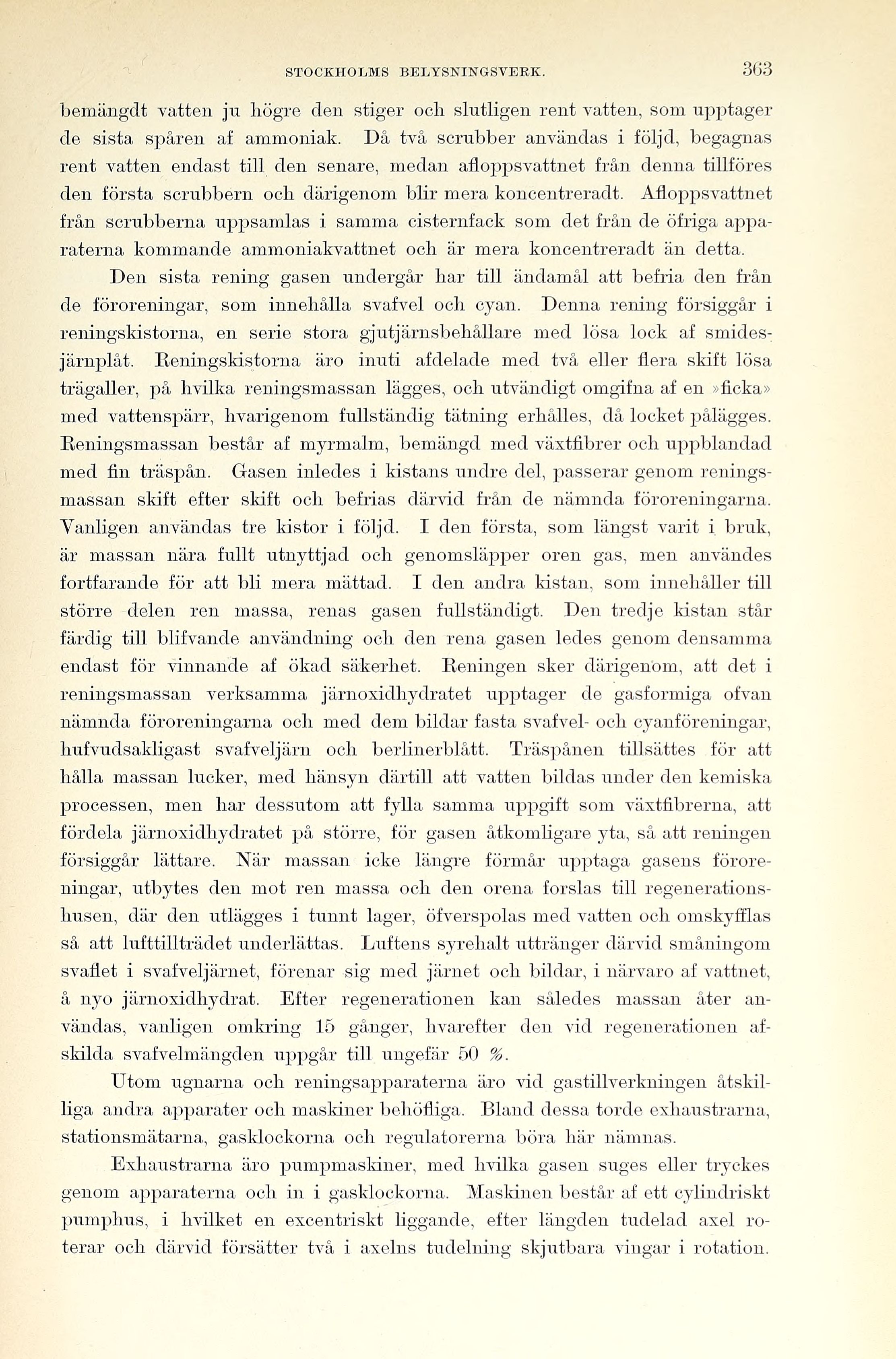

363 STOCKHOLMS BELYSNINGS VERK.
bemängdt vatten ju högre den stiger och slutligen rent vatten, som upptager
de sista spåren af ammoniak. Då två scrubber användas i följd, begagnas
rent vatten endast till den senare, medan afloppsvattnet från denna tillföres
den första scrubbern ocli därigenom blir mera koncentreradt. Afloppsvattnet
från scrubberna uppsamlas i samma cisternfack som det från de öfriga
apparaterna kommande ammoniakvattnet ocli är mera koncentreradt än detta.
Den sista rening gasen undergår liar till ändamål att befria den från
de föroreningar, som innehålla svafvel och cyan. Denna rening försiggår i
reningskistorna, en serie stora gjutjärnsbehållare med lösa lock af
smidesjärnplåt. Reningskistorna äro inuti afdelade med två eller flera skift lösa
trägaller, på hvilka reningsmassan lägges, och utvändigt omgifna af en »ficka»
med vattenspärr, hvarigenom fullständig tätning erhålles, då locket pålägges.
Reningsmassan består af myrmalm, bemängd med växtfibrer ocli uppblandad
med fin träspån. Clasen inledes i kistans undre del, passerar genom
reningsmassan skift efter skift och befrias därvid från de nämnda föroreningarna.
Vanligen användas tre kistor i följd. I den första, som längst varit i bruk,
är massan nära fullt utnyttjad och genomsläpper oren gas, men användes
fortfarande för att bli mera mättad. I den andra kistan, som innehåller till
större delen ren massa, renas gasen fullständigt. Den tredje kistan står
färdig till blifvande användning ocli den rena gasen ledes genom densamma
endast för vinnande af ökad säkerhet. Reningen sker därigenom, att det i
reningsmassan verksamma järnoxidhydratet upptager de gasformiga ofvan
nämnda föroreningarna ocli med dem 1 nldar fasta svafvel- och cyanföreningar,
hufvudsakligast svafveljärn ocli berlinerblått. Träspånen tillsättes för att
hålla massan lucker, med hänsyn därtill att vatten bildas under den kemiska
processen, men liar dessutom att fylla samma uppgift som växtfibrerna, att
fördela järnoxidhydratet på större, för gasen åtkomligare yta, så att reningen
försiggår lättare. När massan icke längre förmår upptaga gasens
föroreningar, utbytes den mot ren massa ocli den orena forslas till
regenerations-husen, där den utlägges i tunnt lager, öfverspolas med vatten ocli omskyfflas
så att lufttillträdet underlättas. Luftens syrehalt uttränger därvid småningom
svaflet i svafvel]ärnet, förenar sig med järnet ocli bildar, i närvaro af vattnet,
å nyo järnoxidhydrat. Efter regenerationen kan således massan åter
användas, vanligen omkring 15 gånger, hvarefter den vid regenerationen
afskilda svafvelmängden uppgår till ungefär 50 %.
Utom ugnarna och reningsapparaterna äro vid gastillverkningen
åtskilliga andra apparater ocli maskiner behöfliga. Bland dessa torde exliaustrarna,
stationsmätarna, gasklockorna och regulatorerna böra liär nämnas.
Exliaustrarna äro pumpmaskiner, med hvilka gasen suges eller tryckes
genom apparaterna ocli in i gasklockorna. Maskinen består af ett cylindriskt
pumphus, i hvilket en excentriskt liggande, efter längden tudelad axel
roterar ocli därvid försätter två i axelns tudelning skjutbara vingar i rotation.
