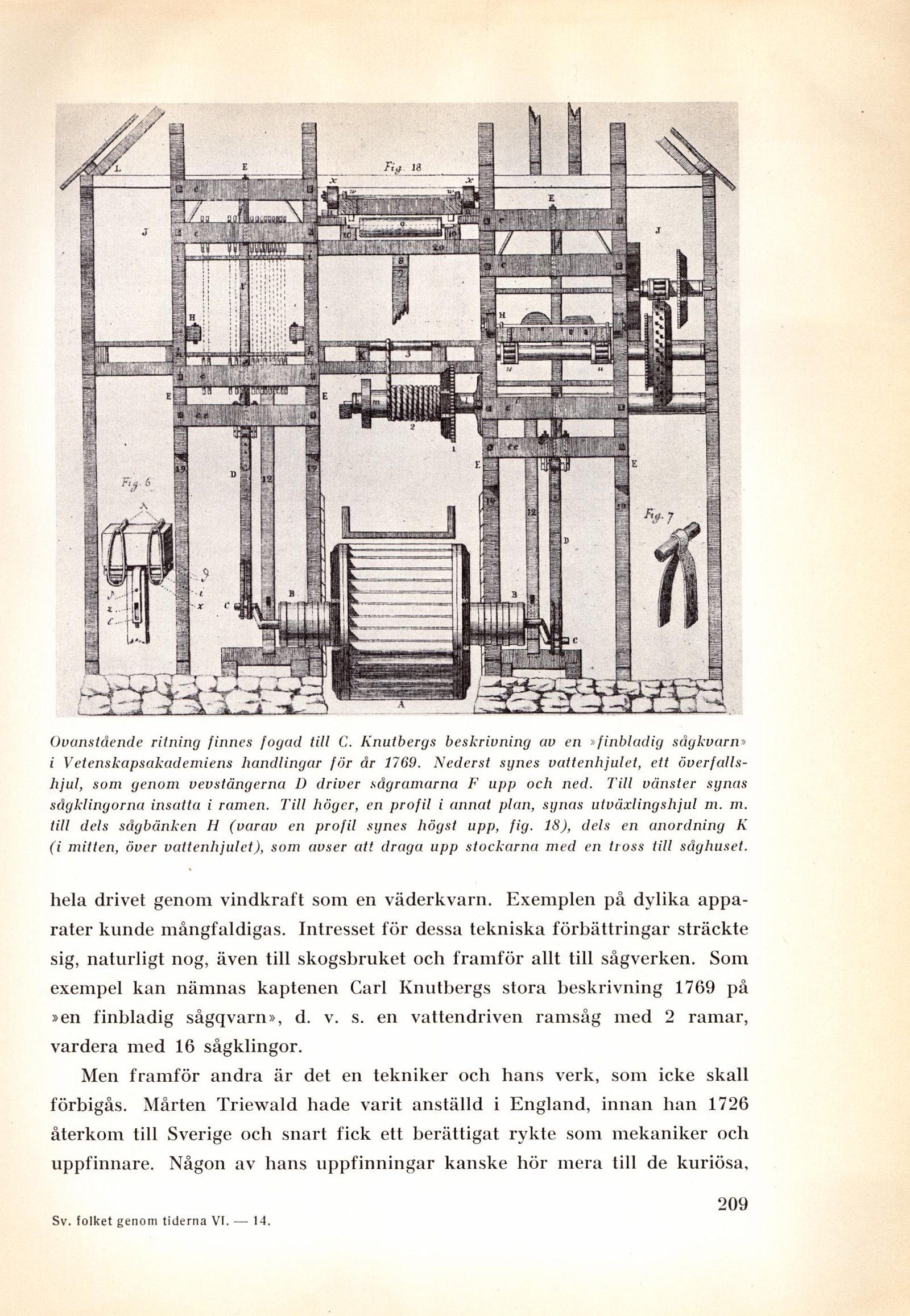

Ovanstående ritning finnes fogad till C. Knutbergs beskrivning av en »finbladig sågkvarn»
i Vetenskapsakademiens handlingar för dr 1769. Nederst synes vattenhjulet, ett
överfalls-hjul, som genom vevstängerna D driver sågramarna F upp och ned. Till vänster synas
sågklingorna insatta i ramen. Till höger, en profil i annat plan, synas utväxlingshjul m. m.
till dels sågbänken H (varav en profil synes högst upp, fig. 18), dels en anordning K
(i mitten, över vattenhjulet), som avser att draga upp stockarna med en tross till såghuset.
hela drivet genom vindkraft som en väderkvarn. Exemplen på dylika
apparater kunde mångfaldigas. Intresset för dessa tekniska förbättringar sträckte
sig, naturligt nog, även till skogsbruket och framför allt till sågverken. Som
exempel kan nämnas kaptenen Carl Knutbergs stora beskrivning 1769 på
»en finbladig sågqvarn», d. v. s. en vattendriven ramsåg med 2 ramar,
vardera med 16 sågklingor.
Men framför andra är det en tekniker och hans verk, som icke skall
förbigås. Mårten Triewald hade varit anställd i England, innan lian 1726
återkom till Sverige och snart fick ett berättigat rykte som mekaniker och
uppfinnare. Någon av hans uppfinningar kanske hör mera till de kuriösa,
Sv. folket genom tiderna VI. — 14.
