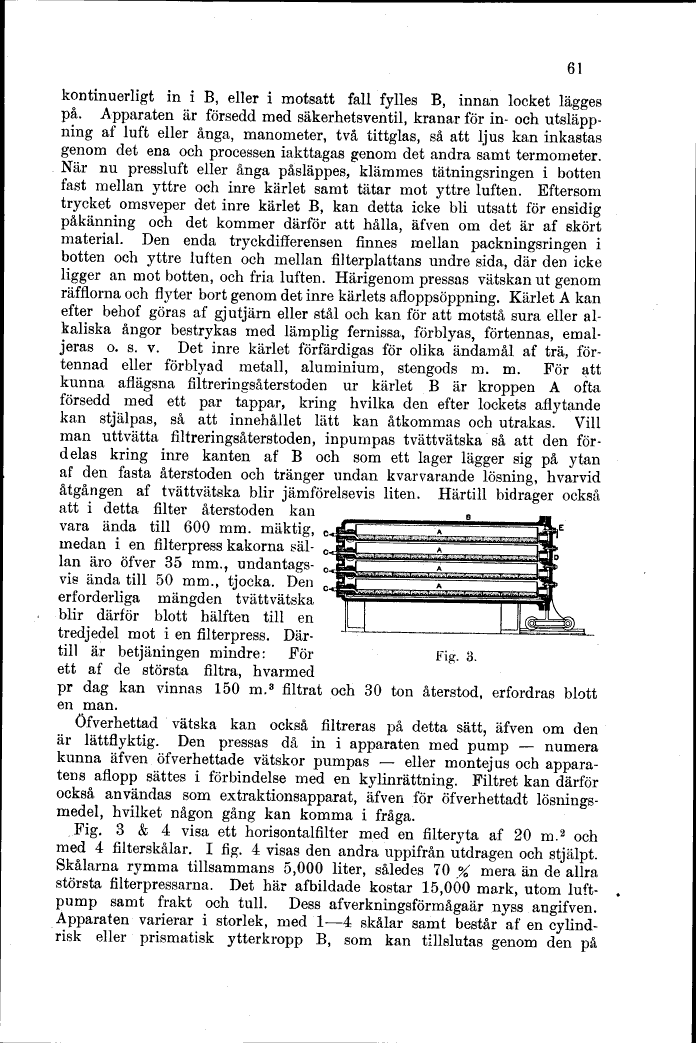

61
kontinuerligt in i B, eller i motsatt fall fylles B, innan locket lägges
på. Apparaten är försedd med säkerhetsventil, kranar för in- och
utsläpp-ning af luft eller ånga, manometer, två tittglas, så att ljus kan inkastas
genom det ena och processen iakttagas genom det andra samt termometer.
När nu pressluft eller ånga påsläppes, klämmes tätningsringen i botten
fast mellan yttre och inre kärlet samt tätar mot yttre luften. Eftersom
trycket omsveper det inre kärlet B, kan detta icke bli utsatt för ensidig
påkänning och det kommer därför att hålla, äfven om det är af skört
material. Den enda tryckdifferensen finnes mellan packningsringen i
botten och yttre luften och mellan filterplattans undre sida, där den icke
ligger an mot botten, och fria luften. Härigenom pressas vätskan ut genom
räfflorna och flyter bort genom det inre kärlets afloppsöppning. Kärlet A kan
efter behof göras af gjutjärn eller stål och kan för att motstå sura eller
alkaliska ångor bestrykas med lämplig fernissa, förblyas, förtennas,
emaljeras o. s. v. Det inre kärlet förfärdigas för olika ändamål af trä,
förtennad eller förblyad metall, aluminium, stengods m. m. För att
kunna aflägsna filtreringsåterstoden ur kärlet B är kroppen A ofta
försedd med ett par tappar, kring hvilka den efter lockets aflytande
kan stjälpas, så att innehållet lätt kan åtkommas och utrakas. Vill
man uttvätta filtreringsåterstoden, inpumpas tvättvätska så att den
fördelas kring inre kanten af B och som ett lager lägger sig på ytan
af den fasta återstoden och tränger undan kvarvarande lösning, hvarvid
åtgången af tvättvätska blir jämförelsevis liten. Härtill bidrager också
att i detta filter återstoden kan
vara ända till 600 mm. mäktig,
medan i en filterpress kakorna säl- c<
lan äro öfver 35 mm.,
undantagsvis ända till 50 mm., tjocka. Den
erforderliga mängden tvättvätska
blir därför blott hälften till en
tredjedel mot i en filterpress.
Därtill är betjäningen mindre: För
ett af de största filtra, hvarmed
pr dag kan vinnas 150 m.3 filtrat och 30 ton återstod, erfordras blott
en man.
Öfverhettad vätska kan också filtreras på detta sätt, äfven om den
är lättflyktig. Den pressas då in i apparaten med pump — numera
kunna äfven ofverhettade vätskor pumpas — eller montejus och
apparatens aflopp sättes i förbindelse med en kylinrättning. Filtret kan därför
också användas som extraktionsapparat, äfven för öfverhettadt
lösningsmedel, hvilket någon gång kan komma i fråga.
Fig. 3 & 4 visa ett horisontalfilter med en filteryta af 20 m.2 och
med 4 filterskålar. I fig. 4 visas den andra uppifrån utdragen och stjälpt.
Skålarna rymma tillsammans 5,000 liter, således 70 % mera än de allra
största filterpressarna. Det här afbildade kostar 15,000 mark, utom
luftpump samt frakt och tull. Dess afverkningsformågaär nyss angifven.
Apparaten varierar i storlek, med l—4 skålar samt består af en
cylindrisk eller prismatisk ytterkropp B, som kan tillslutas genom den på
Fig. 3.
