11
vätehalter. Eftersom eldningen här sker med ved, angifver diagrammet
på oförbrända gaser nog till största delen kolväte, och torde däraf
framgå de kolossala förluster, som vid en centralvärmeledning uppstår; dessa
förluster böra med tillhjälp af Mono-kontroll kuima undvikas.
Att man med tillhjälp af Mono-kontroll även kan bedöma, hvilken
bränsleblandning, som är lämplig för en viss förbränningsanläggning, kan
med talrika exempel påvisas.
Fig, 8 visar ett Mono-aggregat, hvarmed man kan registrera halten
af kolsyra eller af oförbrända gaser.
Yid sådana
förbränningsanläggningar, där bränslet uppblandas
med kolsyreafgifvande material,
såsom fallet är vid kalk- och
cementugnar är en kolsyreanalys ej af
större intresse, men däremot ger
en syrebestämning de tillförlitligaste
upplysningar beträffande
förbränningsförloppet och en direkt
uppgift på luftöfverskottet vid
förbränningen. En automatisk syreanalys
har emellertid af brist på
absorptionsmedel ej med framgång
kunnat tillämpas, förrän
Mono-principen äfven i detta hänseende
lämnade vägen öppen. Fig. 1
angifver en syreanalys efter denna
princip. Den i a fuktighetsmättade
och tempererade gasen uppmätes i
b, drifves därpå genom en ugn f,
innehållande en lätt oxiderbar
metall, samt därifrån till andra mätkärlet d och slutligen till
registrerver-ket g. Af den lätt oxiderbara metallen upptages gasblandningens syre
enligt formeln:
2R + 02 = 2RO
Eventuellt närvarande kolsyra, koloxid och kolväte omsättas delvis men
med oförändrad volym; vätet oxideras till vatten, hvarför vid närvaro af
väte Mono-registrerar halten af syre och väte. Mono-apparaten anger
enligt denna princip den vätefria gasens halt af syre.

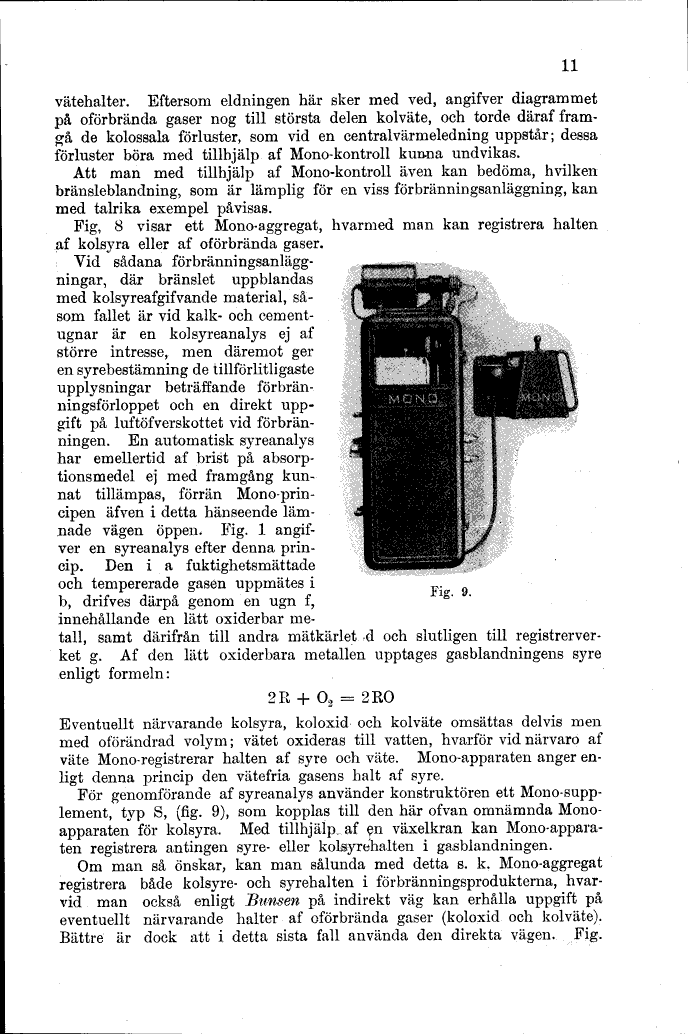

För genomförande af syreanalys använder konstruktören ett
Mono-supplement, typ S, (fig. 9), som kopplas till den här ofvan omnämnda
Monoapparaten för kolsyra. Med tillhjälp, af en växelkran kan
Mono-apparaten registrera antingen syre- eller kolsyrehalten i gasblandningen.
Om man så önskar, kan man sålunda med detta s. k. Mono-aggregat
registrera både kolsyre- och syrehalten i förbränningsprodukterna,
hvarvid man också enligt Bunsen på indirekt väg kan erhålla uppgift på
eventuellt närvarande halter af oförbrända gaser (koloxid och kolväte).
Bättre är dock att i detta sista fall använda den direkta vägen. Fig.
Fig. 9.
