PT
R—0O R—0O R—-C=0 R—-C=0 R—C=0 R-C=0
I I I | cd
H H—C—H H H—C-H O—H I
| I O—C-—H
H H I
H

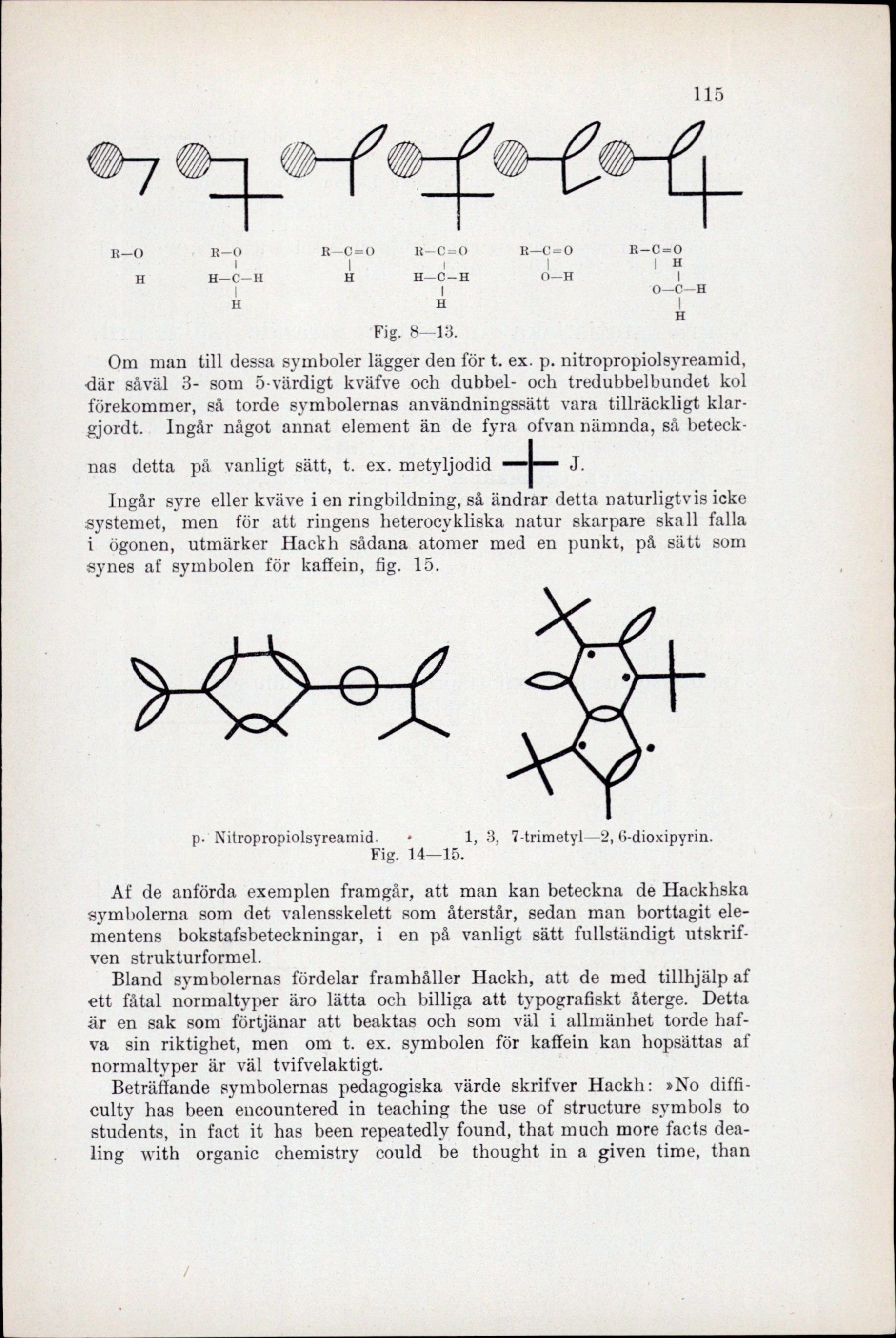

Fig. 8—13.
Om man till dessa symboler lägger den för t. ex. p. nitropropiolsyreamid,
där såväl 3- som 5-värdigt kväfve och dubbel- och tredubbelbundet kol
förekommer, så torde symbolernas användningssätt vara tillräckligt klar-
gjordt. Ingår något annat element än de fyra ofvan nämnda, så beteck-
nas detta på vanligt sätt, t. ex. metyljodid J.
Ingår syre eller kväve i en ringbildning, så ändrar detta naturligtvis icke
systemet, men för att ringens heterocykliska natur skarpare skall falla
i ögonen, utmärker Hackh sådana atomer med en punkt, på sätt som
synes af symbolen för kaffein, fig. 15.
om
p- Nitropropiolsyreamid. + 1, 3, 7-trimetyl—2, 6-dioxipyrin.
Fig. 14—15.
Af de anförda exemplen framgår, att man kan beteckna de Hackhska
symbolerna som det valensskelett som återstår, sedan man borttagit ele-
mentens bokstafsbeteckningar, i en på vanligt sätt fullständigt utskrif-
ven strukturformel.
Bland symbolernas fördelar framhåller Hackh, att de med tillhjälp af
ett fåtal normaltyper äro lätta och billiga att typografiskt återge. Detta
är en sak som förtjänar att beaktas och som väl i allmänhet torde haf-
va sin riktighet, men om t. ex. symbolen för kaffein kan hopsättas af
normaltyper är väl tvifvelaktigt.
Beträffande symbolernas pedagogiska värde skrifver Hackh: »No diffi-
culty has been encountered in teaching the use of structure symbols to
students, in fact it has been repeatedly found, that much more facts dea-
ling with organic chemistry could be thought in a given time, than
