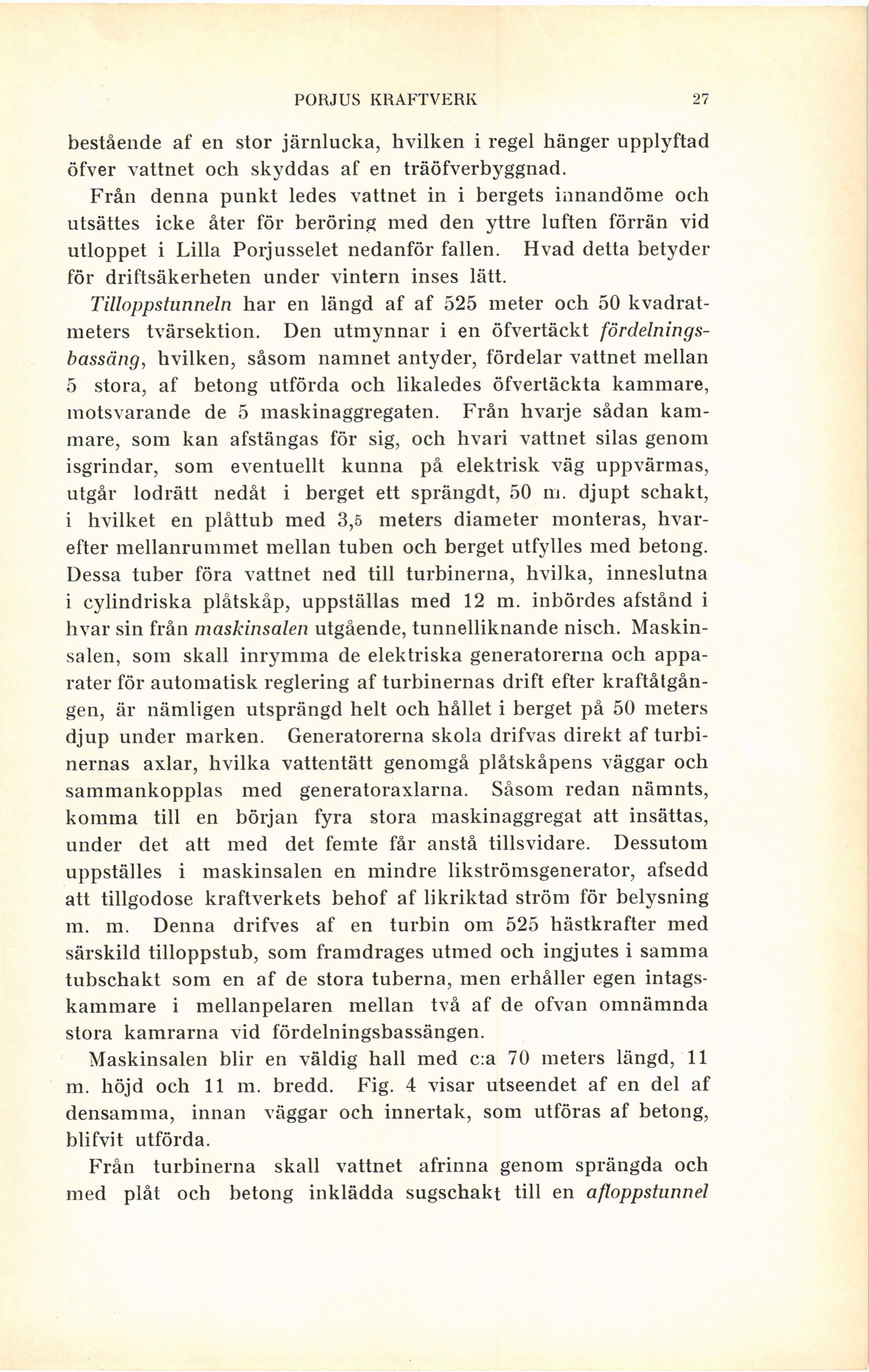

bestående af en stor järnlucka, hvilken i regel hänger upplyftad
öfver vattnet och skyddas af en träöfverbyggnad.
Från denna punkt ledes vattnet in i bergets innandöme och
utsättes icke åter för beröring med den yttre luften förrän vid
utloppet i Lilla Porjusselet nedanför fallen. Hvad detta betyder
för driftsäkerheten under vintern inses lätt.
Tilloppstunneln har en längd af af 525 meter och 50
kvadratmeters tvärsektion. Den utmynnar i en öfvertäckt
fördelningsbassäng, hvilken, såsom namnet antyder, fördelar vattnet mellan
5 stora, af betong utförda och likaledes öfvertäckta kammare,
motsvarande de 5 maskinaggregaten. Från hvarje sådan
kammare, som kan afstängas för sig, och hvari vattnet silas genom
isgrindar, som eventuellt kunna på elektrisk väg uppvärmas,
utgår lodrätt nedåt i berget ett sprängdt, 50 m. djupt schakt,
i hvilket en plåttub med 3,5 meters diameter monteras,
hvarefter mellanrummet mellan tuben och berget utfylles med betong.
Dessa tuber föra vattnet ned till turbinerna, hvilka, inneslutna
i cylindriska plåtskåp, uppställas med 12 m. inbördes afstånd i
hvar sin från maskinsalen utgående, tunnelliknande nisch.
Maskinsalen, som skall inrymma de elektriska generatorerna och
apparater för automatisk reglering af turbinernas drift efter
kraftåtgången, är nämligen utsprängd helt och hållet i berget på 50 meters
djup under marken. Generatorerna skola drifvas direkt af
turbinernas axlar, hvilka vattentätt genomgå plåtskåpens väggar och
sammankopplas med generatoraxlarna. Såsom redan nämnts,
komma till en början fyra stora maskinaggregat att insättas,
under det att med det femte får anstå tillsvidare. Dessutom
uppställes i maskinsalen en mindre likströmsgenerator, afsedd
att tillgodose kraftverkets behof af likriktad ström för belysning
m. m. Denna drifves af en turbin om 525 hästkrafter med
särskild tilloppstub, som framdrages utmed och ingjutes i samma
tubschakt som en af de stora tuberna, men erhåller egen
intagskammare i mellanpelaren mellan två af de ofvan omnämnda
stora kamrarna vid fördelningsbassängen.
Maskinsalen blir en väldig hall med c:a 70 meters längd, 11
m. höjd och 11 m. bredd. Fig. 4 visar utseendet af en del af
densamma, innan väggar och innertak, som utföras af betong,
blifvit utförda.
Från turbinerna skall vattnet afrinna genom sprängda och
med plåt och betong inklädda sugschakt till en afloppstunnel
