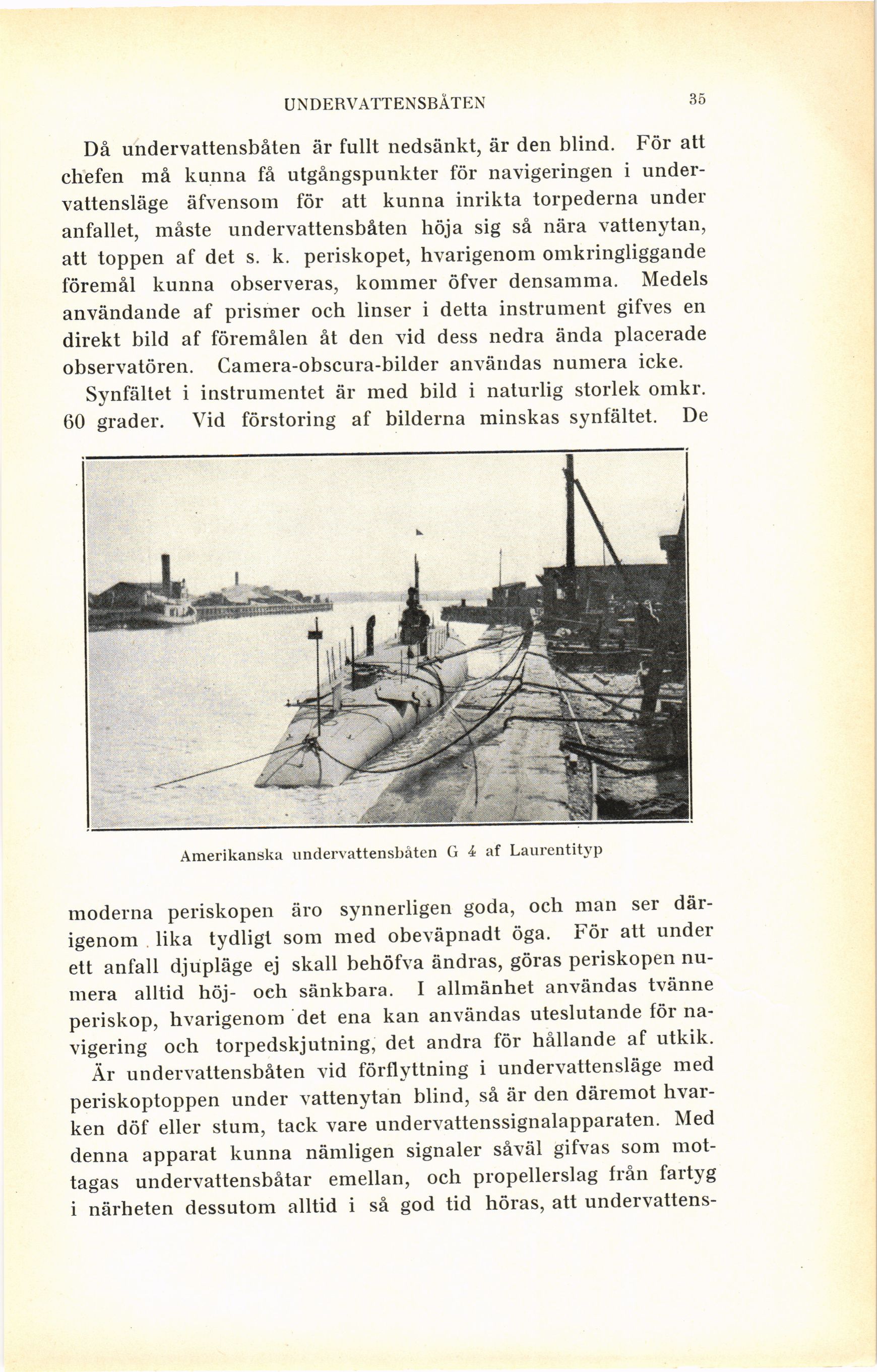

UNDERVATTENSBÅTEN
35
Då undervattensbåten är fullt nedsänkt, är den blind. För att
chefen må kunna få utgångspunkter för navigeringen i
under-vattensläge äfvensom för att kunna inrikta torpederna under
anfallet, måste undervattensbåten höja sig så nära vattenytan,
att toppen af det s. k. periskopet, hvarigenom omkringliggande
föremål kunna observeras, kommer öfver densamma. Medels
användande af prismer och linser i detta instrument gifves en
direkt bild af föremålen åt den vid dess nedra ända placerade
observatören. Camera-obscura-bilder användas numera icke.
Synfältet i instrumentet är med bild i naturlig storlek omkr.
60 grader. Vid förstoring af bilderna minskas synfältet. De
Amerikanska undervattensbåten G 4 af Laurentityp
moderna periskopen äro synnerligen goda, och man ser
därigenom lika tydligt som med obeväpnadt öga. För att under
ett anfall djupläge ej skall behöfva ändras, göras periskopen
numera alltid höj- och sänkbara. I allmänhet användas tvänne
periskop, hvarigenom det ena kan användas uteslutande för
navigering och torpedskjutning, det andra för hållande af utkik.
Är undervattensbåten vid förflyttning i undervattensläge med
periskoptoppen under vattenytan blind, så är den däremot
hvarken döf eller stum, tack vare undervattenssignalapparaten. Med
denna apparat kunna nämligen signaler såväl gifvas som
mottagas undervattensbåtar emellan, och propellerslag från fartyg
i närheten dessutom alltid i så god tid höras, att undervattens-
