GRAMMOFON

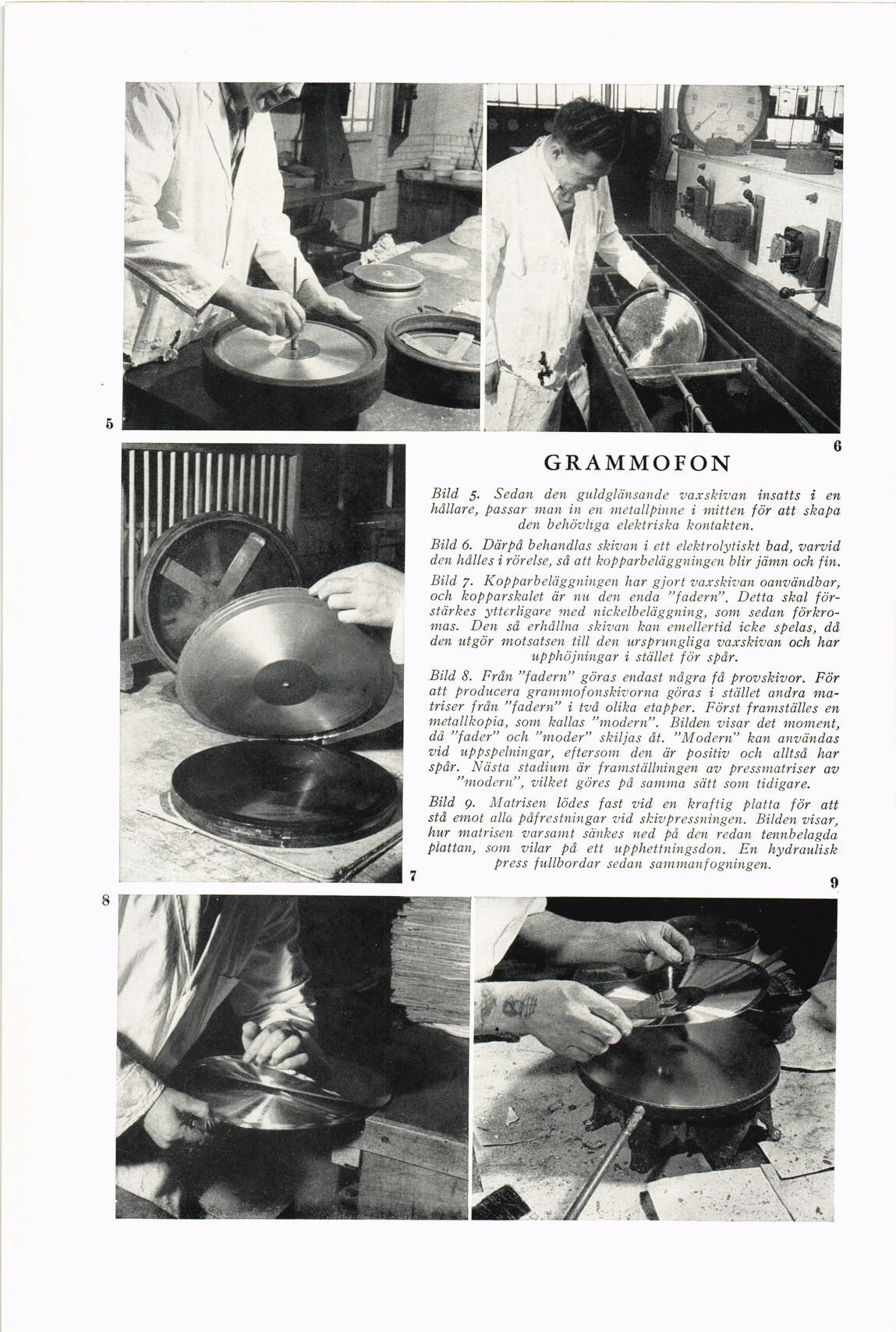

Bild 5. Sedan den guldglänsande vax skivan insatts i en
hållare, passar man in en metallpinne i mitten för att skapa
den behövliga elektriska kontakten.
Bild 6. Därpå behandlas skivan i ett elektrolytiskt bad, varvid
den hålles i rörelse, så att kopparbeläggningen blir jämn och fin.
Bild 7. Kopparbeläggningen har gjort vaxskivan oanvändbar,
och kopparskalet är nu den enda ”fadern”. Detta skal
för-stärkes ytterligare med nickelbeläggning, som sedan
förkro-mas. Den så erhållna skivan kan emellertid icke spelas, då
den utgör motsatsen till den ursprungliga vaxskivan och har
upphöjningar i stället för spår.
Bild 8. Från ”fadern” göras endast några få provskivor. För
att producera grammofonskivorna göras i stället andra
matriser från ”fadern” i två olika etapper. Först framställes en
metallkopia, som kallas ”modern”. Bilden visar det moment,
då ”fader” och ”moder” skiljas åt. ”Modern” kan användas
vid uppspelningar, eftersom den är positiv och alltså har
spår. Nästa stadium är framställningen av pressmatriser av
”modern”, vilket göres på samma sätt som tidigare.
Bild 9. Matrisen lödes fast vid en kraftig platta för att
stå emot alla påfrestningar vid skivpressningen. Bilden visar,
hur matrisen varsamt sänkes ned på den redan tennbelagda
plattan, som vilar på ett upphettningsdon. En hydraulisk
press fullbordar sedan sammanfogningen.
