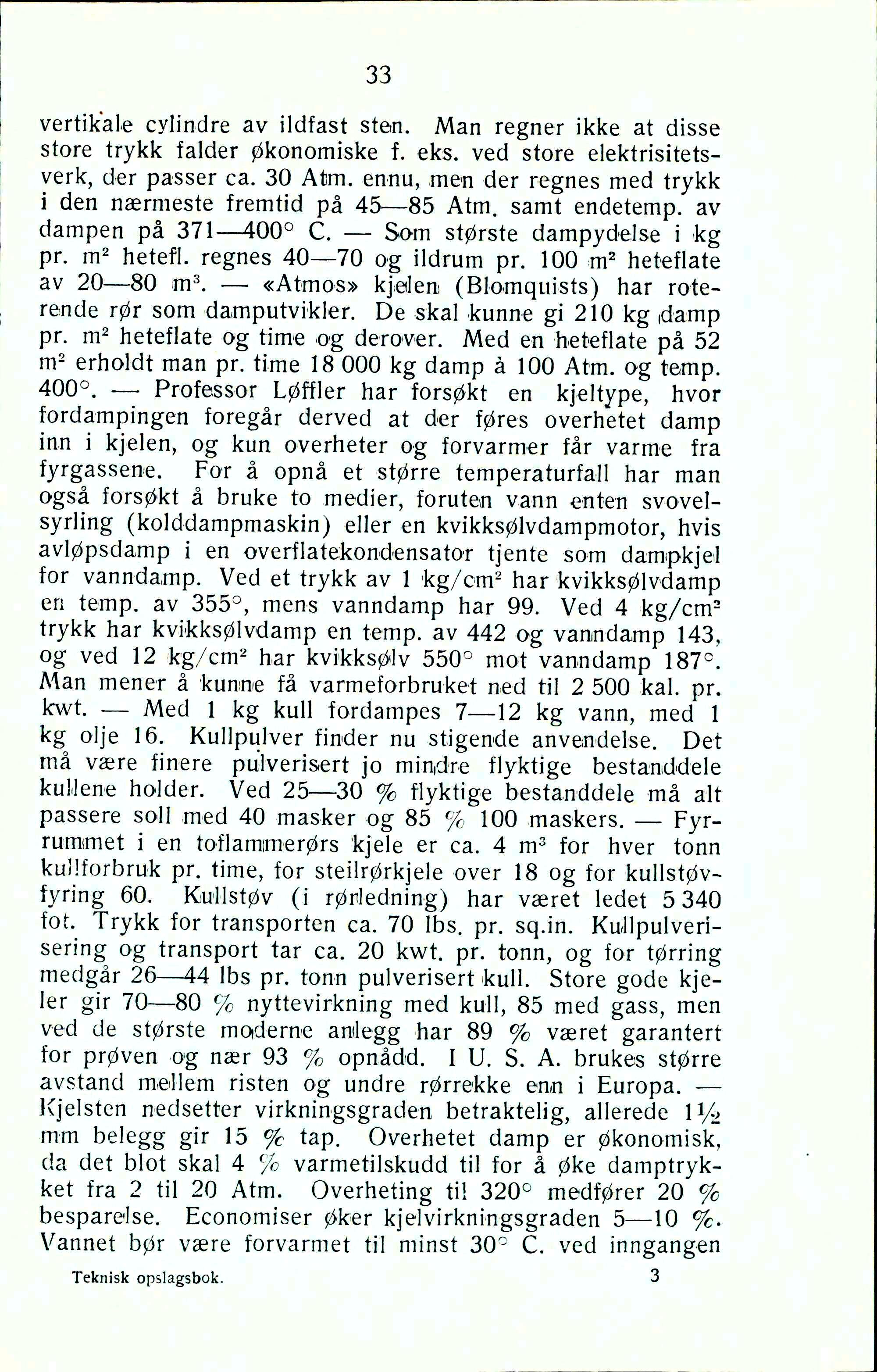

Full resolution (JPEG) - On this page / på denna sida - Teknisk Opslagsbok - Dampkjeler ...
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
33
vertikale cylindre av ildfast sten. Man regner ikke at disse
store trykk falder økonomiske f. eks. ved store elektrisitets
verk, der passer ca. 30 Atm. ennu, men der regnes med trykk
i den nærmeste fremtid på 45—85 Atm. samt endetemp. av
dampen på 371 —400° C. — Som største dampydelse i kg
pr. m2 hetefl. regnes 40—70 og ildrum pr. 100 m2 heteflate
av 20—80 m3. — «Atmos» kjdem (Blomquists) har rote
rende rør som damputvikler. De skal kunne gi 210 kg damp
pr. m2 heteflate og time og derover. Med en heteflate på 52
m2 erholdt man pr. time 18 000 kg damp å 100 Atm. og temp.
400°. — Professor Løffler har forsøkt en kjeltype, hvor
fordampingen foregår derved at der føres overhetet damp
inn i kjelen, og kun overheter og forvarmer får varme fra
fyrgasserne. For å opna et større temperaturfall har man
også forsøkt å bruke to medier, foruten vann enten svovel
syrling (kolddampmaskin) eller en kvikksølvdampmotor, hvis
avløpsdamp i en overflatekondensator tjente som dampkjel
for vanndamp. Ved et trykk av 1 kg/om2 har kvikksølvdamp
en temp. av 355°, mens vanndamp har 99. Ved 4 kg/cm2
trykk har kvikksølvdamp en temp. av 442 og vanndamp 143,
og ved 12 (kg/cm2 har kvikksølv 550° mot vanndamp 187°.
Man mener å kumme få varmeforbruket ned til 2 500 kal. pr.
kwt. — Med 1 kg kull fordampes 7—12 kg vann, med 1
kg olje 16. Kullpulver finder nu stigende anvendelse. Det
må være finere pulverisert jo mindre flyktige bestanddele
kuLlene holder. Ved 25—30 % flyktige bestanddele må alt
passere soll med 40 masker og 85 % 100 maskers. — Fyr
rumimet i en toflamimerørs kjele er ca. 4 m3 for hver tonn
kullforbruk pr. time, for steilrørkjele over 18 og for kullstøv
fyring 60. Kullstøv (i rørledning) har været ledet 5 340
fot. Trykk for transporten ca. 70 Ibs. pr. sq.in. KuJlpulveri
sering og transport tar ca. 20 kwt. pr. tonn, og for tørring
medgår 26—44 Ibs pr. tonn pulverisert kull. Store gode kje
ler gir 70—80 % nyttevirkning med kull, 85 med gass, men
ved de største moderne amlegg har 89 % været garantert
for prøven og nær 93 % opnådd. I U. S. A. brukes større
avstand mellem risten og undre rørrekke enn i Europa. —
Kjelsten nedsetter virkningsgraden betraktelig, allerede U/2
mm belegg gir 15 % tap. Overhetet damp er økonomisk,
da det blot skal 4 % varmetilskudd til for å øke damptryk
ket fra 2 til 20 Atm. Overheting til 320° medfører 20 %
besparelse. Economiser øker kjelvirkningsgraden s—lo5—10 %.
Vannet bør være forvarmet til minst 30° C. ved inngangen
Teknisk opslagsbok. 3
