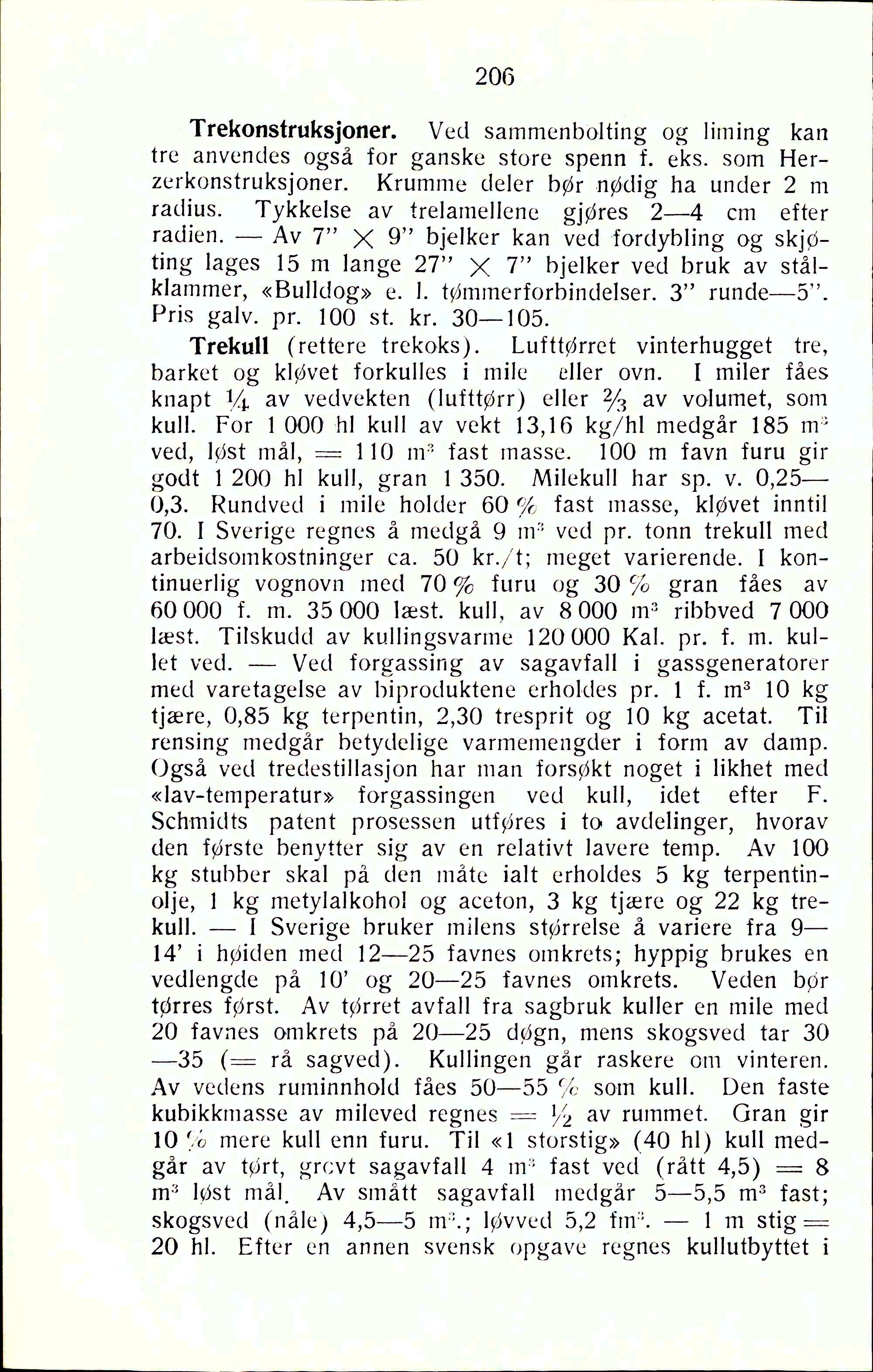

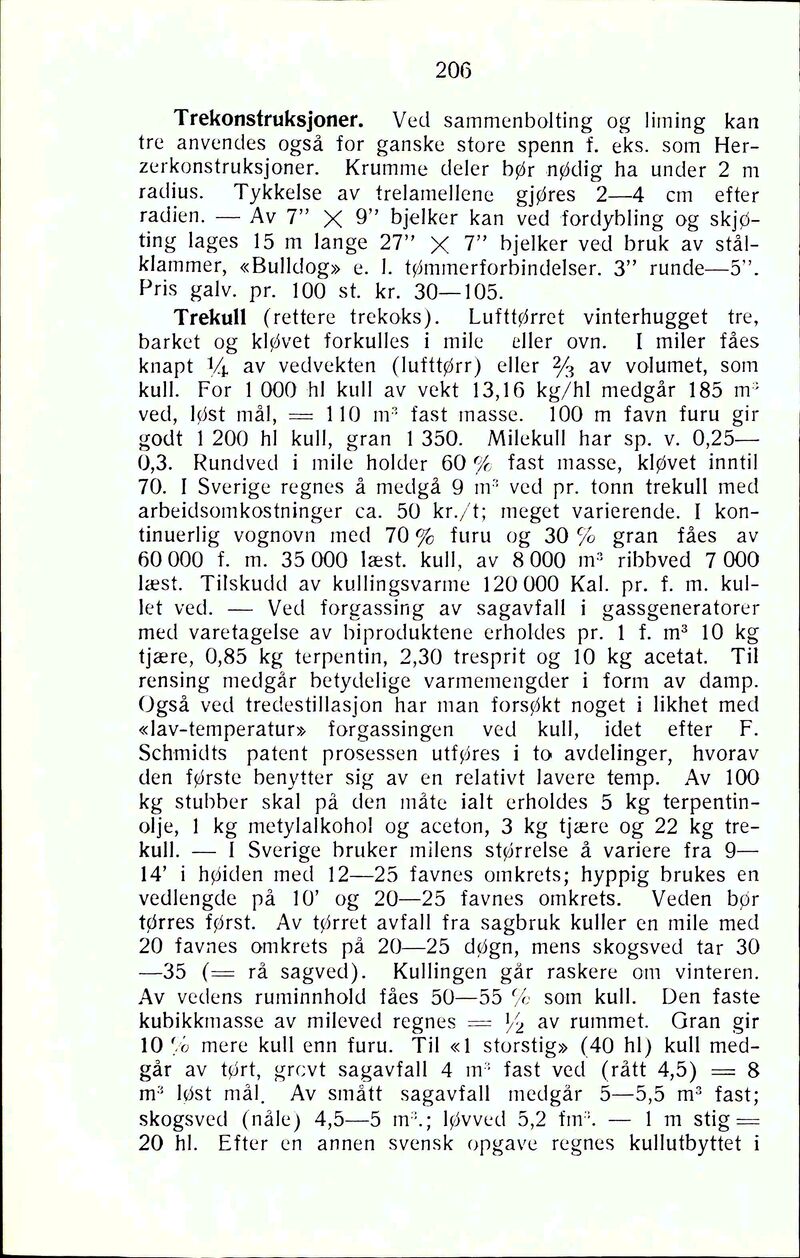

206
Trekonstruksjoner. Ved sammenbolting og liming kan
tre anvendes også for ganske store spenn f. eks. som Her
zerkonstruksjoner. Krumme deler bør nødig ha under 2 m
radius. Tykkelse av trelamellene gjøres 2—4 cm efter
radien. — Av 7" X 9" bjelker kan ved fordybling og skjø
ting lages 15 m lange 27" X 7" bjelker ved bruk av stål
klammer, «Bulldog» e. 1. tømmerforbindelser. 3" runde—5".
Pris galv. pr. 100 st. kr. 30—105.
Trekull (rettere trekoks). Lufttørret vinterhugget tre,
barket og kløvet forkulles i mile eller ovn. I miler fåes
knapt av vedvekten (lufttørr) eller % av volumet, som
kull. For 1 000 hl kull av vekt 13,16 kg/hl medgår 185 m3
ved, løst mål, = 110 ro8 fast masse. 100 m favn furu gir
godt 1 200 hl kull, gran 1 350. Milekull har sp. v. 0,25—
0,3. Rundved i mile holder 60 % fast masse, kløvet inntil
70. I Sverige regnes å medgå 9 ma ved pr. tonn trekull med
arbeidsomkostninger ca. 50 kr./t; meget varierende. I kon
tinuerlig vognovn med 70 % furu og 30 % gran fåes av
60 000 f. m. 35 000 læst. kull, av 8 000 m3 ribbved 7 000
læst. Tilskudd av kullingsvarme 120 000 Kal. pr. f. m. kul
let ved. — Ved forgassing av sagavfall i gassgeneratorer
med varetagelse av biproduktene erholdes pr. 1 f. m3 10 kg
tjære, 0,85 kg terpentin, 2,30 tresprit og 10 kg acetat. Til
rensing medgår betydelige varmemengder i form av damp.
Også ved tredestillasjon har man forsøkt noget i likhet med
«lav-temperatur» forgassingen ved kull, idet efter F.
Schmidts patent prosessen utføres i to avdelinger, hvorav
den første benytter sig av en relativt lavere temp. Av 100
kg stubber skal på den måte ialt erholdes 5 kg terpentin
olje, 1 kg metylalkohol og aceton, 3 kg tjære og 22 kg tre
kull. — I Sverige bruker milens størrelse å variere fra 9—
14’ i høiden med 12—25 favnes omkrets; hyppig brukes en
vedlengde på 10’ og 20—25 favnes omkrets. Veden bør
tørres først. Av tørret avfall fra sagbruk kulier en mile med
20 favnes omkrets på 20—25 døgn, mens skogsved tar 30
—35 (= rå sagved). Kullingen går raskere om vinteren.
Av vedens ruminnhold fåes 50—55 % som kull. Den faste
kubikkmasse av mileved regnes = y2 av rummet. Gran gir
10 % mere kull enn furu. Til «1 storstig» (40 hl) kull med
går av tørt, grovt sagavfall 4 m3 fast ved (rått 4,5) = 8
m3 løst mål. Av smått sagavfall medgår 5—5,5 m3 fast;
skogsved (nåle) 4,5—5 m3.; løvved 5,2 fnr. —1 m stig =
20 hl. Efter en annen svensk opgave regnes kullutbyttet i
