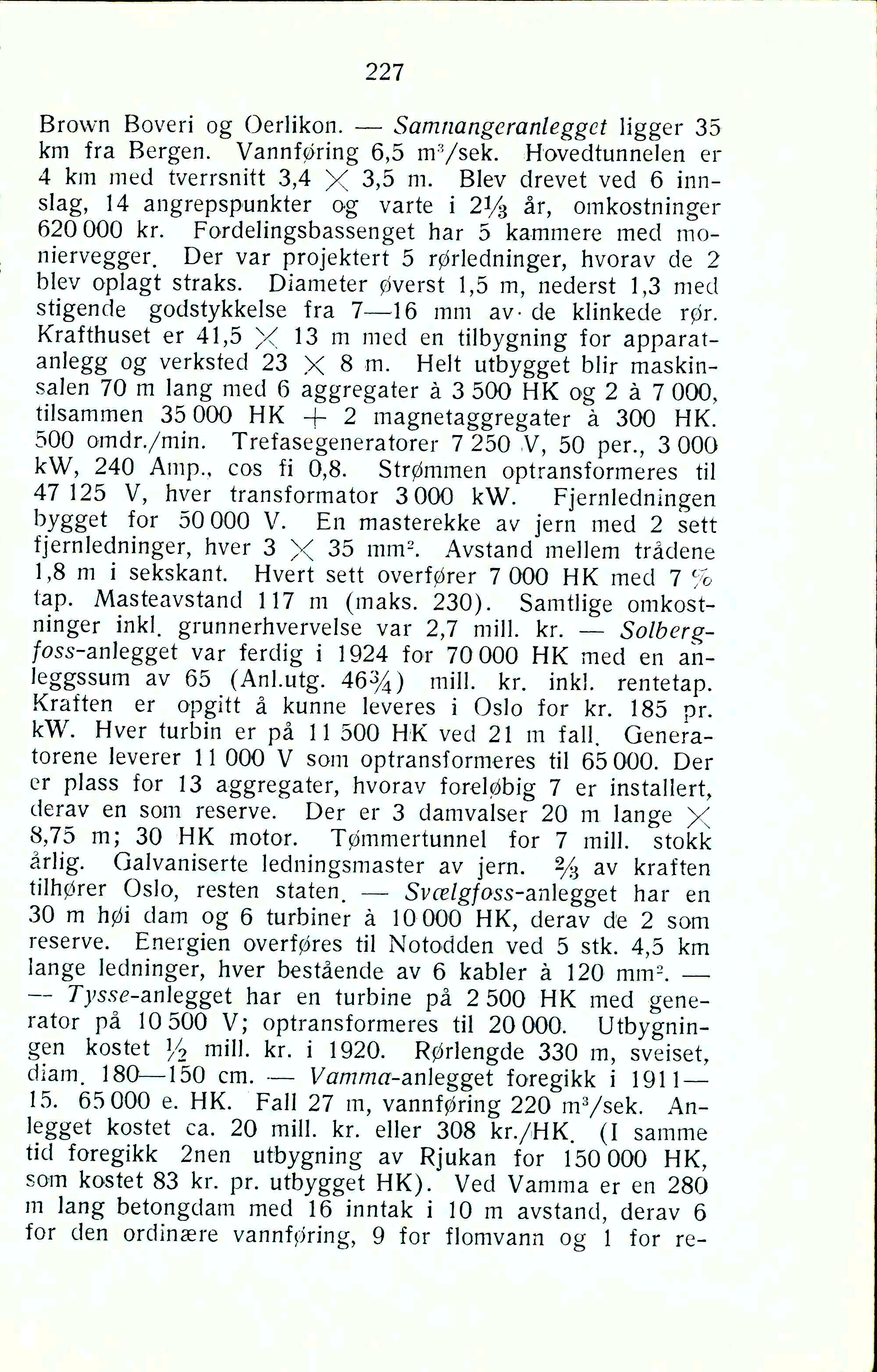

227
Brown Boveri og Oerlikon. — Samnangeranlegget ligger 35
km fra Bergen. Vannføring 6,5 m3/sek. Hovedtunnelen er
4 km med tverrsnitt 3,4 X 3,5 m. Blev drevet ved 6 inn
slag, 14 angrepspunkter og varte i 2l/3 år, omkostninger
620 000 kr. Fordelingsbassenget har 5 kammere med mo
niervegger. Der var projektert 5 rørledninger, hvorav de 2
blev oplagt straks. Diameter øverst 1,5 m, nederst 1,3 med
stigende godstykkelse fra 7—16 mm av- de klinkede rør.
Krafthuset er 41,5 X 13 m med en tilbygning for apparat
anlegg og verksted 23 X Bm. Helt utbygget blir maskin
salen 70 m lang med 6 aggregater å 3 500 HK og 2 å 7 000,
tilsammen 35 000 HK + 2 magnetaggregater å 300 HK.
500 omdr./min. Trefasegeneratorer 7 250 ,V, 50 per., 3 000
kW, 240 Amp., cos fi 0,8. Strømmen optransformeres til
47 125 V, hver transformator 3 000 kW. Fjernledningen
bygget for 50 000 V. En masterekke av jern med 2 sett
fjernledninger, hver 3X 35 mm2. Avstand mellem trådene
1,8 m i sekskant. Hvert sett overfører 7 000 HK med 7 %
tap. Masteavstand 117 m (maks. 230). Samtlige omkost
ninger inkl. grunnerhvervelse var 2,7 mill. kr. — Solberg
/oss-anlegget var ferdig i 1924 for 70 000 HK med en an
leggssum av 65 (Anl.utg. 46%) mill. kr. inkl. rentetap.
Kraften er opgitt å kunne leveres i Oslo for kr. 185 pr.
kW. Hver turbin er på 11 500 HK ved 21 m fall. Genera
torene leverer 1 1 000 V som optransformeres til 65 000. Der
er plass for 13 aggregater, hvorav foreløbig 7 er installert,
derav en som reserve. Der er 3 damvalser 20 m lange X
8,75 m; 30 HK motor. Tømmertunnel for 7 mill. stokk
årlig. Galvaniserte ledningsmaster av jern. % av kraften
tilhører Oslo, resten staten. — Svæ/g/ass-anlegget har en
30 m høi dam og 6 turbiner å 10 000 HK, derav ete 2 som
reserve. Energien overføres til Notodden ved 5 stk. 4,5 km
lange ledninger, hver bestående av 6 kabler å 120 mm2. —
— Tysse-smtegget har en turbine på 2 500 HK med gene
rator på 10 500 V; optransformeres til 20 000. Utbygnin
gen kostet y2 mill. kr. i 1920. Rørlengde 330 m, sveiset,
diam. 180—150 cm. — Vamma-anlegget foregikk i 1911 —
15. 65 000 e. HK. Fall 27 m, vannføring 220 m3/sek. An
legget kostet ca. 20 mill. kr. eller 308 kr./HK. (I samme
tid foregikk 2nen utbygning av Rjukan for 150 000 HK,
som kostet 83 kr. pr. utbygget HK). Ved Vamma er en 280
m lang betongdam med 16 inntak i 10 m avstand, derav 6
for den ordinære vannføring, 9 for flomvann og 1 for re
