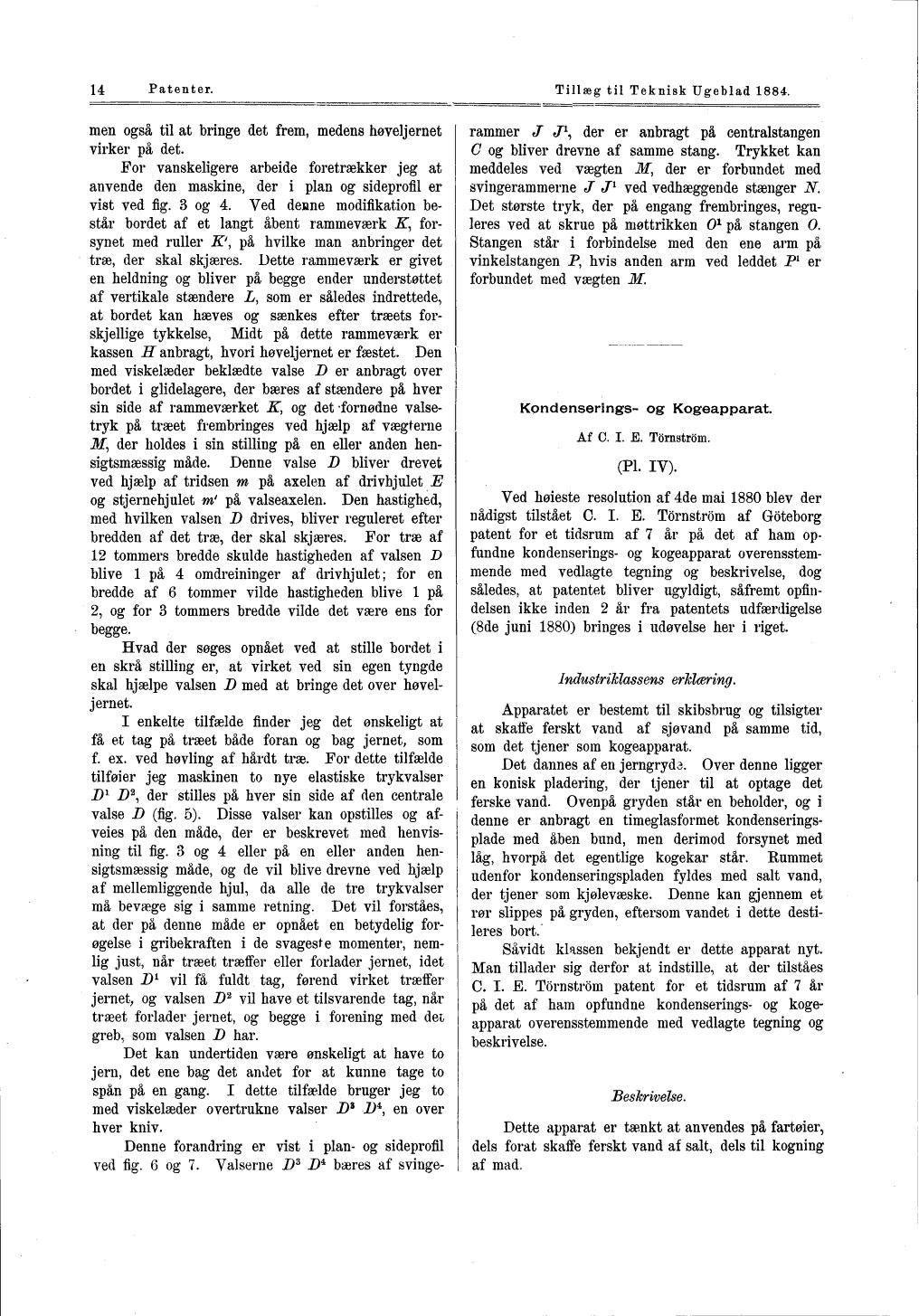

men også til at bringe det frem, medens høveljernet
virker på det.
For vanskeligere arbeide foretrækker jeg at
anvende den maskine, der i plan og sideprofil er
vist ved flg. 3 og 4. Ved denne modifikation
består bordet af et langt åbent ramrneværk -BT,
forsynet med ruller K\ på hvilke man anbringer det
træ, der skal skjæres. Dette ramme værk er givet
en heldning og bliver på begge ender understøttet
af vertikale stændere L, som er således indrettede,
at bordet kan hæves og sænkes efter træets
forskjellige tykkelse, Midt på dette rammeværk er
kassen H anbragt, hvori høveljernet er fæstet. Den
med viskelæder beklædte valse D er anbragt over
bordet i glidelagere, der bæres af stændere på hver
sin side af rammeværket K, og det -fornødne
valsetryk på træet frembringes ved hjælp af vægterne
Jf, der holdes i sin stilling på en eller anden
hensigtsmæssig måde. Denne valse D bliver drevet
ved hjælp af tridsen m på axelen af drivhjulet E
og stjernehjulet m’ på valseaxelen. Den hastighed,
med hvilken valsen D drives, bliver reguleret efter
bredden af det træ, der skal skjæres. For træ af
12 tommers bredde skulde hastigheden af valsen D
blive l på 4 omdreininger af drivhjulet; for en
bredde af 6 tommer vilde hastigheden blive l på
2, og for 3 tommers bredde vilde det være ens for
begge.
Hvad der søges opnået ved at stille bordet i
en skrå stilling er, at virket ved sin egen tyngde
skal hjælpe valsen D med at bringe det over
høveljernet.
I enkelte tilfælde finder jeg det ønskeligt at
få et tag på træet både foran og bag jernet, som
f. ex. ved høvling af hårdt træ. For dette tilfælde
tilføier jeg maskinen to nye elastiske trykvalser
D1 Z)2, der stilles på hver sin side af den centrale
valse D (flg. 5). Disse valser kan opstilles og
af-veies på den måde, der er beskrevet med
henvisning til flg. 3 og 4 eller på en eller anden
hensigtsmæssig måde, og de vil blive drevne ved hjælp
af mellemliggende hjul, da alle de tre trykvalser
må bevæge sig i samme retning. Det vil forståes,
at der på denne måde er opnået en betydelig
forøgelse i gribekraften i de svageste momenter,
nemlig just, når træet træffer eller forlader jernet, idet
valsen D1 vil få fuldt tag, førend virket træffer
jernet, og valsen D2 vil have et tilsvarende tag, når
træet forlader jernet, og begge i forening med del
greb, som valsen D har.
Det kan undertiden være ønskeligt at have to
jern, det ene bag det andet for at kunne tage to
spån på en gang. I dette tilfælde bruger jeg to
med viskelæder overtrukne valser D3 D4, en over
hver kniv.
Denne forandring er vist i plan- og sideprofil
ved flg. 6 og 7. Valserne D3 D4 bæres af svinge-
rammer J J1, der er anbragt på centralstangen
C og bliver drevne af samme stang. Trykket kan
meddeles ved vægten M, der er forbundet med
svingerammerne J J1 ved vedhæggende stænger N.
Det største tryk, der på engang frembringes,
reguleres ved at skrue på møttrikken O1 på stangen O.
Stangen står i forbindelse med den ene arm på
vinkelstangen P, hvis anden arm ved leddet P1 er
forbundet med vægten M.
Kondenserings- og Kogeapparat.
Af C. I. E. Törnström.
(PI. IV).
Ved høieste resolution af 4de mai 1880 blev der
nådigst tilstået C. I. E. Tornstrom af Goteborg
patent for et tidsrum af 7 år på det af ham
opfundne kondenserings- og kogeapparat
overensstemmende med vedlagte tegning og beskrivelse, dog
således, at patentet bliver ugyldigt, såfremt
opfindelsen ikke inden 2 år fra patentets udfærdigelse
(8de juni 1880) bringes i udøvelse her i riget.
Industriklassens erklæring.
Apparatet er bestemt til skibsbrug og tilsigter
at skaffe ferskt vand af sjøvand på samme tid,
som det tjener som kogeapparat.
Det dannes af en jerngryda. Over denne ligger
en konisk pladering, der tjener til at optage det
ferske vand. Ovenpå gryden står en beholder, og i
denne er anbragt en timeglasformet
kondenserings-plade med åben bund, men derimod forsynet med
låg, hvorpå det egentlige kogekar står. Rummet
udenfor kondenseringspladen fyldes med salt vand,
der tjener som kjølevæske. Denne kan gjennem et
rør slippes på gryden, eftersom vandet i dette
desti-leres bort.
Såvidt klassen bekjendt er dette apparat nyt.
Man tillader sig derfor at indstille, at der tilståes
C* I. E. Tornstrom patent for et tidsrum af 7 år
på det af ham opfundne kondenserings- og
kogeapparat overensstemmende med vedlagte tegning og
beskrivelse.
’Beskrivelse.
Dette apparat er tænkt at anvendes på fartøier,
dels forat skaffe ferskt vand af salt, dels til kogning
af mad.
