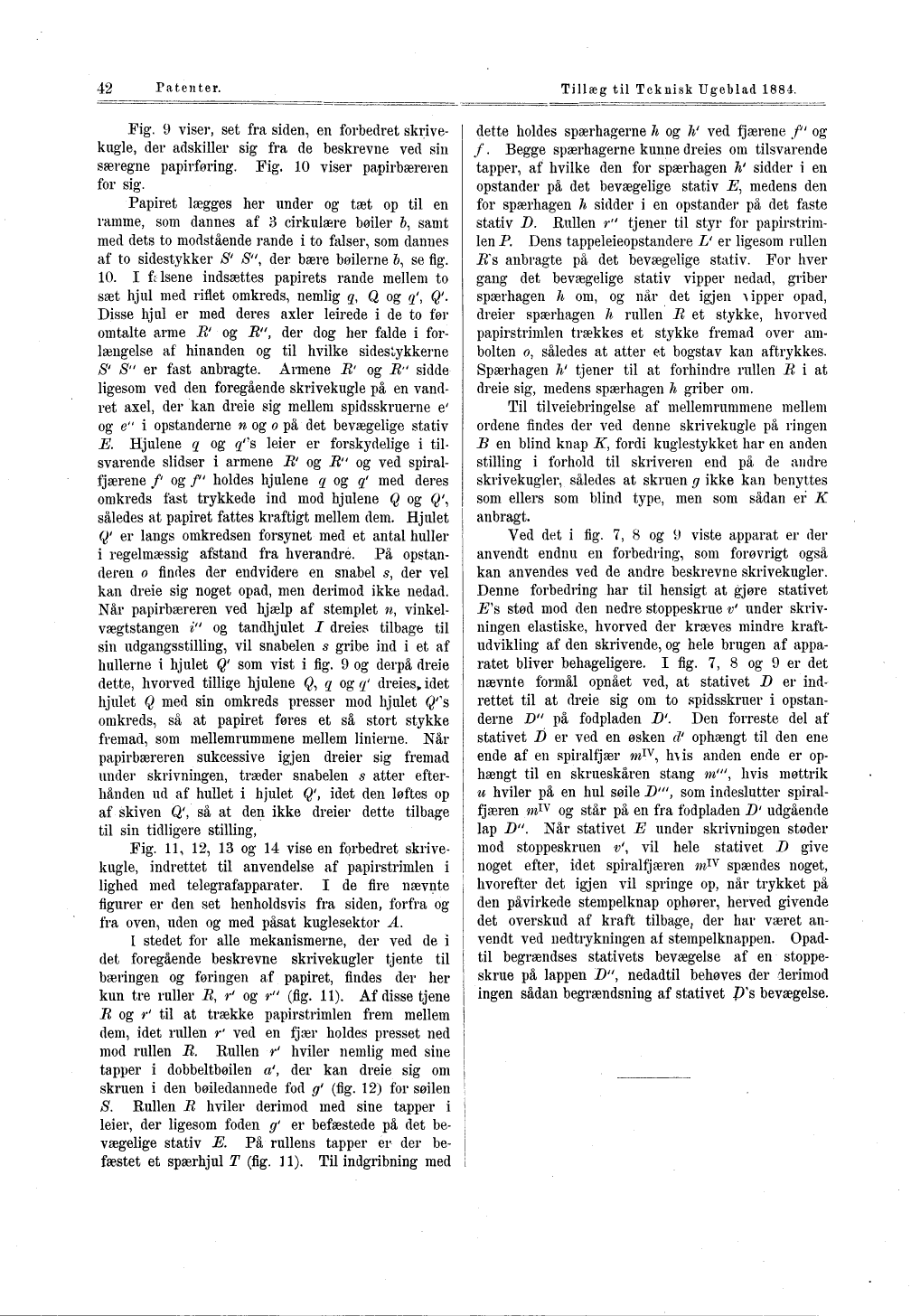

Fig. 9 viser, set fra siden, en forbedret
skrivekugle, der adskiller sig fra de beskrevne ved sin
særegne papirføring. Fig, 10 viser papirbæreren
for sig.
Papiret lægges her under og tæt op til en
ramme, som dannes af 3 cirkulære bøiler &, samt
med dets to modstående rande i to falser, som dannes
af to sidestykker S’ $", der bære bøilerne &, se flg.
10. I filsene indsættes papirets rande mellem to
sæt hjul med riflet omkreds, nemlig g, Q og #’, Q’.
Disse hjul er med deres axler leirede i de to før
omtalte arme E’ og E", der dog her falde i
forlængelse af hinanden og til hvilke sidestykkerne
S’ S" er fast anbragte. Armene E’ og E" sidde
ligesom ved den foregående skrivekugle på en
vandret axel, der kan dreie sig mellem spidsskruerne e’
og e" i opstanderne n og o på det bevægelige stativ
E. Hjulene q og g"s leier er forskydelige i
tilsvarende slidser i armene jR’ og R1 og ved
spiral-fjærene /’ og /" holdes hjulene q og q’ med deres
omkreds fast trykkede ind mod hjulene Q og Q’,
således at papiret fattes kraftigt mellem dem. Hjulet
Q’ er langs omkredsen forsynet med et antal huller
i regelmæssig afstand fra hverandre. På
opstanderen o findes der endvidere en snabel s, der vel
kan dreie sig noget opad, men derimod ikke nedad.
Når papirbæreren ved hjælp af stemplet w,
vinkel-vægtstangen i" og tandhjulet J dreies tilbage til
sin udgangsstilling, vil snabelen s gribe ind i et af
hullerne i hjulet Q1 som vist i flg. 9 og derpå dreie
dette, hvorved tillige hjulene Q, q og q’ dreies,, idet
hjulet Q med sin omkreds presser mod hjulet Qr$
omkreds, så at papiret føres et så stort stykke
fremad, som mellemrummene mellem linierne. Når
papirbæreren sukcessive igjen dreier sig fremad
under skrivningen, træder snabelen s atter
efterhånden ud af hullet i hjulet Q’, idet den løftes op
af skiven Q’, så at den ikke dreier dette tilbage
til sin tidligere stilling,
Fig. 11, 12, 13 og 14 vise en forbedret
skrivekugle, indrettet til anvendelse af papirstrimlen i
lighed med telegrafapparater. I de fire nævnte
figurer er den set henholdsvis fra siden, forfra og
fra oven, uden og med påsat kuglesektor A.
l stedet for alle mekanismerne, der ved de i
det foregående beskrevne skrivekugler tjente til
bæringen og føringen af papiret, findes der her
kun tre ruller E, r1 og r" (flg. 11). Af disse tjene
E og r’ til at trække papirstrimlen frem mellem
dem, idet rullen r’ ved en fjær holdes presset ned
mod rullen E. Rullen -r’ hviler nemlig med sine
tapper i dobbeltbøilen a’, der kan dreie sig om
skruen i den bøiledannede fod g’ (flg. 12) for søilen
8. Rullen E hviler derimod med sine tapper i
leier, der ligesom foden g* er befæstede på det
bevægelige stativ E. På rullens tapper er der
befæstet et spærhjul T (flg. ] 1). Til indgribning med
dette holdes spærhagerne h og h’ ved fjærene /" og
/. Begge spærhagerne kunne dreies om tilsvarende
tapper, af hvilke den for spærhagen h’ sidder i en
opstander på det bevægelige stativ l?, medens den
for spærhagen h sidder i en opstander på det faste
stativ D. Rullen r11 tjener til styr f6r
papirstrimlen P. Dens tappeleieopstandere L’ er ligesom rullen
-R’s anbragte på det bevægelige stativ. For hver
gang det bevægelige stativ vipper nedad, griber
spærhagen h om, og når det igjen upper opad,
dreier spærhagen h rullen E et stykke, hvorved
papirstrimlen trækkes et stykke fremad over
ambolten o, således at atter et bogstav kan aftrykkes.
Spærhagen h’ tjener til at forhindre rullen B i at
dreie sig, medens spærhagen h griber om.
Til tilvejebringelse af mellemrummene mellem
ordene findes der ved denne skrivekugle på ringen
B en blind knap K, fordi kuglestykket har en anden
stilling i forhold til skriveren end på de andre
skrivekugler, således at skruen g ikke kan benyttes
som ellers som blind type, men som sådan er K
anbragt.
Ved det i flg. 7, 8 og 9 viste apparat er der
anvendt endnu en forbedring, som forøvrigt også
kan anvendes ved de andre beskrevne skrivekugler.
Denne forbedring har til hensigt at gjøre stativet
ÆTs stød mod den nedre stoppeskrue v1 under
skrivningen elastiske, hvorved der kræves mindre
kraftudvikling af den skrivende, og hele brugen af
apparatet bliver behageligere. I flg. 7, 8 og 9 er det
nævnte formål opnået ved, at stativet D er
indrettet til at dreie sig om to spidsskruer i
opstanderne D" på fodpladen D’. Den forreste del af
stativet Z) er ved en øsken dé ophængt til den ene
ende af en spiralfjær miv, h\is anden ende er
ophængt til en Skrueskåren stang m’", hvis møttrik
u hviler på en hul søile D’", som indeslutter
spiral-fjæren wiv og står på en fra fodpladen D’ udgående
lap D". Når stativet E under skrivningen støder
mod stoppeskruen v\ vil hele stativet D give
noget efter, idet spiralfjæren mlN spændes noget,
hvorefter det igjen vil springe op, når trykket på
den påvirkede stempelknap ophører, herved givende
det overskud af kraft tilbage, der har været
anvendt ved nedtrykningen af stempelknappen.
Opad-til begrændset stativets bevægelse af en
stoppe-skrue på lappen D", nedadtil behøves der derimod
ingen sådan begrændsning af stativet JTs bevægelse.
