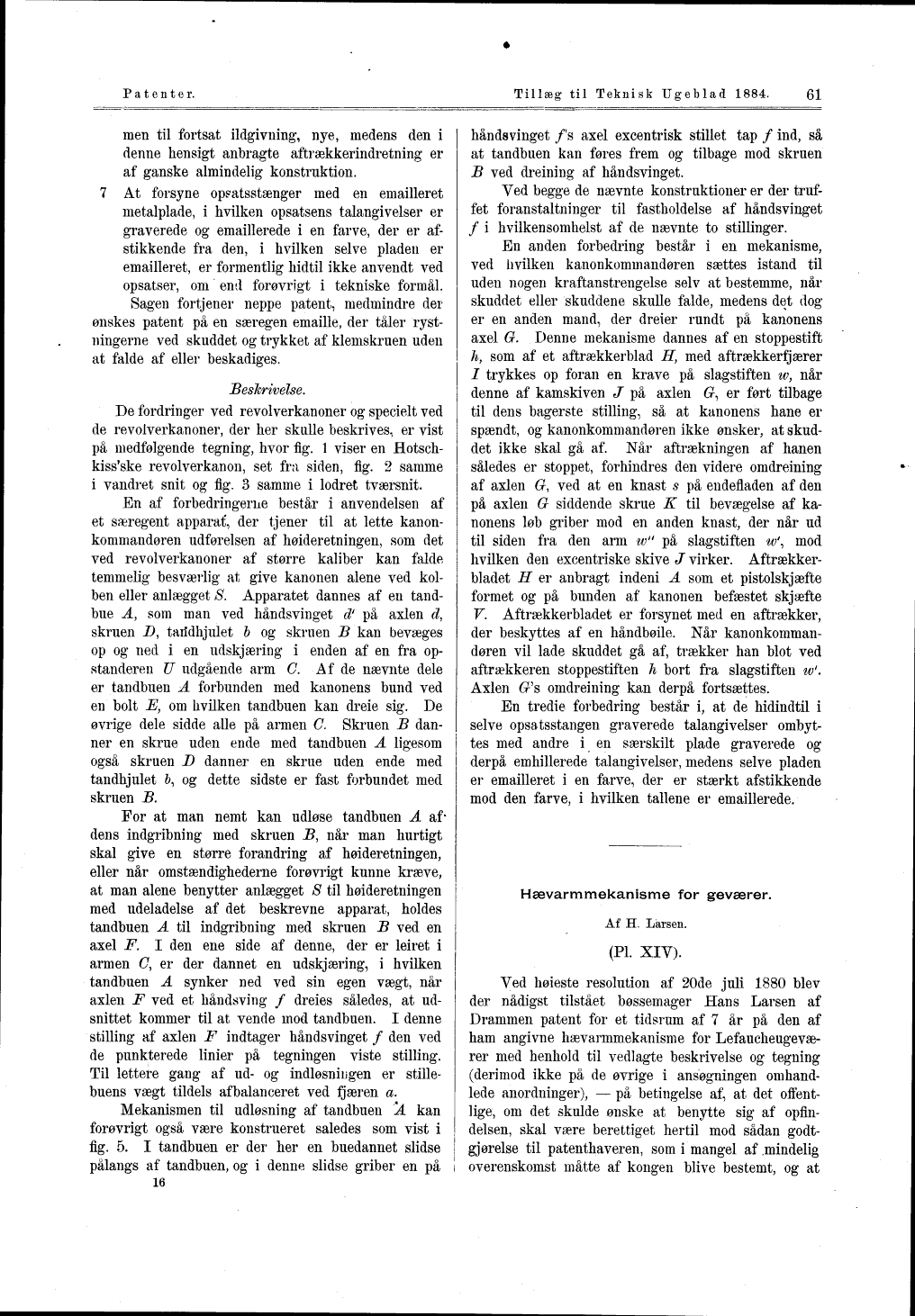

men til fortsat ildgivning, nye, medens den i
denne hensigt anbragte aftrækkerindretning er
af ganske almindelig konstruktion.
7 At forsyne opeatsstænger med en emailleret
metalplade, i hvilken opsatsens talangivelser er
graverede og emaillerede i en farve, der er
afstikkende fra den, i hvilken selve pladen er
emailleret, er formentlig hidtil ikke anvendt ved
opsatser, om end forøvrigt i tekniske formål.
Sagen fortjener neppe patent, medmindre der
ønskes patent på en særegen emaille, der tåler
rystningerne ved skuddet og trykket af klemskruen uden
at falde af eller beskadiges.
Beskrivelse.
De fordringer ved revolverkanoner og specielt ved
de revolverkanoner, der her skulle beskrives, er vist
på medfølgende tegning, hvor flg. l viser en
Hotsch-kiss’ske revolverkanon, set fra siden, flg. 2 samme
i vandret snit og flg. 3 samme i lodret tværsnit.
En af forbedringerne består i anvendelsen af
et særegent apparat’, der tjener til at lette
kanonkommandøren udførelsen af høideretningen, som det
ved revolverkanoner af større kaliber kan falde
temmelig besværlig at give kanonen alene ved
kolben eller anlægget 8. Apparatet dannes af en
tandbue A, som man ved håndsvinget d’ på axlen d,
skruen D, taiidhjulet l og skruen S kan bevæges
op og ned i en udskjæring i enden af en fra
opstanderen U udgående arm C. Af de nævnte dele
er tandbuen A forbunden med kanonens bund ved
en bolt E, om hvilken tandbuen kan dreie sig. De
øvrige dele sidde alle på armen C. Skruen S
danner en skrue uden ende med tandbuen A ligesom
også skruen D danner en skrue uden ende med
tandhjulet 6, og dette sidste er fast forbundet med
skruen B.
For at man nemt kan udløse tandbuen A af
dens indgribning med skruen JB, når man hurtigt
skal give en større forandring af høideretningen,
eller når omstændighederne forøvrigt kunne kræve,
at man alene benytter anlægget S til høideretningen
med udeladelse af det beskrevne apparat, holdes
tandbuen A til indgribning med skruen B ved en
axel F. I den ene side af denne, der er leiret i
armen £7, er der dannet en udskjæring, i hvilken
tandbuen A synker ned ved sin egen vægt, når
axlen F ved et håndsving / dreies således, at
udsnittet kommer til at vende mod tandbuen. I denne
stilling af axlen F indtager håndsvinget / den ved
de punkterede linier på tegningen viste stilling.
Til lettere gang af ud- og indløsnhigen er
stillebuens vægt tildels afbalanceret ved fjæren a.
Mekanismen til udløsning af tandbuen *A kan
forøvrigt også være konstrueret saledes som vist i
flg. 5. I tandbuen er der her en buedannet slidse
pålangs af tandbuen, og i denne slidse griber en på
16
håndsvinget /’s axel excentrisk stillet tap / ind, så
at tandbuen kan føres frem og tilbage mod skruen
B ved dreining af håndsvinget.
Ved begge de nævnte konstruktioner er der
truffet foranstaltninger til fastholdelse af håndsvinget
/ i hvilkensomhelst af de nævnte to stillinger.
En anden forbedring består i en mekanisme,
ved livilken kanonkommandøren sættes istand til
uden nogen kraftanstrengelse selv at bestemme, når
skuddet eller skuddene skulle falde, medens det dog
er en anden mand, der dreier rundt på kanonens
axel G. Denne mekanisme dannes af en stoppestift
h, som af et aftrækkerblad H, med af trækker f j ærer
I trykkes op foran en krave på slagstiften w, når
denne af kamskiven J på axlen (?, er ført tilbage
til dens bagerste stilling, så at kanonens hane er
spændt, og kanonkommandøren ikke ønsker, at
skuddet ikke skal gå af. Når aftrækningen af hanen
således er stoppet, forhindres den videre Omdreining
af axlen 6r, ved at en knast s på endefladen af den
på axlen G siddende skrue K til bevægelse af
kanonens løb griber mod en anden knast, der når ud
til siden fra den arm w" på slagstiften w’, mod
hvilken den excentriske skive J virker.
Aftrækkerbladet H er anbragt indeni A som et pistolskjæfte
formet og på bunden af kanonen befæstet skjæfte
V. Aftrækkerbladet er forsynet med en aftrækker,
der beskyttes af en håndbøile. Når
kanonkommandøren vil lade skuddet gå af, trækker han blot ved
aftrækkeren stoppestiften h bort fra slagstiften w1.
Axlen 6r’s Omdreining kan derpå fortsættes.
En tredie forbedring består i, at de hidindtil i
selve opsatsstangen graverede talangivelser
ombyttes med andre i en særskilt plade graverede og
derpå emhillerede talangivelser, medens selve pladen
er emailleret i en farve, der er stærkt afstikkende
mod den farve, i hvilken tallene er emaillerede.
Hævarmmekanisme for geværer.
Af H. Larsen.
(PI. XIV).
Ved høieste resolution af 20de juli 1880 blev
der nådigst tilstået bøssemager Hans Larsen af
Drammen patent for et tidsrum af 7 år på den af
ham angivne hævarmmekanisme for
Lefaucheugevæ-rer med henhold til vedlagte beskrivelse og tegning
(derimod ikke på de øvrige i ansøgningen
omhandlede anordninger), - på betingelse af, at det
offentlige, om det skulde ønske at benytte sig af
opfindelsen, skal være berettiget hertil mod sådan
godt-gjørelse til patenthaveren, som i mangel af.mindelig
overenskomst måtte af kongen blive bestemt, og at
