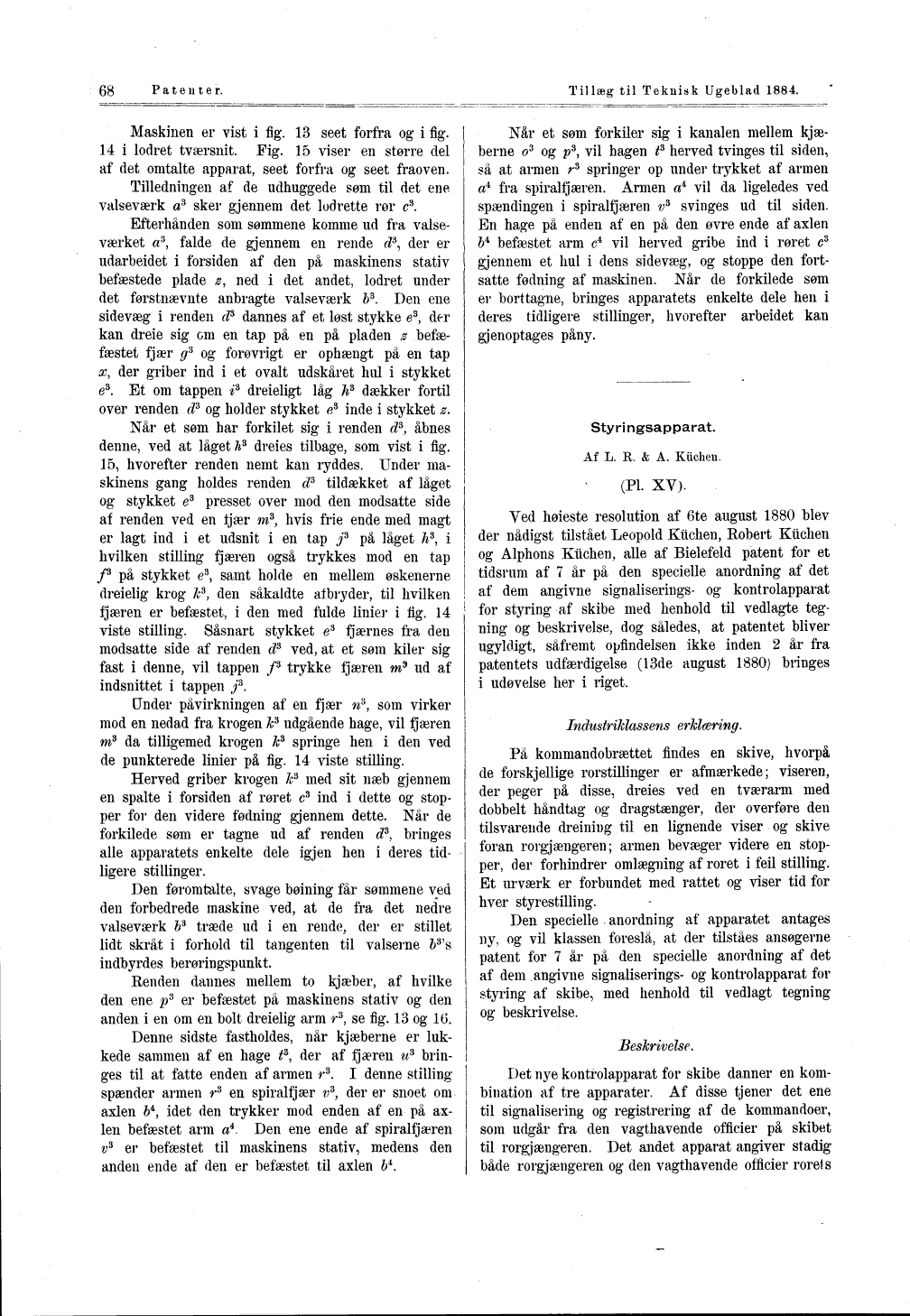

Maskinen er vist i flg. 13 seet forfra og i flg.
14 i lodret tværsnit. Fig. 15 viser en større del
af det omtalte apparat, seet forfra og seet fraoven.
Tilledningen af de udhuggede søm til det ene
valseværk a3 sker gjennem det lodrette rør c3.
Efterhånden som sømmene komme ud fra
valseværket a3, falde de gjennem en rende d3, der er
udarbeidet i forsiden af den på maskinens stativ
befæstede plade ø, ned i det andet, lodret under
det førstnævnte anbragte valseværk &3. Den ene
sidevæg i renden cP dannes af et løst stykke e3, der
kan dreie sig om en tap på en på pladen a
befæ-fæstet fjær g* og forøvrigt er ophængt på en tap
x, der griber ind i et ovalt udskåret hul i stykket
e3. Et om tappen i* dreieligt låg W dækker fortil
over renden d3 og holder stykket e? inde i stykket 8.
Når et søm har forkilet sig i renden d3, åbnes
denne, ved at låget A8 dreies tilbage, som vist i flg.
15, hvorefter renden nemt kan ryddes. Under
maskinens gang holdes renden d3 tildækket af låget
og stykket e3 presset over mod den modsatte side
af renden ved en tjær m3, hvis frie ende med magt
er lagt ind i et udsnit i en tap / på låget W, i
hvilken stilling fjæren også trykkes mod en tap
/3 på stykket <?3, samt holde en mellem øskenerne
dreielig krog Æ3, den såkaldte afbryder, til hvilken
fjæren er befæstet, i den med fulde linier i flg. 14
viste stilling. Såsnart stykket e’6 fjærnes fra den
modsatte side af renden d3 ved, at et søm kiler sig
fast i denne, vil tappen /3 trykke fjæren m9 ud af
indsnittet i tappen j3.
Under påvirkningen af en fjær n3, som virker
mod en nedad fra krogen k3 udgående hage, vil fjæren
m3 da tilligemed krogen F springe hen i den ved
de punkterede linier på flg. 14 viste stilling.
Herved griber krogen A3 med sit næb gjennem
en spalte i forsiden af røret c3 ind i dette og
stopper for den videre fedning gjennem dette. Når de
forkilede søm er tagne ud af renden d3, bringes
alle apparatets enkelte dele igjen hen i deres
tidligere stillinger.
Den føromtalte, svage bøining får sømmene ved
den forbedrede maskine ved, at de fra det nedre
valseværk b3 træde ud i en rende, der er stillet
lidt skråt i forhold til tangenten til valserne &3’s
indbyrdes berøringspunkt.
Renden dannes mellem to kjæber, af hvilke
den ene p3 er befæstet på maskinens stativ og den
anden i en om en bolt dreielig arm r3, se flg. 13 og 16.
Denne sidste fastholdes, når kjæberne er
lukkede sammen af en hage t3, der af fjæren w3
bringes til at fatte enden af armen r3. I denne stilling
spænder armen r3 en spiralfjær v3, der er snoet om
axlen &4, idet den trykker mod enden af en på
ax-len befæstet arm a4. Den ene ende af spiralfjæren
v* er befæstet til maskinens stativ, medens den
anden ende af den er befæstet til axlen 64,
Når et søm forkiler sig i kanalen mellem
kjæberne o3 og p3, vil hagen t3 herved tvinges til siden,
så at armen r3 springer op under trykket af armen
a4 fra spiralfjæren. Armen a4 vil da ligeledes ved
spændingen i spiralfjæren v3 svinges ud til siden.
En hage på enden af en på den øvre ende af axlen
64 befæstet arm c4 vil herved gribe ind i røret c3
gjennem et hul i dens sidevæg, og stoppe den
fortsatte fødning af maskinen. Når de forkilede søm
er borttagne, bringes apparatets enkelte dele hen i
deres tidligere stillinger, hvorefter arbeidet kan
gjenoptages påny.
Styringsapparat.
Af L. R. & A. Küchen.
(PI. XV).
Ved høieste resolution af 6te august 1880 blev
der nådigst tilstået Leopold Kiichen, Robert Etichen
og Alphons Kiichen, alle af Bielefeld patent for et
tidsrum af 7 år på den specielle anordning af det
af dem angivne signaliserings- og kontrolapparat
for styring af skibe med henhold til vedlagte
tegning og beskrivelse, dog således, at patentet bliver
ugyldigt, såfremt opfindelsen ikke inden 2 år fra
patentets udfærdigelse (13de august 1880) bringes
i udøvelse her i riget.
Industriklassens erklæring.
På kommandobrættet findes en skive, hvorpå
de forskjellige rorstillinger er afmærkede; viseren,
der peger på disse, dreies ved en tværarm med
dobbelt håndtag og dragstænger, der overføre den
tilsvarende dreining til en lignende viser og skive
foran rorgjængeren; armen bevæger videre en
stopper, der forhindrer omlægning af roret i feil stilling.
Et urværk er forbundet med rattet og viser tid for
hver styrestilling.
Den specielle anordning af apparatet antages
ny, og vil klassen foreslå, at der tilståes ansøgerne
patent for 7 år på den specielle anordning af det
af dem angivne signaliserings- og kontrolapparat for
styring af skibe, med henhold til vedlagt tegning
og beskrivelse.
Beskrivelse.
Det nye kontrolapparat for skibe danner en
kombination af tre apparater. Af disse tjener det ene
til signalisering og registrering af de kommandoer,
som udgår fra den vagthavende officier på skibet
til rorgjængeren. Det andet apparat angiver stadig
både rorgjængeren og den vagthavende officier rorets
