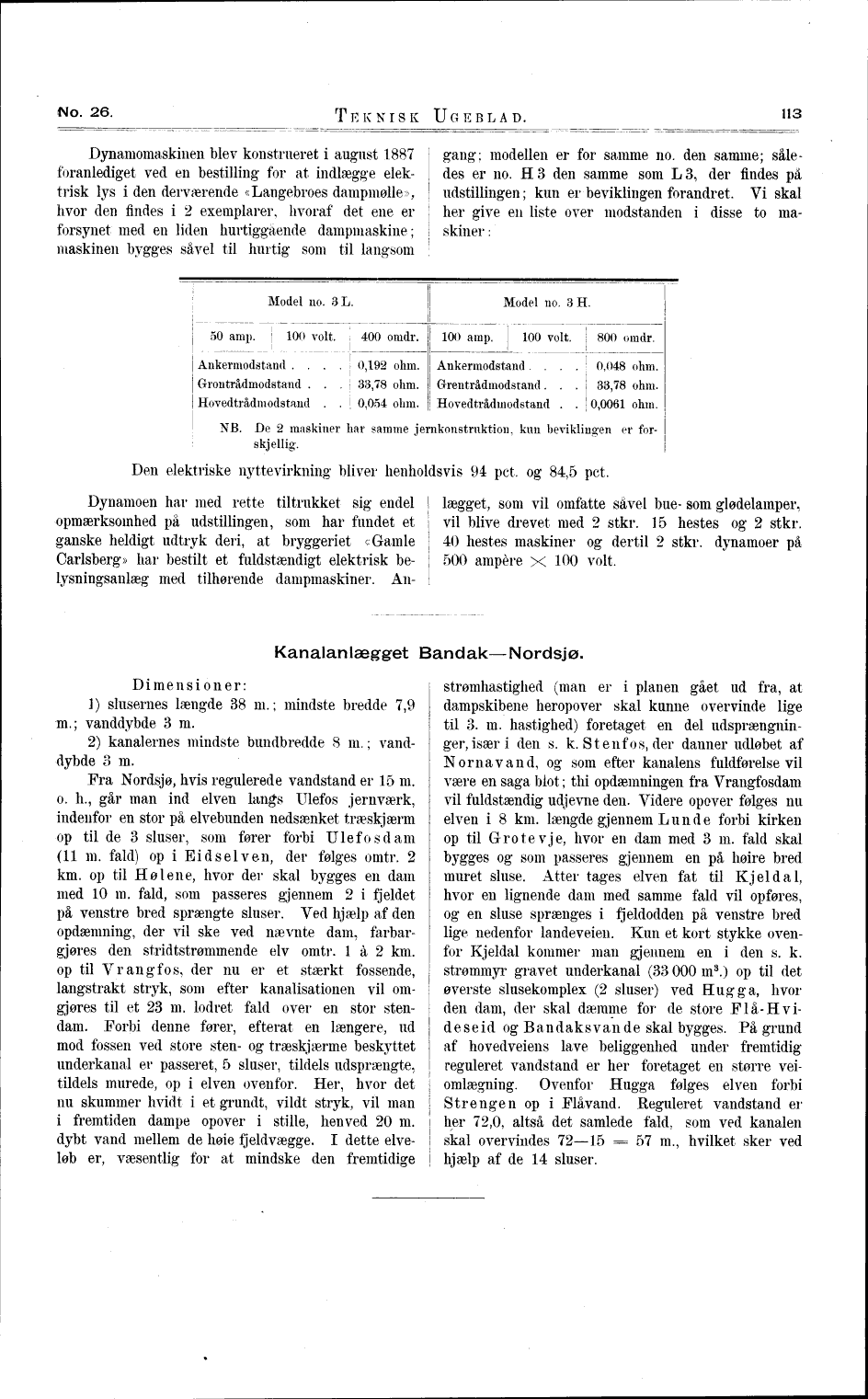

Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
No. 26.
TEKNISK UGEBLAD.
113
Dynamomaskinen blev konstrueret i august 1887
foranlediget ved en bestilling for at indlægge
elektrisk lys i den derværende «Langebroes dampmølle»,
hvor den findes i 2 exemplarer, hvoraf det ene er
forsynet med en liden hurtiggående dampmaskine;
maskinen bygges såvel til hurtig som til langsom
gang; modellen er for samme no. den samme;
således er no. H 3 den samme som L 3, der findes på
udstillingen; kun er beviklingen forandret. Vi skal
her give en liste over modstanden i disse to
maskiner :
Model no. 3
L.
Model no. 3 ]
ff.
50 amp. 100 volt.
400 omdr.
100 amp. 100 volt.
800 omdr.
Ankermodstand . . . . Grontrådmodstand . . Hovedtråd modstand . .
! 0,192 ohm. ! 33,78 ohm. ! 0,054 ohm.
Ankermodstand . . . . Grentrådmodstand . . . Hovedtrådmodstand . .
0,048 ohm. 33,78 ohm. 0,0061 ohm.
| NB. De 2 maskiner har samme jernkonstruktion, kun bevikling-en er
forskjellig.
Den elektriske nyttevirkning bliver henholdsvis 94 pct, og 84,5 pct.
Dynamoen har med rette tiltrukket sig endel
opmærksomhed på udstillingen, som har fundet et
ganske heldigt udtryk deri, at bryggeriet < Gamle
Carlsberg» har bestilt et fuldstændigt elektrisk
be-lysningsanlæg med tilhørende dampmaskiner. An-
lægget, som vil omfatte såvel bue- som glødelamper,
vil blive drevet med 2 stkr. 15 hestes og 2 Stkr.
40 hestes maskiner og dertil 2 stkr. dynamoer på
500 ampere X 100 volt.
Kanalanlægget Bandak-Nordsjø.
Dimensioner:
1) slusernes længde 38 m.; mindste bredde 7,9
m.; vanddybde 3 m.
2) kanalernes mindste bundbredde 8 m.;
vanddybde 3 m.
Fra Nordsjø, hvis regulerede vandstand er 15 m.
o. h., går man ind elven langs Ulefos jernværk,
indenfor en stor på elvebunden nedsænket træskjærm
op til de 3 sluser, som fører forbi Ulefosdam
(11 m. fald) op i Ei d s ei ven, der følges omtr. 2
km. op til H øl en e, hvor der skal bygges en dam
med 10 m. fald, som passeres gjennem 2 i fjeldet
på venstre bred sprængte sluser. Ved hjælp af den
opdænming, der vil ske ved nævnte dam,
farbar-gjøres den stridtstrømmende elv omtr. l å 2 km.
op til Vrangfos, der nu er et stærkt fossende,
langstrakt stryk, som efter kanalisationen vil
om-gjøres til et 23 m. lodret fald over en stor
stendam. Forbi denne fører, efterat en længere, ud
mod fossen ved store sten- og træskjærme beskyttet
underkanal er passeret, 5 sluser, tildels udsprængte,
tildels murede, op i elven ovenfor. Her, hvor det
nu skummer hvidt i et grundt, vildt stryk, vil man
i fremtiden dampe opover i stille, henved 20 m.
dybt vand mellem de høie fjeldvægge. I dette
elveløb er, væsentlig for at mindske den fremtidige
strømhastighed (man er i planen gået ud fra, at
dampskibene heropover skal kunne overvinde lige
til 3. m. hastighed) foretaget en del
udsprængninger, især i den s. k. Stenfos, der danner udløbet af
N or nå van d, og som efter kanalens fuldførelse vil
være en saga blot; thi opdæmningen fra Vrangfosdam
vil fuldstændig udjevne den. Videre opover følges nu
elven i 8 km. længde gjennem Lunde forbi kirken
op til Gro te v j e, hvor en dam med 3 m. fald skal
bygges og som passeres gjennem en på høire bred
muret sluse. Atter tages elven fat til K j ei d a l,
hvor en lignende dam med samme fald vil opføres,
og en sluse sprænges i fjeldodden på venstre bred
lige nedenfor landeveien. Kun et kort stykke
ovenfor Kjeldal kommer man gjennem en i den s. k.
strømmyr gravet underkanal (33 000 m3.) op til det
øverste slusekomplex (2 sluser) ved Hug g a, hvor
den dam, der skal dæmme for de store
Flå-Hvi-deseid og Bandaksvande skal bygges. På grund
af hovedveiens låve beliggenhed under fremtidig
reguleret vandstand er her foretaget en større
vei-omlægning. Ovenfor Hugga følges elven forbi
Strengen op i Flåvand. Eeguleret vandstand er
her 72,0, altså det samlede fald, som ved kanalen
skal overvindes 72-15 = 57 m., hvilket sker ved
hjælp af de 14 sluser.
