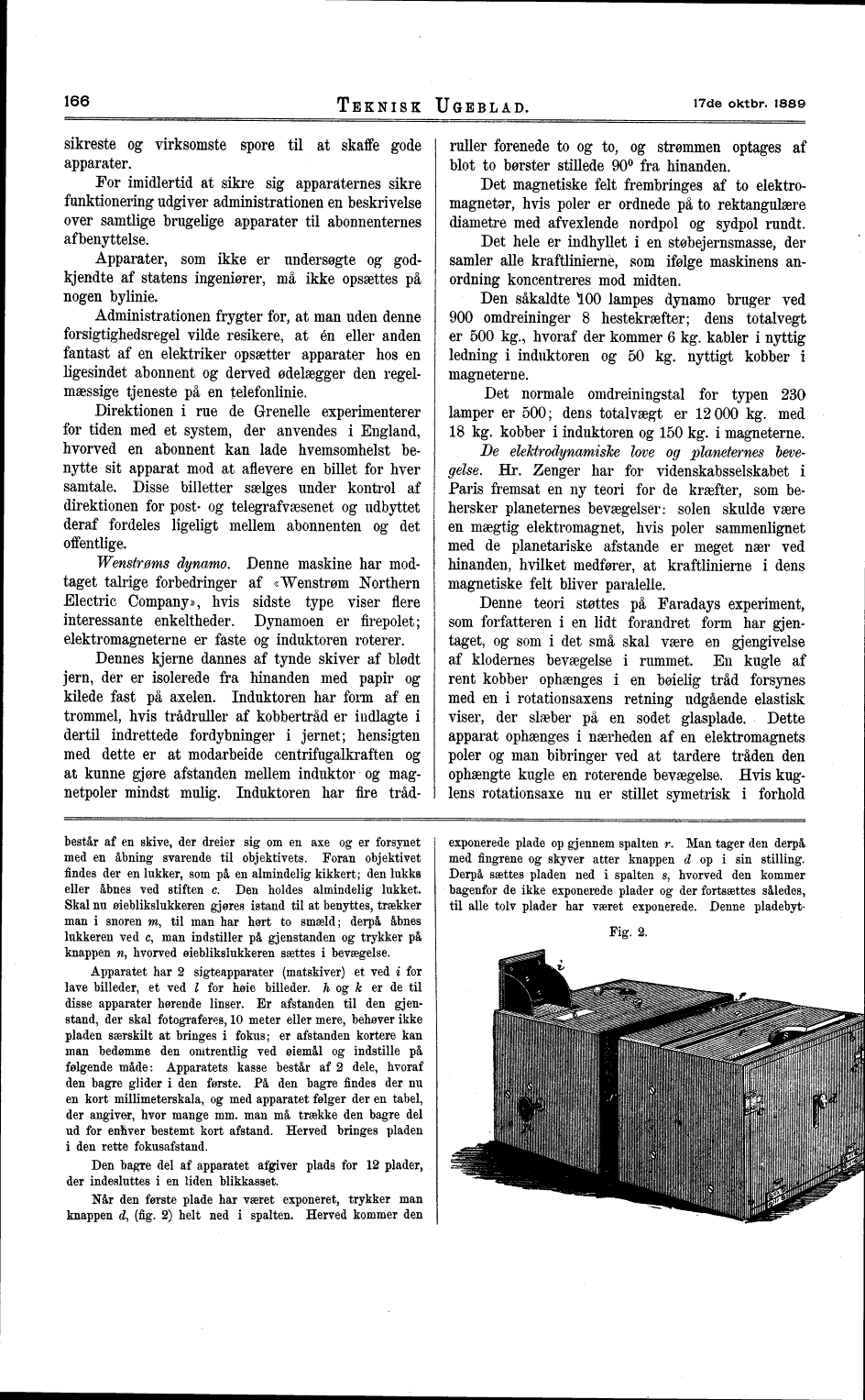

166
TEKNISK UGEBLAD.
17de Oktbr. 1889
sikreste og virksomste spore til at skaffe gode
apparater.
For imidlertid at sikre sig apparaternes sikre
funktionering udgiver administrationen en beskrivelse
over samtlige brugelige apparater til abonnenternes
afbenyttelse.
Apparater, som ikke er undersøgte og
god-kjendte af statens ingeniører, må ikke opsættes på
nogen bylinie.
Administrationen frygter for, at man uden denne
forsigtighedsregel vilde resikere, at én eller anden
fantast af en elektriker opsætter apparater hos en
ligesindet abonnent og derved ødelægger den
regelmæssige tjeneste på en telefonlinie.
Direktionen i rue de Grenelle experimenterer
for tiden med et system, der anvendes i England,
hvorved en abonnent kan lade hvemsomhelst
benytte sit apparat mod at aflevere en billet for hver
samtale. Disse billetter sælges under kontrol af
direktionen for post- og telegrafvæsenet og udbyttet
deraf fordeles ligeligt mellem abonnenten og det
offentlige.
Wenstrøms dynamo. Denne maskine har
modtaget talrige forbedringer af «Wenstrøm Northern
Electric Oompany», hvis sidste type viser flere
interessante enkeltheder. Dynamoen er flrepolet;
elektromagneterne er faste og induktoren roterer.
Dennes kjerne dannes af tynde skiver af blødt
jern, der er isolerede fra hinanden med papir og
kilede fast på axelen. Induktoren har form af en
trommel, hvis trådruller af kobbertråd er indlagte i
dertil indrettede fordybninger i jernet; hensigten
med dette er at modarbeide centrifugalkraften og
at kunne gjøre afstanden mellem induktor og
mag-netpoler mindst mulig. Induktoren har fire tråd-
ruller forenede to og to, og strømmen optages af
blot to børster stillede 90° fra hinanden.
Det magnetiske felt frembringes af to
elektromagneter, hvis poler er ordnede på to rektangulære
diametre med afvexlende nordpol og sydpol rundt.
Det hele er indhyllet i en støbejernsmasse, der
samler alle kraftlinierne, som ifølge maskinens
anordning koncentreres mod midten.
Den såkaldte 100 lampes dynamo bruger ved
900 omdreininger 8 hestekræfter; dens totalvegt
er 500 kg., hvoraf der kommer 6 kg. kabler i nyttig
ledning i induktoren og 50 kg. nyttigt kobber i
magneterne.
Det normale omdrejningstal for typen 230
lamper er 500; dens totalvægt er 12000 kg. med
18 kg. kobber i induktoren og 150 kg. i magneterne.
De eleJctrodynamiske love og planeternes
beve-gelse. Hr. Zenger har for videnskabsselskabet i
Paris fremsat en ny teori for de kræfter, som
behersker planeternes bevægelser: solen skulde være
en mægtig elektromagnet, hvis poler sammenlignet
med de planetariske afstande er meget nær ved
hinanden, hvilket medfører, at kraftlinierne i dens
magnetiske felt bliver paralelle.
Denne teori støttes på Faradays experiment,
som forfatteren i en lidt forandret form har
gjentaget, og som i det små skal være en gjengivelse
af klodernes bevægelse i rummet. En kugle af
rent kobber ophænges i en bøielig tråd forsynes
med en i rotationsaxens retning udgående elastisk
viser, der slæber på en sodet glasplade. Dette
apparat ophænges i nærheden af en elektromagnets
poler og man bibringer ved at tardere tråden den
ophængte kugle en roterende bevægelse. Hvis
kuglens rotationsaxe nu er stillet symetrisk i forhold
består af en skive, der dreier sig om en axe og er forsynet
med en åbning svarende til objektivets. Foran objektivet
findes der en lukker, som på en almindelig kikkert; den lukks
eller åbnes ved stiften c. Den holdes almindelig lukket.
Skal nu øieblikslukkeren gjøres istand til at benyttes, trækker
man i snoren m, til man har hørt to smæld; derpå åbnes
lukkeren ved c, man indstiller på gjenstanden og trykker på
knappen n, hvorved øieblikslukkeren sættes i bevægelse.
Apparatet har 2 sigteapparater (matskiver) et ved i for
lave billeder, et ved l for høie billeder, h og k er de til
disse apparater hørende linser. Er afstanden til den
gjenstand, der skal fotograferes, 10 meter eller mere, behøver ikke
pladen særskilt at bringes i fokus; er afstanden kortere kan
man bedømme den omtrentlig ved øiemål og indstille på
følgende måde: Apparatets kasse består af 2 dele, hvoraf
den bagre glider i den første. På den bagre findes der nu
en kort millimeterskala, og med apparatet følger der en tabel,
der angiver, hvor mange mm. man må trække den bagre del
ud for eniver bestemt kort afstand. Herved bringes pladen
i den rette fokusafstand.
Den bagre del af apparatet afgiver plads for 12 plader,
der indesluttes i en liden blikkasset.
Når den første plade har været exponeret, trykker man
knappen d, (fig. 2) helt ned i spalten. Herved kommer den
exponerede plade op gjennem spalten r. Man tager den derpå
med fingrene og skyver atter knappen d op i sin stilling.
Derpå sættes pladen ned i spalten s, hvorved den kommer
bagenfor de ikke exponerede plader og der fortsættes således,
til alle tolv plader har været exponerede. Denne pladebyt-
Fig. 2.
