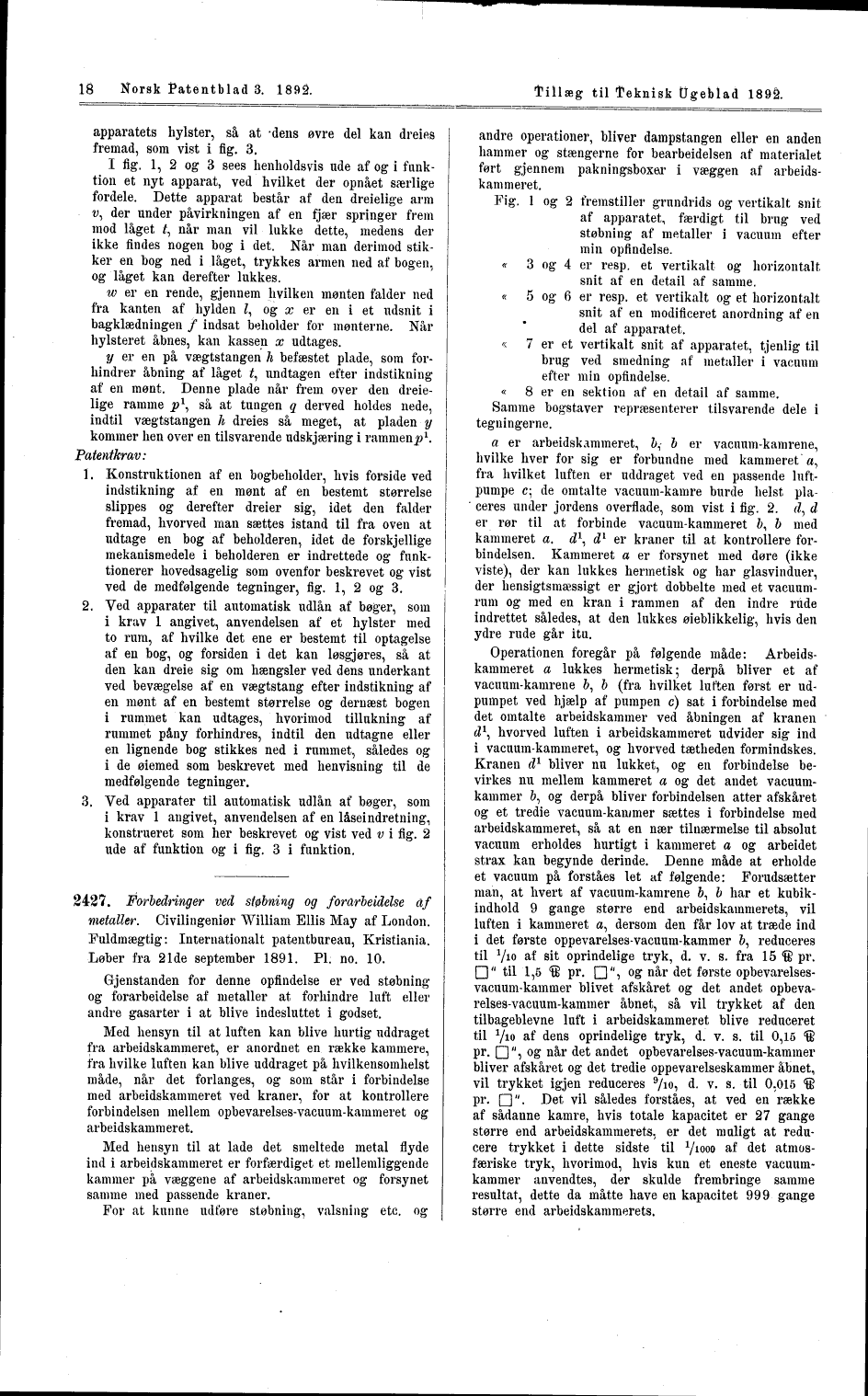

apparatets hylster, så at -dens øvre del kan dreies
fremad, som vist i fig. 3.
I üg. 1, 2 og 3 sees henholdsvis ude af og i
funk-tion et nyt apparat, ved hvilket der opnået særlige
fordele. Dette apparat består af den dreielige arm
t>, der under påvirkningen af en fjær springer frem
mod låget £, når man vil lukke dette, medens der
ikke findes nogen bog i det. Når man derimod
stikker en bog ned i låget, trykkes armen ned af bogen,
og låget kan derefter lukkes.
w er en rende, gjennem hvilken mønten falder ned
fra kanten af hylden Z, og x er en i et ndsnit i
bagklædningen / indsat beholder for mønterne. Når
hylsteret åbnes, kan kassen x udtages.
y er en på vægtstangen h befæstet plade, som
forhindrer åbning af låget £, undtagen efter indstikning
af en mønt. Denne plade når frem over den
dreielige ramme p\ så at tungen q derved holdes nede,
indtil vægtstangen h dreies så meget, at pladen y
kommer hen over en tilsvarende udskjæring i rammen^1.
Patentkrav:
1. Konstruktionen af en bogbeholder, hvis forside ved
indstikning af en mønt af en bestemt størrelse
slippes og derefter dreier sig, idet den falder
fremad, hvorved man sættes istand til fra oven at
udtage en bog af beholderen, idet de forskjellige
mekanismedele i beholderen er indrettede og
funk-tionerer hovedsagelig som ovenfor beskrevet og vist
ved de medfølgende tegninger, fig. 1, 2 og 3.
2. Ved apparater til automatisk udlån af bøger, som
i krav 1 angivet, anvendelsen af et hylster med
to rum, af hvilke det ene er bestemt til optagelse
af en bog, og forsiden i det kan løsgjøres, så at
den kan dreie sig om hængsler ved dens underkant
ved bevægelse af en vægtstang efter indstikning af
en mønt af en bestemt størrelse og dernæst bogen
i rummet kan udtages, hvorimod tillukning af
rummet påny forhindres, indtil den udtagne eller
en lignende bog stikkes ned i rummet, således og
i de øiemed som beskrevet med henvisning til de
medfølgende tegninger.
3. Ved apparater til automatisk udlån af bøger, som
i krav 1 angivet, anvendelsen af en låseindretning,
konstrueret som her beskrevet og vist ved v i fig. 2
ude af funktion og i fig. 3 i funktion.
2427. Forbedringer ved støbning og forarbeidelse af
metaller. Civilingeniør William Ellis May af London.
Fuldmægtig: Internationalt patentbureau, Kristiania.
Løber fra 21de september 1891. Pl. no. 10.
Gjenstanden for denne opfindelse er ved støbning
og forarbeidelse af metaller at forhindre luft eller
andre gasarter i at blive indesluttet i godset.
Med hensyn til at luften kan blive hurtig uddraget
fra arbeidskammeret, er anordnet en række kammere,
tra hvilke luften kan blive uddraget på hvilkensomhelst
made, når det forlanges, og som står i forbindelse
med arbeidskammeret ved kraner, for at kontrollere
forbindelsen mellem opbevarelses-vacuum-kainmeret og
arbeidskammeret.
Med hensyn til at lade det smeltede metal flyde
ind i arbeidskammeret er forfærdiget et mellemliggende
kammer pa væggene af arbeidskammeret og forsynet
samme med passende kraner.
For at kunne udføre støbning, valsning etc. og
andre operationen bliver dampstangen eller en anden
hammer og stængerne for bearbeidelsen af materialet
ført gjennem pakningsboxer i væggen af
arbeidskammeret.
Fig. 1 og 2 fremstiller grundrids og vertikalt snit
af apparatet, færdigt til brug ved
støbning af metaller i vacuum efter
min opfindelse.
<( 3 og 4 er resp. et vertikalt og horizontalt
snit af en detail af samme.
<< 5 og 6 er resp. et vertikalt og et horizontalt
snit af en modificeret anordning af en
del af apparatet.
<t 7 er et vertikalt snit af apparatet, tjenlig til
brug ved smedning af metaller i vacuum
efter min opfindelse.
<< 8 er en sektion af en detail af samme.
Samme bogstaver repræsenterer tilsvarende dele i
tegningerne.
a er arbeidskammeret, Z>, & er vacuum-kamrene,
hvilke hver for sig er forbundne med kammeret a,
fra hvilket luften er uddraget ved en passende
luftpumpe c; de omtalte vacuum-kamre burde helst
pla-’ ceres under jordens overflade, som vist i fig. 2. rZ, d
er rør til at forbinde vacuum-kammeret &, b med
kammeret a. d\ dl er kraner til at kontrollere
forbindelsen. Kammeret a er forsynet med døre (ikke
viste), der kan lukkes hermetisk og har glasvinduer,
der hensigtsmæssigt er gjort dobbelte med et
vacuum-rum og med en kran i rammen af den indre rude
indrettet således, at den lukkes øieblikkelig, hvis den
ydre rude går itu.
Operationen foregår på følgende made:
Arbeidskammeret a lukkes hermetisk; derpå bliver et af
vacuum-kamrene 6, b (fra hvilket luften først er
ud-pumpet ved hjælp af pumpen c) sat i forbindelse med
det omtalte arbeidskammer ved åbningen af kranen
d\ hvorved luften i arbeidskammeret udvider sig ind
i vacuum-kammeret, og hvorved tætheden formindskes.
Kranen d1 bliver nu lukket, og en forbindelse
be-virkes nu mellem kammeret a og det andet
vacuum-kammer fr, og derpå bliver forbindelsen atter afskåret
og et tredie vacuum-kammer sættes i forbindelse med
arbeidskammeret, så at en nær tilnærmelse til absolut
vacuum erholdes hurtigt i kammeret a og arbeidet
strax kan begynde derinde. Denne made at erholde
et vacuum på forståes let af følgende: Forudsætter
man, at hvert af vacuum-kamrene &, b har et
kubik-indhold 9 gange større end arbeidskammerets, vil
luften i kammeret a, dersom den får lov at træde ind
i det første oppevarelses-vacuum-kammer &, reduceres
til Vio af sit oprindelige tryk, d. v. s. fra 15 & pr.
□ “ til 1,5 S pr. □“, og når det første
opbevarelses-vacuum-kammer blivet afskåret og det andet
opbeva-relses-vacuum-kammer åbnet, så vil trykket af den
tilbageblevne luft i arbeidskammeret blive reduceret
til Vio af dens oprindelige tryk, d. v. s. til 0,15 <8>
pr. □“, og når det andet opbevarelses-vacuum-kammer
bliver afskåret og det tredie oppevarelseskammer åbnet,
vil trykket igjen reduceres 9/io, d. v. s. til 0,015 ffi
pr. □“. Det vil således forståes, at ved en række
af sådanne kamre, hvis totale kapacitet er 27 gange
større end arbeidskammerets, er det muligt at
redu-cere trykket i dette sidste til V1000 a^ ^
atmosfæriske tryk, hvorimod, hvis kun et eneste
vacuum-kammer anvendtes, der skulde frembringe samme
resultat, dette da måtte have en kapacitet 999 gange
større end arbeidskammerets.
