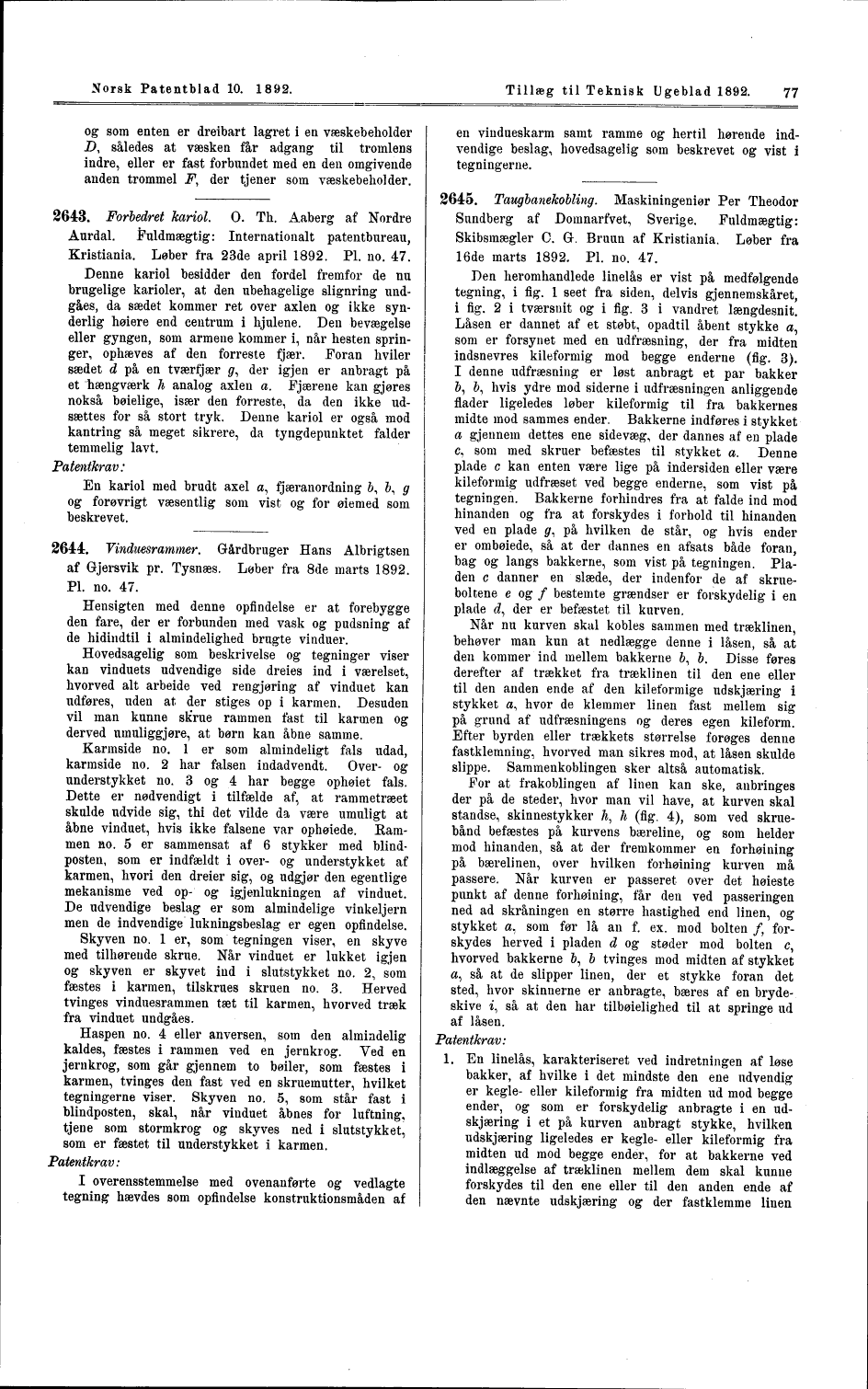

Norsk Patentblad 10. 1892.
Tillæg til Teknisk Ugeblad 1892. 77
og som enten er dreibart lagret i en væskebeholder
D, således at væsken får adgang til tromlens
indre, eller er fast forbundet med en den omgivende
anden trommel F, der tjener som væskebeholder.
2643. Forbedret kariol. 0. Th. Aaberg af Nordre
Aurdal. Fuldmægtig: Internationalt patentbureau,
Kristiania. Løber fra 23de april 1892. Pl. no. 47.
Denne kariol besidder den fordel fremfor de nu
brugelige karioler, at den ubehagelige slignring
und-gåes, da sædet kommer ret over axlen og ikke
synderlig høiere end centrum i hjulene. Den bevægelse
eller gyngen, som armene kommer i, når hesten
springer, ophæves af den forreste fjær. Foran hviler
sædet d på en tværfjær g, der igjen er anbragt på
et hængværk h analog axlen a. Fjærene kan gjøres
nokså bøielige, især den forreste, da den ikke
ud-sættes for så stort tryk. Denne kariol er også mod
kantring så meget sikrere, da tyngdepunktet falder
temmelig lavt.
Patentkrav:
En kariol med brudt axel a, fjæranordning &, &, g
og forøvrigt væsentlig som vist og for øiemed som
beskrevet.
2644. Vindusrammer. Gårdbruger Hans Albrigtsen
af Gjersvik pr. Tysnæs. Løber fra 8de marts 1892.
Pl. no. 47.
Hensigten med denne opfindelse er at forebygge
den fare, der er forbunden med vask og pudsning af
de hidindtil i almindelighed brugte vinduer.
Hovedsagelig som beskrivelse og tegninger viser
kan vinduets udvendige side dreies ind i værelset,
hvorved alt arbeide ved rengjøring af vinduet kan
udføres, uden at der stiges op i karmen. Desuden
vil man kunne sk“rue rammen fast til karmen og
derved umuliggjøre, at børn kan åbne samme.
Karmside no. 1 er som almindeligt fals udåd,
karmside no. 2 har falsen indadvendt. Over- og
understykket no. 3 og 4 har begge ophøiet fals.
Dette er nødvendigt i tilfælde af, at rammetræet
skulde udvide sig, thi det vilde da være umuligt at
åbne vinduet, hvis ikke falsene var ophøiede.
Rammen no. 5 er sammensat af 6 stykker med
blind-posten, som er indfældt i over- og understykket af
karmen, hvori den dreier sig, og udgjør den egentlige
mekanisme ved op- og igjenlukningen af vinduet.
De udvendige beslag er som almindelige vinkeljern
men de indvendige lukningsbeslag er egen opfindelse.
Skyven no. 1 er, som tegningen viser, en skyve
med tilhørende skrue. Når vinduet er lukket igjen
og skyven er skyvet ind i slutstykket no. 2, som
fæstes i karmen, tilskrues skruen no. 3. Herved
tvinges vinduesrammen tæt til karmen, hvorved træk
fra vinduet undgåes.
Haspen no. 4 eller anversen, som den almindelig
kaldes, fæstes i rammen ved en jernkrog. Ved en
jernkrog, som går gjennem to bøiler, som fæstes i
karmen, tvinges den fast ved en skruemutter, hvilket
tegningerne viser. Skyven no. 5, som står fast i
blindposten, skal, når vinduet åbnes for luftning,
tjene som stormkrog og skyves ned i slutstykket,
som er fæstet til understykket i karmen.
Patentkrav :
I overensstemmelse med ovenanførte og vedlagte
tegning hævdes som opfindelse konstruktionsmåden af
en vindueskarm samt ramme og hertil hørende
indvendige beslag, hovedsagelig som beskrevet og vist i
tegningerne.
2645. Taugbanekobling. Maskiningeniør Per Theodor
Sundberg af Domnarfvet, Sverige. Fuldmægtig:
Skibsmægler C. G. Bruun af Kristiania. Løber fra
16de marts 1892. Pl. no. 47.
Den heromhandlede linelås er vist på medfølgende
tegning, i fig. 1 seet fra siden, delvis gjennemskåret,
i fig. 2 i tværsnit og i fig. 3 i vandret længdesnit.
Låsen er dannet af et støbt, opadtil åbent stykke a,
som er forsynet med en udfræsning, der fra midten
indsnevres kileformig mod begge enderne (fig. 3).
I denne udfræsning er løst anbragt et par bakker
&, &, hvis ydre mod siderne i udfræsningen anliggende
flader ligeledes løber kileformig til fra bakkernes
midte mod Sammes ender. Bakkerne indføres i stykket
a gjennem dettes ene sidevæg, der dannes af en plade
c, som med skruer befæstes til stykket a. Denne
plade c kan enten være lige på indersiden eller være
kileformig udfræset ved begge enderne, som vist på
tegningen. Bakkerne forhindres fra at falde ind mod
hinanden og fra at forskydes i forhold til hinanden
ved en plade ø, på hvilken de står, og hvis ender
er ombøiede, så at der dannes en afsats både foran,
bag og langs bakkerne, som vist på tegningen.
Pla-den c danner en slæde, der indenfor de af
skrue-boltene e og / bestemte grændser er forskydelig i en
plade d, der er befæstet til kurven.
Når nu kurven skal kobles sammen med træklinen,
behøver man kun at nedlægge denne i låsen, så at
den kommer ind mellem bakkerne &, b. Disse føres
derefter af trækket fra træklinen til den ene eller
til den anden ende af den kileformige udskjæring i
stykket a, hvor de klemmer linen fast mellem sig
på grund af udfræsningens og deres egen kileform.
Efter byrden eller trækkets størrelse forøges denne
fastklemning, hvorved man sikres mod, at låsen skulde
slippe. Sammenkoblingen sker altså automatisk.
For at frakoblingen af linen kan ske, anbringes
der på de steder, hvor man vil have, at kurven skal
standse, skinnestykker h, h (fig. 4), som ved
skrue-bånd befæstes på kurvens bæreline, og som helder
mod hinanden, så at der fremkommer en forhøining
på bærelinen, over hvilken forhøining kurven må
passere. Når kurven er passeret over det høieste
punkt af denne forhøining, får den ved passeringen
ned ad skråningen en større hastighed end linen, og
stykket a. som før lå an f. ex. mod bolten /,
forskydes herved i pladen d og støder mod bolten c,
hvorved bakkerne &, b tvinges mod midten af stykket
a, så at de slipper linen, der et stykke foran det
sted, hvor skinnerne er anbragte, bæres af en
bryde-skive i, så at den har tilbøielighed til at springe ud
af låsen.
Patentkrav:
1. En linelås, karakteriseret ved indretningen af løse
bakker, af hvilke i det mindste den ene udvendig
er kegle- eller kileformig fra midten ud mod begge
ender, og som er forskydelig anbragte i en
udskjæring i et på kurven anbragt stykke, hvilken
udskjæring ligeledes er kegle- eller kileformig fra
midten ud mod begge ender, for at bakkerne ved
indlæggelse af træklinen mellem dem skal kunne
forskydes til den ene eller til den anden ende af
den nævnte udskjæring og der fastklemme linen
