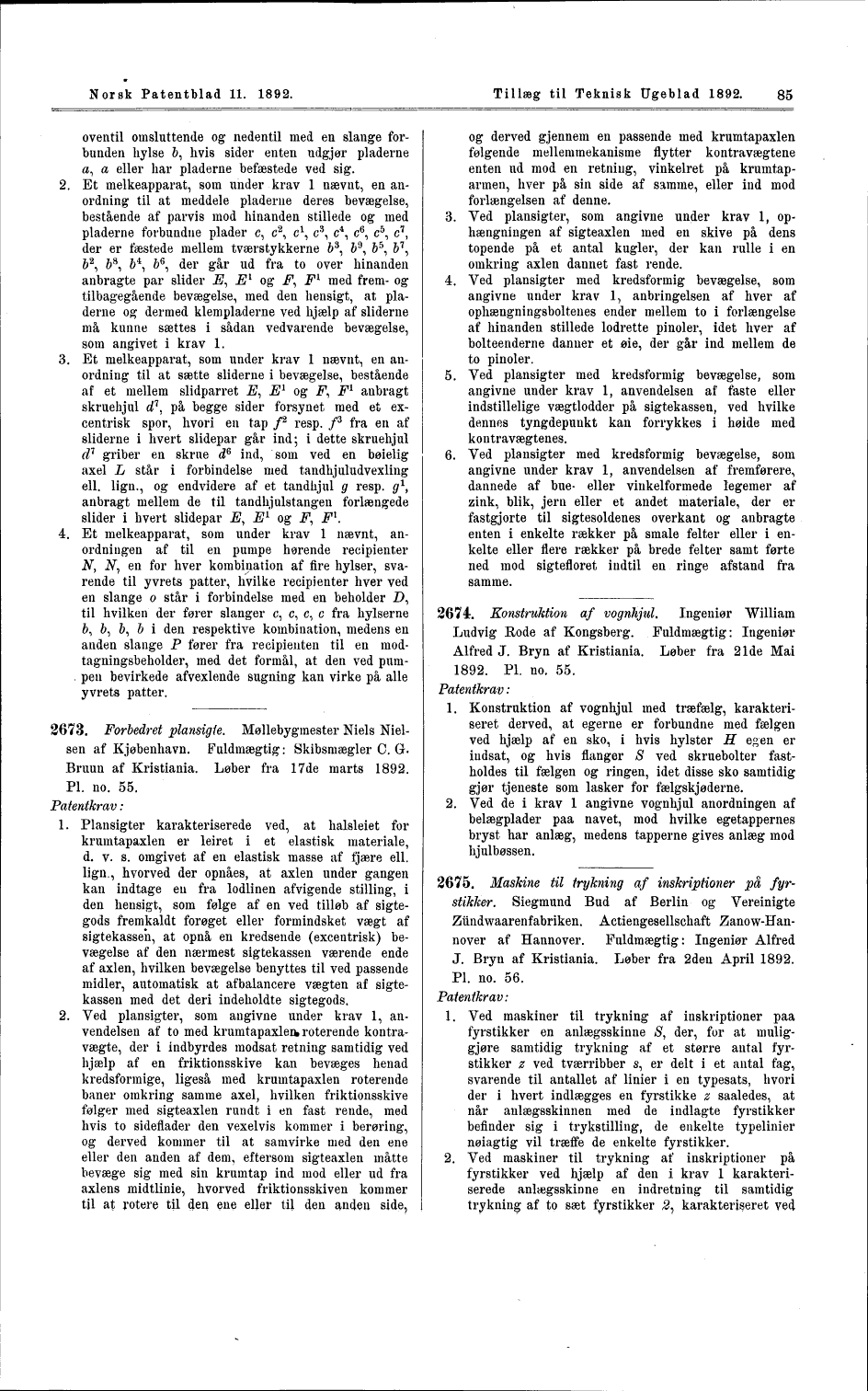

Norsk Patentblad 11. 1892.
Tillæg til Teknisk Ügeblad 1892.
85
oventil omsluttende og nedentil med en slange
forbunden hylse &, hvis sider enten udgjør pladerne
a, a eller har pladerne befæstede ved sig.
2. Et melkeapparat, som under krav 1 nævnt, en
anordning til at meddele pladerne deres bevægelse,
bestående af parvis mod hinanden stillede og med
pladerne forbundne plader c, c2, c\ c3, c4, c6, c5, c7,
der er fæstede mellem tværstykkerne 63, fr9, 55, &7,
&2, &8, &4, &6, der går ud fra to over hinanden
anbragte par slider 22, El og F, F1 med frem- og
tilbagegående bevægelse, med den hensigt, at
pladerne og dermed klempladerne ved hjælp af sliderne
må kunne sættes i sådan vedvarende bevægelse,
som angivet i krav 1.
3. Et melkeapparat, som under krav 1 nævnt, en
anordning til at sætte sliderne i bevægelse, bestående
af et mellem slidparret 22, E1 og F, F1 anbragt
skruehjul d1, på begge sider forsynet med et
ex-centrisk spor, hvori en tap f2 resp. /3 fra en af
sliderne i hvert slidepar går ind; i dette skruehjul
d1 griber en skrue dQ ind, som ved en bøielig
axel L står i forbindelse med tandhjuludvexling
ell. lign., og endvidere af et tandhjul g resp. g1,
anbragt mellem de til tandhjulstangen forlængede
slider i hvert slidepar E, E1 og 2<\ F\
4. Et melkeapparat, som under krav 1 nævnt,
anordningen af til en pumpe hørende recipienter
N} N, en for hver kombination af fire hylser,
svarende til yvrets patter, hvilke recipienter hver ved
en slange o står i forbindelse med en beholder 2),
til hvilken der fører slanger c, c, c, c fra hylserne
b, &, 5, b i den respektive kombination, medens en
anden slange P fører fra recipienten til en
mod-tagningsbeholder, med det formål, at den ved pum-
. pen bevirkede afvexlende sugning kan virke på alle
yvrets patter.
2673. Forbedret plansigte. Møllebygmester Niels
Niel-sen af Kjøbenhavn. Fuldmægtig: Skibsmægler C. G.
Bruun af Kristiania. Løber fra 17de marts 1892.
Pl. no. 55.
Patentkrav:
1. Plansigter karakteriserede ved, at halsleiet for
krumtapaxlen er leiret i et elastisk materiale,
d. v. s. omgivet af en elastisk masse af fjære ell.
lign., hvorved der opnåes, at axlen under gangen
kan indtage en fra lodlinen afvigende stilling, i
den hensigt, som følge af en ved tilløb af
sigte-gods fremkaldt forøget eller formindsket vægt af
sigtekasseh, at opnå en kredsende (excentrisk)
bevægelse af den nærmest sigtekassen værende ende
af axlen, hvilken bevægelse benyttes til ved passende
midler, automatisk at afbalancere vægten af
sigtekassen med det deri indeholdte sigtegods.
2. Ved plansigter, som angivne under krav 1,
anvendelsen af to med krumtapaxleik roterende
kontra-vægte, der i indbyrdes modsat retning samtidig ved
hjælp af en friktionsskive kan bevæges henad
kredsformige, ligeså med krumtapaxlen roterende
baner omkring samme axel, hvilken friktionsskive
følger med sigteaxlen rundt i en fast rende, med
hvis to sideflader den vexelvis kommer i berøring,
og derved kommer til at samvirke med den ene
eller den anden af dem, eftersom sigteaxlen måtte
bevæge sig med sin krumtap ind mod eller ud fra
axlens midtlinie, hvorved friktionsskiven kommer
til at rotere til den ene eller til den anden side,
og derved gjennem en passende med krumtapaxlen
følgende mellemmekanisme flytter kontravægtene
enten ud mod en retning, vinkelret på
krumtap-armen, hver på sin side af samme, eller ind mod
forlængelsen af denne.
3. Ved plansigter, som angivne under krav 1,
op-hængningen af sigteaxlen med en skive på dens
topende på et antal kugler, der kan rulle i en
omkring axlen dannet fast rende.
4. Ved plansigter med kredsformig bevægelse, som
angivne under krav 1, anbringelsen af hver af
ophængningsboltenes ender mellem to i forlængelse
af hinanden stillede lodrette pinoler, idet hver af
bolteenderne danner et øie, der går ind mellem de
to pinoler.
5. Ved plansigter med kredsformig bevægelse, som
angivne under krav 1, anvendelsen af faste eller
indstillelige vægtlodder på sigtekassen, ved hvilke
dennes tyngdepunkt kan forrykkes i høide med
kontravægtenes.
6. Ved plansigter med kredsformig bevægelse, som
angivne under krav 1, anvendelsen af fremførere,
dannede af bue- eller vinkelformede legemer af
zink, blik, jern eller et andet materiale, der er
fastgjorte til sigtesoldenes overkant og anbragte
enten i enkelte rækker på smale felter eller i
enkelte eller flere rækker på brede felter samt førte
ned mod sigtefloret indtil en ringe afstand fra
samme.
2674. Konstruktion af vognhjul. Ingeniør William
Ludvig Rode af Kongsberg. Fuldmægtig: Ingeniør
Alfred J. Bryn af Kristiania. Løber fra 21de Mai
1892. Pl. no. 55.
Patentkrav:
1. Konstruktion af vognhjul med træfælg,
karakteri-seret derved, at egerne er forbundne med fælgen
ved hjælp af en sko, i hvis hylster H egen er
indsat, og hvis flanger S ved skruebolter
fastholdes til fælgen og ringen, idet disse sko samtidig
gjør tjeneste som lasker for fælgskjøderne.
2. Ved de i krav 1 angivne vognhjul anordningen af
belægplader paa navet, mod hvilke egetappernes
bryst har anlæg, medens tapperne gives anlæg mod
hjulbøssen.
2675. Maskine til trykning af inskriptioner på
fyrstikker. Siegmund Bud af Berlin og Vereinigte
Zitndwaarenfabriken. Actiengesellschaft
Zanow-Han-nover af Hannover. Fuldmægtig: Ingeniør Alfred
J. Bryn af Kristiania. Løber fra 2den April 1892.
Pl. no. 56.
Patentkrav:
1. Ved maskiner til trykning af inskriptioner paa
fyrstikker en anlægsskinne #, der, for at
muliggjøre samtidig trykning af et større antal
fyrstikker z ved tværribber s, er delt i et antal fag,
svarende til antallet af linier i en typesats, hvori
der i hvert indlægges en fyrstikke z saaledes, at
når anlægsskinnen med de indlagte fyrstikker
befinder sig i trykstilling, de enkelte typelinier
nøiagtig vil træffe de enkelte fyrstikker.
2. Ved maskiner til trykning af inskriptioner på
fyrstikker ved hjælp af den i krav 1
karakteriserede anlægsskinne en indretning til samtidig
trykning af to sæt fyrstikker £, karakteriseret ved
