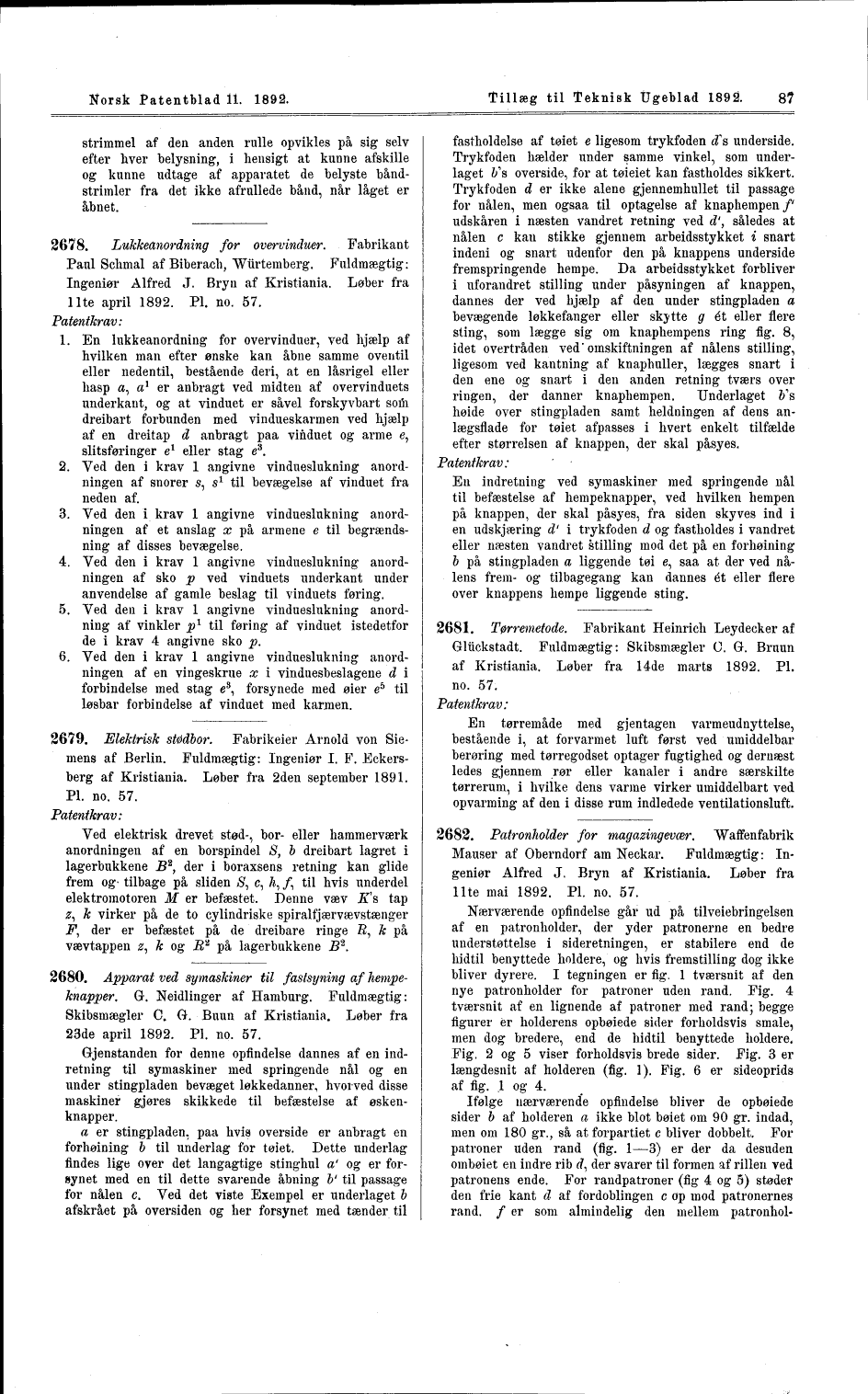

Norsk fatentblad 11. 1892.
Tillæg til Teknisk Ugeblad 1892. 8?
strimmel af den anden rulle opvikles på sig selv
efter hver belysning, i hensigt at kunne afskille
og kunne udtage af apparatet de belyste
bånd-strimler fra det ikke afrullede bånd, når låget er
åbnet.
2678. Lukkeanordning for overvinduer. Fabrikant
Paul Schmal af Biberach, Würtemberg. Fuldmægtig:
Ingeniør Alfred J. Bryn af Kristiania. Løber fra
lite april 1892. Pl. no. 57.
Patentkrav:
1. En lukkeanordning for overvinduer, ved hjælp af
hvilken man efter ønske kan åbne samme oventil
eller nedentil, bestående deri, at en låsrigel eller
hasp a, a1 er anbragt ved midten af overvinduets
underkant, og at vinduet er såvel forskyvbart som
dreibart forbunden med vindueskarmen ved hjælp
af en dreitap d anbragt paa vinduet og arme e,
slitsføringer e1 eller stag es.
2. Ved den i krav 1 angivne vindueslukning
anordningen af snorer s, s1 til bevægelse af vinduet fra
neden af.
3. Ved den i krav 1 angivne vindueslukning
anordningen af et anslag x på armene e til
begrænds-ning af disses bevægelse.
4. Ved den i krav 1 angivne vindueslukning
anordningen af sko p ved vinduets underkant under
anvendelse af gamle beslag til vinduets føring.
5. Ved den i krav 1 angivne vindueslukning
anordning af vinkler p1 til føring af vinduet istedetfor
de i krav 4 angivne sko p.
6. Ved den i krav 1 angivne vindueslukning
anordningen af en vingeskrue x i vinduesbeslagene d i
forbindelse med stag e3, forsynede med øier eb til
løsbar forbindelse af vinduet med kannen.
2679. Elektrisk stødbor. Fabrikeier Arnold von
Siemens af Berlin. Fuldmægtig: Ingeniør I. F.
Eckersberg af Kristiania. Løber fra 2den september 1891.
Pl. no. 57.
Patentkrav:
Ved elektrisk drevet stød-, bor- eller hammerværk
anordningen af en borspindel S, b dreibart lagret i
lagerbukkene B2, der i boraxsens retning kan glide
frem og- tilbage på sliden S, c, h, /, til hvis underdel
elektromotoren M er befæstet. Denne væv Z’s tap
z, k virker på de to cylindriske spiralfjærvævstænger
F, der er befæstet på de dreibare ringe R, k på
vævtappen #, k og R2 på lagerbukkene B2.
2680. Apparat ved symaskiner til fastsyning af
hempe-knapper. G. Neidlinger af Hamburg. Fuldmægtig:
Skibsmægler C. G. Buun af Kristiania. Løber fra
23de april 1892. Pl. no. 57.
Gjenstanden for denne opfindelse dannes af en
ind-retning til symaskiner med springende nål og en
under stingpladen bevæget løkkedanner, hvorved disse
maskiner gjøres skikkede til befæstelse af
øsken-knapper.
a er stingpladen, paa hvis overside er anbragt en
forhøining b til underlag for tøiet. Dette underlag
findes lige over det langagtige stinghul a’ og er
forsynet med en til dette svarende åbning b1 til passage
for nålen c. Ved det viste Exempel er underlaget b
afskrået på oversiden og her forsynet med tænder til
fastholdelse af tøiet e ligesom trykfoden ^f s underside.
Trykfoden hælder under samme vinkel, som
underlaget ^s overside, for at tøieiet kan fastholdes sikkert.
Trykfoden d er ikke alene gjennemhullet til passage
for nålen, men ogsaa til optagelse af knaphempen /’
udskåren i næsten vandret retning ved d’, således at
nålen c kan stikke gjennem arbeidsstykket i snart
indeni og snart udenfor den på knappens underside
fremspringende hempe. Da arbeidsstykket forbliver
i uforandret stilling under påsyningen af knappen,
dannes der ved hjælp af den under stingpladen a
bevægende løkkefanger eller skvtte g ét eller flere
sting, som lægge sig om knaphempens ring fig. 8,
idet overtråden ved’omskiftningen af nålens stilling,
ligesom ved kantning af knaphuller, lægges snart i
den ene og snart i den anden retning tværs over
ringen, der danner knaphempen. Underlaget b“$
høide over stingpladen samt heldningen af dens
an-lægsflade for tøiet afpasses i hvert enkelt tilfælde
efter størrelsen af knappen, der skal påsyes.
Patentkrav:
En indretning ved symaskiner med springende nål
til befæstelse af hempeknapper, ved hvilken hempen
på knappen, der skal påsyes, fra siden skyves ind i
en udskjæring d1 i trykfoden d og fastholdes i vandret
eller næsten vandret stilling mod det på en forhøining
b på stingpladen a liggende tøi e, saa at der ved
nålens frem- og tilbagegang kan dannes ét eller flere
over knappens hempe liggende sting.
2681. Tørremetode. Fabrikant Heinrich Leydecker af
Gluckstadt. Fuldmægtig: Skibsmægler 0. G. Bruun
af Kristiania. Løber fra 14de marts 1892. Pl.
no. 57.
Patentkrav:
En tørremåde med gjentagen varmeudnyttelse,
bestående i, at forvarmet luft først ved umiddelbar
berøring med tørregodset optager fugtighed og dernæst
ledes gjennem rør eller kanaler i andre særskilte
tørrerum, i hvilke dens varme virker umiddelbart ved
opvarming af den i disse rum indledede ventilationsluft.
2682. Patronholder for magazingevær. Waffenfabrik
Mauser af Oberndorf am Neckar. Fuldmægtig:
Ingeniør Alfred J. Bryn af Kristiania. Løber fra
lite mai 1892. Pl. no. 57.
Nærværende opfindelse går ud på tilveiebringelsen
af en patronholder, der yder patronerne en bedre
understøttelse i sideretningen, er stabilere end de
hidtil benyttede holdere, og hvis fremstilling dog ikke
bliver dyrere. I tegningen er üg. 1 tværsnit af den
nye patronholder for patroner uden rand. Fig. 4
tværsnit af en lignende af patroner med rand; begge
figurer er holderens opbøiede sider forholdsvis smale,
men dog bredere, end de hidtil benyttede holdere.
Fig. 2 og 5 viser forholdsvis brede sider. Fig. 3 er
længdesnit af holderen (fig. 1). Fig. 6 er sideoprids
af fig. .1 og 4.
Ifølge nærværende opfindelse bliver de opbøiede
sider b af holderen a ikke blot bøiet om 90 gr. indad,
men om 180 gr., så at forpartiet c bliver dobbelt. For
patroner uden rand (üg. 1—3) er der da desuden
ombøiet en indre rib rf, der svarer til formen af rillen ved
patronens ende. For randpatroner (üg 4 og 5) støder
den frie kant d af fordoblingen c op mod patronernes
rand. / er som almindelig den mellem patronhol*
