1 mars 1912
TEKNISK UKEBLAD
125

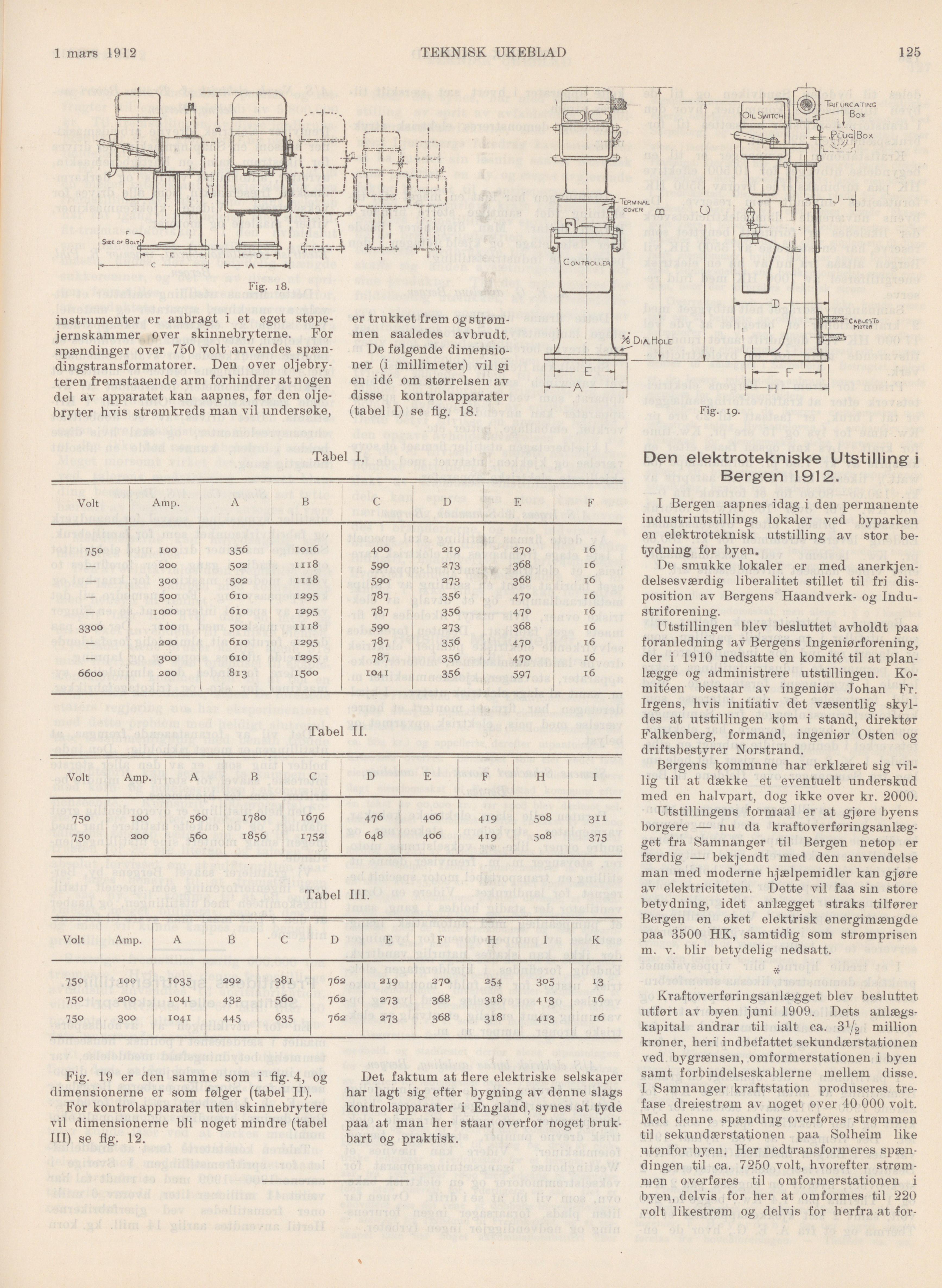

Fig. i8.
instrumenter er anbragt i et eget
støpe-jernskammer over skinnebryterne. For
spændinger over 750 volt anvendes
spændingstransformatorer. Den over
oljebry-teren fremstaaende arm forhindrer at nogen
del av apparatet kan aapnes, før den
olje-bryter hvis strømkreds man vil undersøke,
er trukket frem og
strømmen saaledes avbrudt.
De følgende
dimensioner (i millimeter) vil gi
en idé om størrelsen av
disse kontrolapparater
(tabel I) se fig. 18.
Fig- 19-
Tabel I.
Volt Amp. A B C D E F
75° I OO 356 1016 400 219 270 16
— 200 502 1118 590 273 368 16
— 300 502 1118 590 273 368 16
— 500 610 1295 787 356 470 16
— 1000 610 1295 787 356 470 16
33°° 100 502 1118 59° 273 368 16
— 200 610 1295 787 356 470 16
— SOO 610 1295 787 356 470 16
66oo 200 813 1500 1041 356 597 16
Tabel IL
Volt Amp. A B C D E F H I
750 100 560 1780 1676 476 406 419 508 S”
750 200 560 1856 1752 648 406 419 508 375
Tabel III.
Volt Amp. A B C D E F H I K
750 100 1035 292 381 762 219 270 254 305 13
75° 200 1041 432 560 762 273 368 318 413 16
750 300 1041 445 635 762 273 368 318 413 16
Fig. 19 er den samme som i fig. 4, og
dimensionerne er som følger (tabel II).
For kontrolapparater uten skinnebrytere
vil dimensionerne bli noget mindre (tabel
III) se fig. 12.
Det faktum at flere elektriske selskaper
har lagt sig efter bygning av denne slags
kontrolapparater i England, synes at tyde
paa at man her staar overfor noget
brukbart og praktisk.
Den elektrotekniske Utstilling i
Bergen 1912.
I Bergen aapnes idag i den permanente
industriutstillings lokaler ved byparken
en elektroteknisk utstilling av stor
betydning for byen.
De smukke lokaler er med
anerkjen-delsesværdig liberalitet stillet til fri
disposition av Bergens Haandverk- og
Industriforening.
Utstillingen blev besluttet avholdt paa
foranledning av Bergens Ingeniørforening,
der i 1910 nedsatte en komité til at
planlægge og administrere utstillingen.
Komitéen bestaar av ingeniør Johan Fr.
Irgens, hvis initiativ det væsentlig
skyldes at utstillingen kom i stand, direktør
Falkenberg, formand, ingeniør Osten og
driftsbestyrer Norstrand.
Bergens kommune har erklæret sig
villig til at dække et eventuelt underskud
med en halvpart, dog ikke over kr. 2000.
Utstillingens formaal er at gjøre byens
borgere — nu da
kraftoverføringsanlægget fra Samnanger til Bergen netop er
færdig — bekjendt med den anvendelse
man med moderne hjælpemidler kan gjøre
av elektriciteten. Dette vil faa sin store
betydning, idet anlægget straks tilfører
Bergen en øket elektrisk energimængde
paa 3500 HK, samtidig som strømprisen
m. v. biir betydelig nedsatt.
