26 mars 1915
TEKNISK UKEBLAD
185
sekundære forvælgete. Det bemerkes at
forvælgerne av Siemens & Halskes type
arbeider saa hurtig og sikkert at begge
(baade den primære og sekundære) bar
indstillet sig og opsøkt en ledig Iste
gruppevælger før abonnenten har ført
mikrotelefonen fra gaffelen op til øret.
Fig. 5 viser en saadan forvælger Den
kan betegnes som et skridtsjalteverk,
hvis bevægelige kontaktarmer ved hjælp
av en paa et elektromagnetanker anbragt
pal og et tandhjul bevæges over 10 faste
kontakter, fra hvilke der fører ledninger
til de sekundære forvælgere eller til 1ste
gruppevælgere. Abonnentlinjen kommer
efter at ha passert de sedvanlige
igangsætningsapparater til forvælgerens
bevægelige kontaktarmer. Her skal
bemerkes at der i de tilfælder hvor dette kan
vise sig fordelagtig, intet er til hinder
for at la forvælgeren arbeide »baklængs«,
d. v. s. anbringe den slik at dens
bevægelige kontaktarmer er forbundet med
en 1ste gruppevælger og la
abonnentlinjerne ende i forvælgerens faste
kontakter. Naar saaledes en abonnent løfter

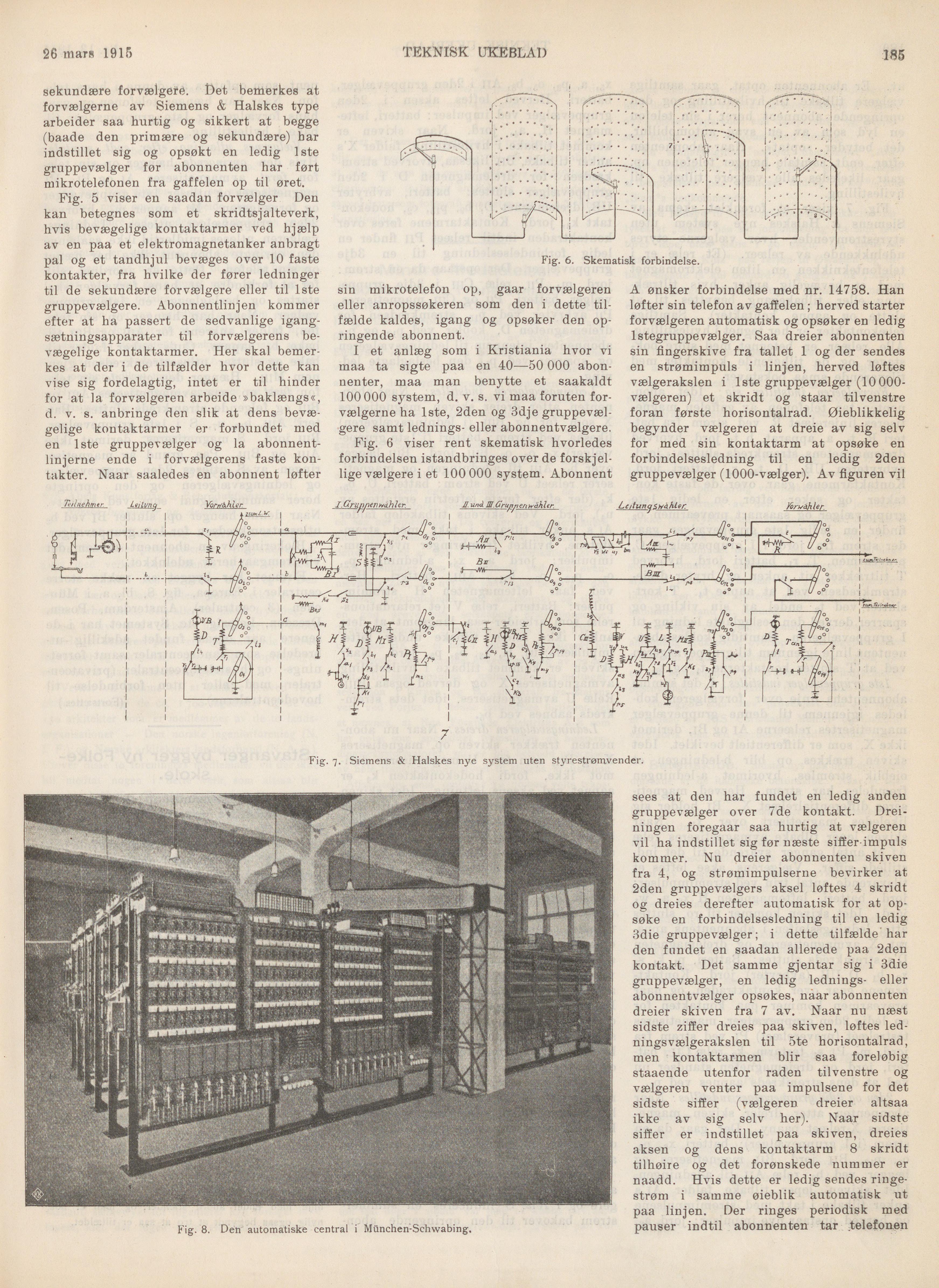

Fig. 6. Skematisk forbindelse.
sin mi krotelefon op, gaar forvælgeren
eller anropssøkeren som den i dette
tilfælde kaldes, igang og opsøker den
opringende abonnent.
I et anlæg som i Kristiania hvor vi
maa ta sigte paa en 40—50 000
abonnenter, maa man benytte et saakaldt
100000 system, d. v. s. vi maa foruten
forvælgerne ha 1ste, 2den og 3dje
gruppevælgere samt lednings- eller abonnentvælgere.
Fig. 6 viser rent skematisk hvorledes
forbindelsen istandbringes over de
forskjellige vælgere i et 100 000 system. Abonnent
A ønsker forbindelse med nr. 14758. Han
løfter sin telefon av gaffelen; herved starter
forvælgeren automatisk og opsøker en ledig
Istegruppevælger. Saa dreier abonnenten
sin fingerskive fra tallet 1 og der sendes
en strømimpuls i linjen, herved løftes
vælgerakslen i 1ste gruppevælger (10
000-vælgeren) et skridt og staar tilvenstre
foran første horisontalrad. Øieblikkelig
begynder vælgeren at dreie av sig selv
for med sin kontaktarm at opsøke en
forbindelsesledning til en ledig 2den
gruppevælger (1000-vælger). Av figuren vil
Fig. 7. Siemens & Halskes nye system uten styrestrømvender.
Fig. 8. Den automatiske central i München-Schwabing.
sees at den har fundet en ledig anden
gruppevælger over 7de kontakt.
Dreiningen foregaar saa hurtig at vælgeren
vil ha indstillet sig før næste siffer impuls
kommer. Nu dreier abonnenten skiven
fra 4, og strømimpulserne bevirker at
2den gruppevælgers aksel løftes 4 skridt
og dreies derefter automatisk for at
opsøke en forbindelsesledning til en ledig
3die gruppevælger; i dette tilfælde har
den fundet en saadan allerede paa 2den
kontakt. Det samme gjentar sig i 3die
gruppevælger, en ledig lednings- eller
abonnentvælger opsøkes, naar abonnenten
dreier skiven fra 7 av. Naar nu næst
sidste ziffer dreies paa skiven, løftes
ledningsvælgerakslen til 5te horisontalrad,
men kontaktarmen biir saa foreløbig
staaende utenfor raden tilvenstre og
vælgeren venter paa impulsene for det
sidste siffer (vælgeren dreier altsaa
ikke av sig selv her). Naar sidste
siffer er indstillet paa skiven, dreies
aksen og dens kontaktarm 8 skridt
tilhøire og det forønskede nummer er
naadd. Hvis dette er ledig sendes
ringe-strøm i samme øieblik automatisk ut
paa linjen. Der ringes periodisk med
pauser indtil abonnenten tar telefonen
