Full resolution (JPEG) - On this page / på denna sida - Nr. 32. 6 august 1915 - Sider ...
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

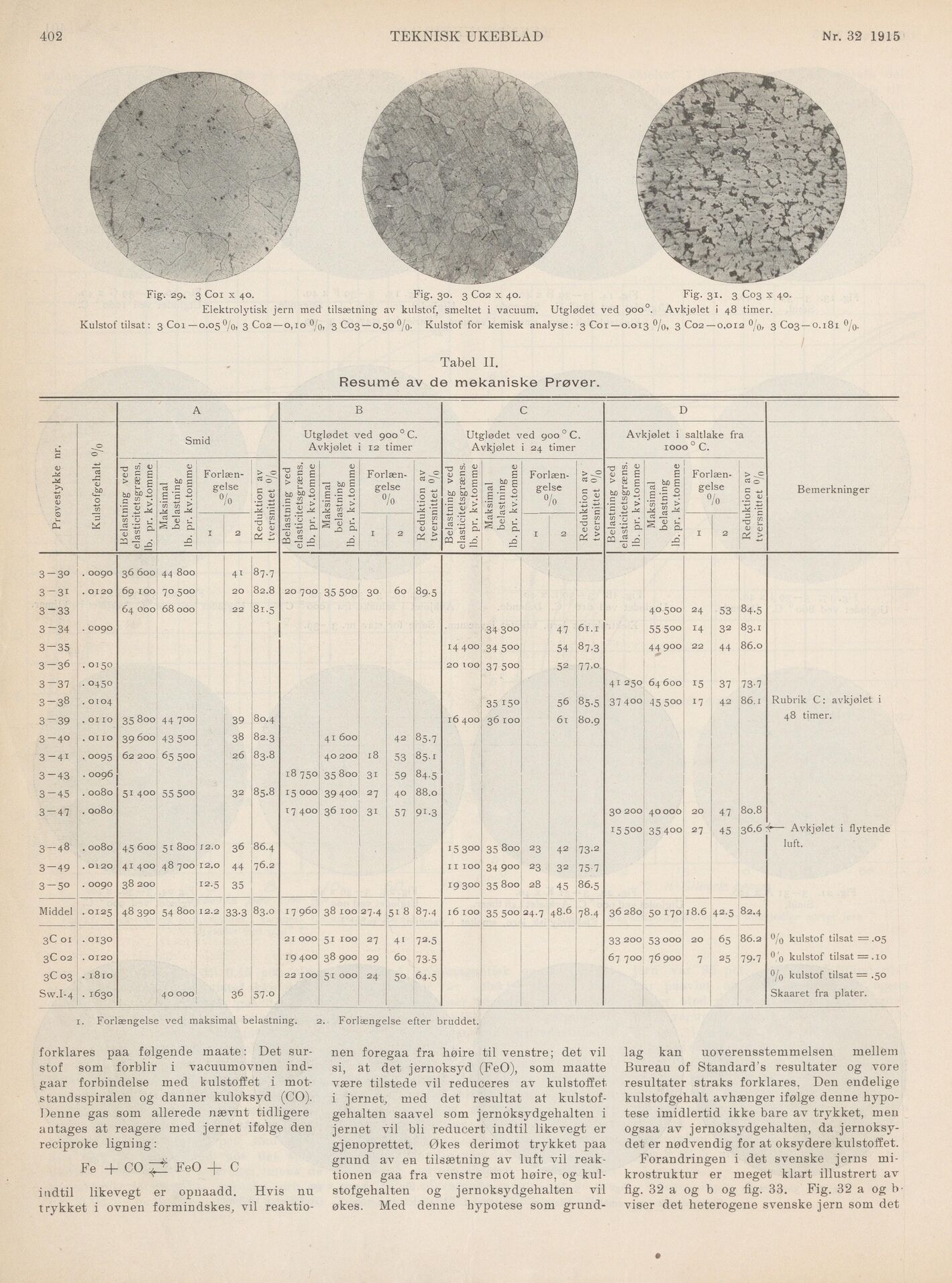

402
TEKNISK UKEBLAD
Nr. 32 1915
Fig. 29. 3 Coi x 40. Fig. 30. 3 C02 x 40. Fig. 31. 3 C03 x 40.
Elektrolytisk jern med tilsætning av kulstof, smeltet i vacuum. Utglødet ved 9000. Avkjølet i 48 timer.
Kulstof tilsat: 3 Coi—0.05%, 3 C02 —0,10 °/o, 3 C03 —0.50 °/o. Kulstof for kemisk analyse: 3 Coi — 0.013 %, 3 C02 —0.012 °/o, 3 C03 —0.181 °/o.
Tabel II.
Resumé av de mekaniske Prøver.
A B c D Bemerkninger
Prøvestykke nr. Kulstofgehalt % Smid Utglødet ved 900 0 C. Avkjølet i 12 timer Utglødet ved 900 0 C. Avkjølet i 24 timer Avkjølet i saltlake fra 1000 0 C.
Belastning ved elasticitetsgræns. Ib. pr. kv.tomme Maksimal belastning Ib. pr. kv.tomme [-Forlængelse-] {+Forlæn- gelse+} °/o Reduktion av tversnittet % I Belastning ved elasticitetsgræns. ib. pr. kv.tomme Maksimal belastning Ib. pr. kv.tomme [-Forlængelse-] {+Forlæn- gelse+} °/o Reduktion av tversnittet % Belastning ved elasticitetsgræns. Ib. pr. kv.tomme Maksimal belastning Ib. pr. kv.tomme [-Forlængelse-] {+Forlæn- gelse+} % Reduktion av tversnittet °/q Belastning ved elasticitetsgræns. Ib. pr. kv.tomme Maksimal belastning Ib. pr. kv.tomme [-Forlængelse-] {+Forlæn- gelse+} % Reduktion av tversnittet %
1 2 I 2 I 2 I 2
3 — 3° .0090 36600 44800 4l 87.7
3 —31 .0120 69100 70500 20 82.8 20700 35500 30 60 89.5
3-33 64000 68000 22 81.5 4°5°o 24 53 84.5
3—34 .0090 34300 47 61.i 55 5°° 14 32 83.1
3 — 35 144003450° 54 87.3 44900 22 44 86.0
3 — 36 .0150 20100 37500 52 77.0
3—37 -0450 41250’64600 15 37 73.7
3 — 38 .0104 35 150 56 85,5 37400 45500 17 42 86.1 Rubrik C: avkjølet i
3—39 .0110 35800 44700 39 80.4 16400 36100 61 80.9 48 timer.
3—40 .0110 39600 43500 38 82.3 41600 42 85.7
3—41 .0095 62 200 65 500 26 83.8 40200’ 18 53 85.1
3-43 .0096 1875035800 31 59 84.5
3—45 .0080 51400 55500 32 85.8 15000 39400 27 40 88.0
3 — 47 .0080 ’ 17400 36 100 31 57 91.3 30200 40000 20 47 80.8
15500 35400 27 45 36.6^— Avkjølet i flytende
3 — 48 .0080 45600 51800 12.0 36 86.4 15300 35800 23 42 73.2 ^u*t-
3 — 49 .0120 41400 48 700 12.0 44 76.2 . ii 100 34900 23 32 75.7
3 — 50 .0090 38200 12.5 35 193°° 35800 28 45 86.5
Middel .0125 48 390 54 800 12.2 33.3 83.0 17960 3810027.4 51 8 87.4 16 100 35 500 24.7 48.6 78.4 36 280 50 170 18.6 42.5 82.4
3C01 .0130 21000 51 100 27 41 72.5 33200 53000 20 65 ;86.2 °/o kulstof tilsat = .05
3C 02 .0120 I 19400 38900 29 60 73.5 67700 76900 7 25 79.7 °’o kulstof tilsat = .io
3C 03 . 1810 22100 51 000 24 50 64.5 i : °/o kulstof tilsat = .50
Sw.I-4 .1630 40000 36 |57.o Skaaret fra plater.
i. Forlængelse ved maksimal belastning. 2. Forlængelse efter bruddet.
forklares paa følgende maate: Det
surstof som forblir i vacuumovnen
ind-gaar forbindelse med kulstoffet i
mot-standsspiralen og danner kuloksyd (CO).
Denne gas som allerede nævnt tidligere
antages at reagere med jernet ifølge den
reciproke ligning:
Fe + CO 7^ FeO + C
indtil likevegt er opnaadd. Hvis nu
trykket i ovnen formindskes, vil
reaktio
nen foregaa fra høire til venstre; det vil
si, at det jernoksyd (FeO), som maatte
være tilstede vil reduceres av kulstoffet
i jernet, med det resultat at
kulstof-gehalten saavel som jernoksydgehalten i
jernet vil bli reducert indtil likevegt er
gjenoprettet. Økes derimot trykket paa
grund av en tilsætning av luft vil
reaktionen gaa fra venstre mot høire, og
kul-stofgehalten og jernoksydgehalten vil
økes. Med denne hypotese som
grund
lag kan uoverensstemmelsen mellem
Bureau of Standard’s resultater og vore
resultater straks forklares. Den endelige
kulstofgehalt avhænger ifølge denne
hypotese imidlertid ikke bare av trykket, men
ogsaa av jernoksydgehalten, da
jernoksy-det er nødvendig for at oksydere kulstoffet.
Forandringen i det svenske jerns
mikrostruktur er meget klart illustrert av
fig. 32 a og b og fig. 33. Fig. 32 a og
b-viser det heterogene svenske jern som det
<< prev. page << föreg. sida << >> nästa sida >> next page >>
