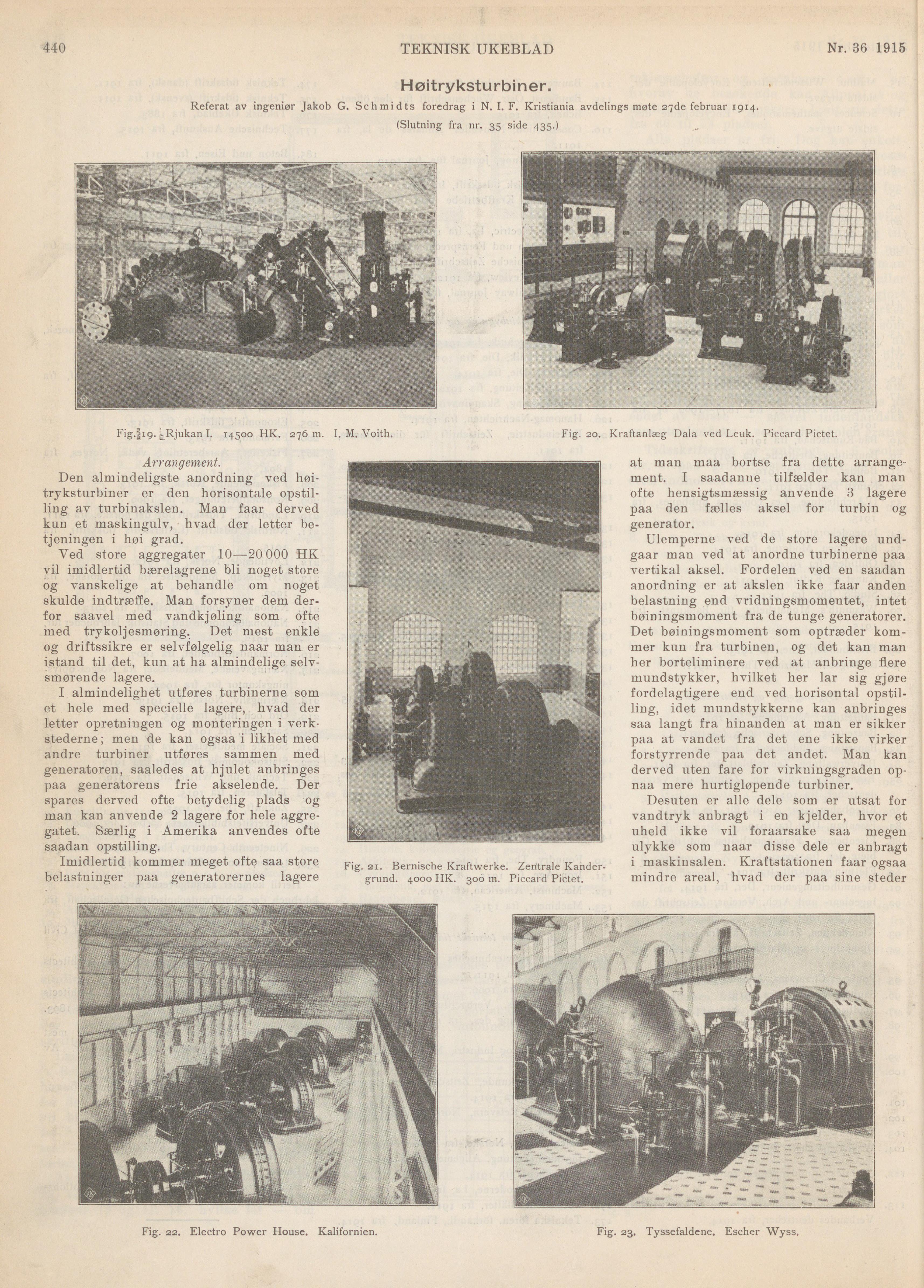

440
TEKNISK UKEBLAD
Nr. 36 1915
Høitryksturbiner.
Referat av ingeniør Jakob G. Schmidts foredrag i N. I. F. Kristiania avdelings møte 27de februar 1914.
(Slutning fra nr. 35 side 435.)
Fig.|i9. c Rjukan I. 14500 HK. 276 m. I. M. Voith.
Fig. 20. Kraftanlæg Dala ved Leuk. Piccard Pietet.
Arrangement.
Den almindeligste anordning ved
høitryksturbiner er den horisontale
opstilling av turbinakslen. Man faar derved
kun et maskingulv, hvad der letter
betjeningen i høi grad.
Ved store aggregater 10—20 000 HK
vil imidlertid bærelagrene bli noget store
og vanskelige at behandle om noget
skulde indtræffe. Man forsyner dem
derfor saavel med vandkjøling som ofte
med trykoljesmøring. Det mest enkle
og driftssikre er selvfølgelig naar man er
istand til det, kun at ha almindelige
selvsmørende lagere.
I almindelighet utføres turbinerne som
et hele med specielle lagere, hvad der
letter opretningen og monteringen i
verk-stederne; men de kan ogsaa i likhet med
andre turbiner utføres sammen med
generatoren, saaledes at hjulet anbringes
paa generatorens frie akselende. Der
spares derved ofte betydelig plads og
man kan anvende 2 lagere for hele
aggregatet. Særlig i Amerika anvendes ofte
saadan opstilling.
Imidlertid kommer meget ofte saa store
belastninger paa generatorernes lagere
Fig. 21. Bernische Kraftwerke. Zeritrale
Kandergrund. 4000 HK. 300 m. Piccard Pietet.
at man maa bortse fra dette
arrangement. I saadanne tilfælder kan man
ofte hensigtsmæssig anvende 3 lagere
paa den fælles aksel for turbin og
generator.
Ulemperne ved de store lagere
und-gaar man ved at anordne turbinerne paa
vertikal aksel. Fordelen ved en saadan
anordning er at akslen ikke faar anden
belastning end vridningsmomentet, intet
bøiningsmoment fra de tunge generatorer.
Det bøiningsmoment som optræder
kommer kun fra turbinen, og det kan man
her borteliminere ved at anbringe flere
mundstykker, hvilket her lar sig gjøre
fordelagtigere end ved horisontal
opstilling, idet mundstykkerne kan anbringes
saa langt fra hinanden at man er sikker
paa at vandet fra det ene ikke virker
forstyrrende paa det andet. Man kan
derved uten fare for virkningsgraden
op-naa mere hurtigløpende turbiner.
Desuten er alle dele som er utsat for
vandtryk anbragt i en kjelder, hvor et
uheld ikke vil foraarsake saa megen
ulykke som naar disse dele er anbragt
i maskinsalen. Kraftstationen faar ogsaa
mindre areal, hvad der paa sine steder
Fig. 22. Electro Power House. Kalifornien.
Fig. 23. Tyssefaldene. Escher Wyss.
